Récepteur vLoc3 RTK-Pro
● Écran Classique
● Écran Vecteur Déporté 3D
● Écran Vue en plan 2D
● Écran graphique transversal
Ce manuel explique d'abord les fonctions de l'« Écran Classique » car la connaissance de cet écran facilitera la compréhension
des fonctions des autres écrans.
Vue d'ensemble de l'Écran Classique
Écran Classique :
Barre d'état :

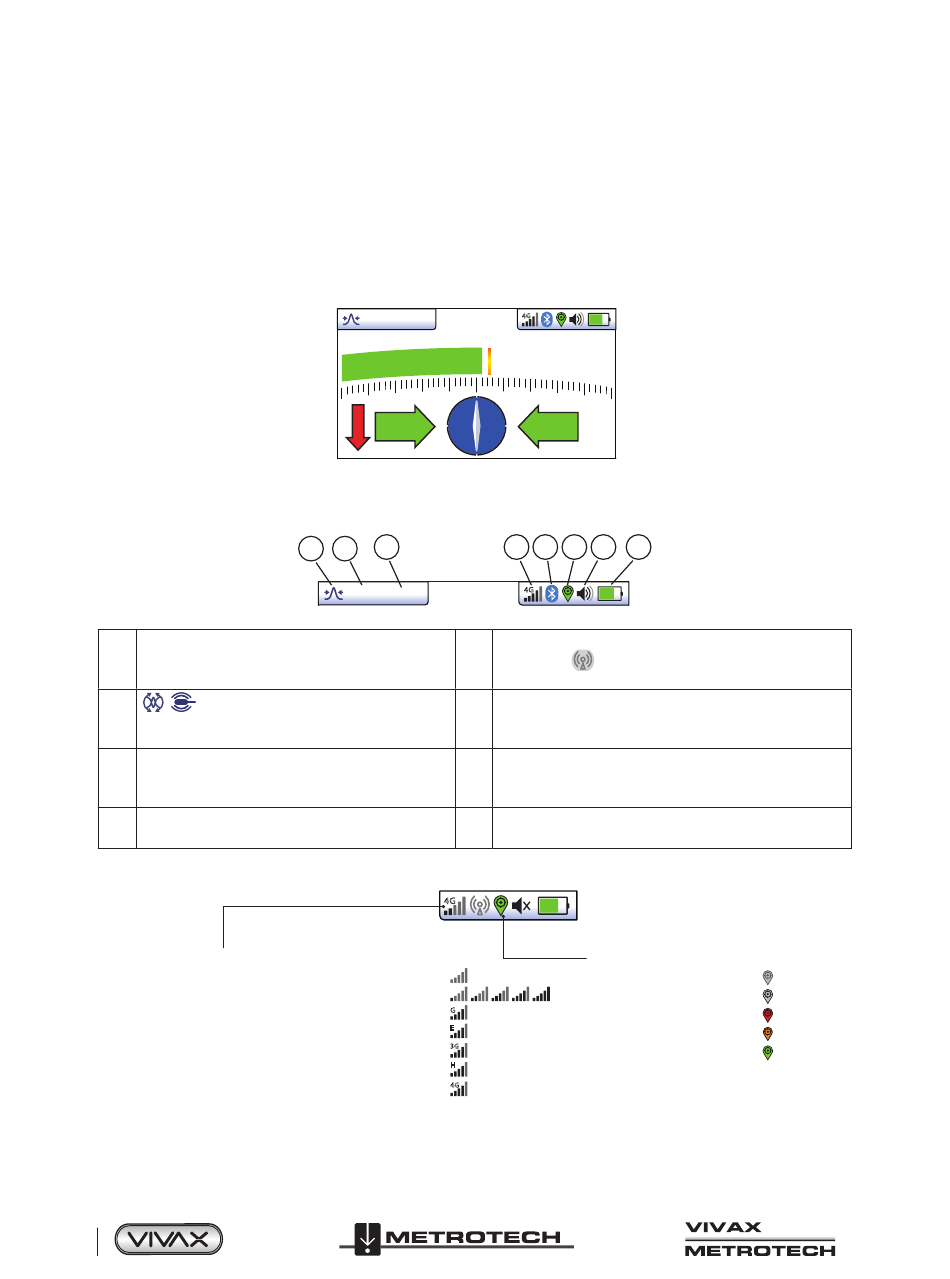

Tous les écrans ont dans la partie supérieure une barre d'état qui indique différents réglages du récepteur. La barre est illustrée
ci-dessous :
La configuration de l'antenne (réponse de l'appareil)
1
est décrite un peu plus loin dans le manuel
2
lorsque l'écran de localisation de la sonde est
sélectionné
Courant/profondeur du signal vers la ligne cible.
3
(Peut également être réglé de manière à afficher le
courant du signal sur la ligne, ou les deux)
État du cellulaire (voir ci-dessous pour plus
4
d'explications)
La barre d'état contient des informations sur la connectivité Cellulaire et GPS (GNSS) comme ci-dessous :
Statut cellulaire :
Pas de module cellulaire ou pas de barre
1-5 barres de signal cellulaire – pas de données
GPRS (2G) Connexion de Données
EDGE (2.5G) Connexion de Données
UMTS (3G) Connexion de Données
HSPA (3.5G) Connexion de Données
LTS (4G) Connexion de Données
L'Écran Classique contient toutes les fonctions normalement visibles sur un récepteur de câble classique.
Les fonctions principales sont les suivantes :
Page 16 sur 68
58dB
1
2
Cette icône s'affiche dans cette position
50mA
69.9
4 G
2'7"
3
4
5
69.9
50mA
4 G
État du Bluetooth (si la liaison émetteur en est équipée,
5
cette icône
mutuellement exclusifs)
6
État du GPS (voir ci-dessous pour plus d'explications)
7
Réglage du volume du haut-parleur
8
Type de batterie et charge restante
4 G
G
E
3
G
H
4
G
32.8kHz
6
7
8
remplacera l'icône Bluetooth car ils sont
Statut GPS :
Pas de module GPS
Module GPS sans données
Pas de données GPS RTK
Données GPS RTK Flottantes
Données GPS RTK Fixes
™
