Récepteur vLoc3 RTK-Pro

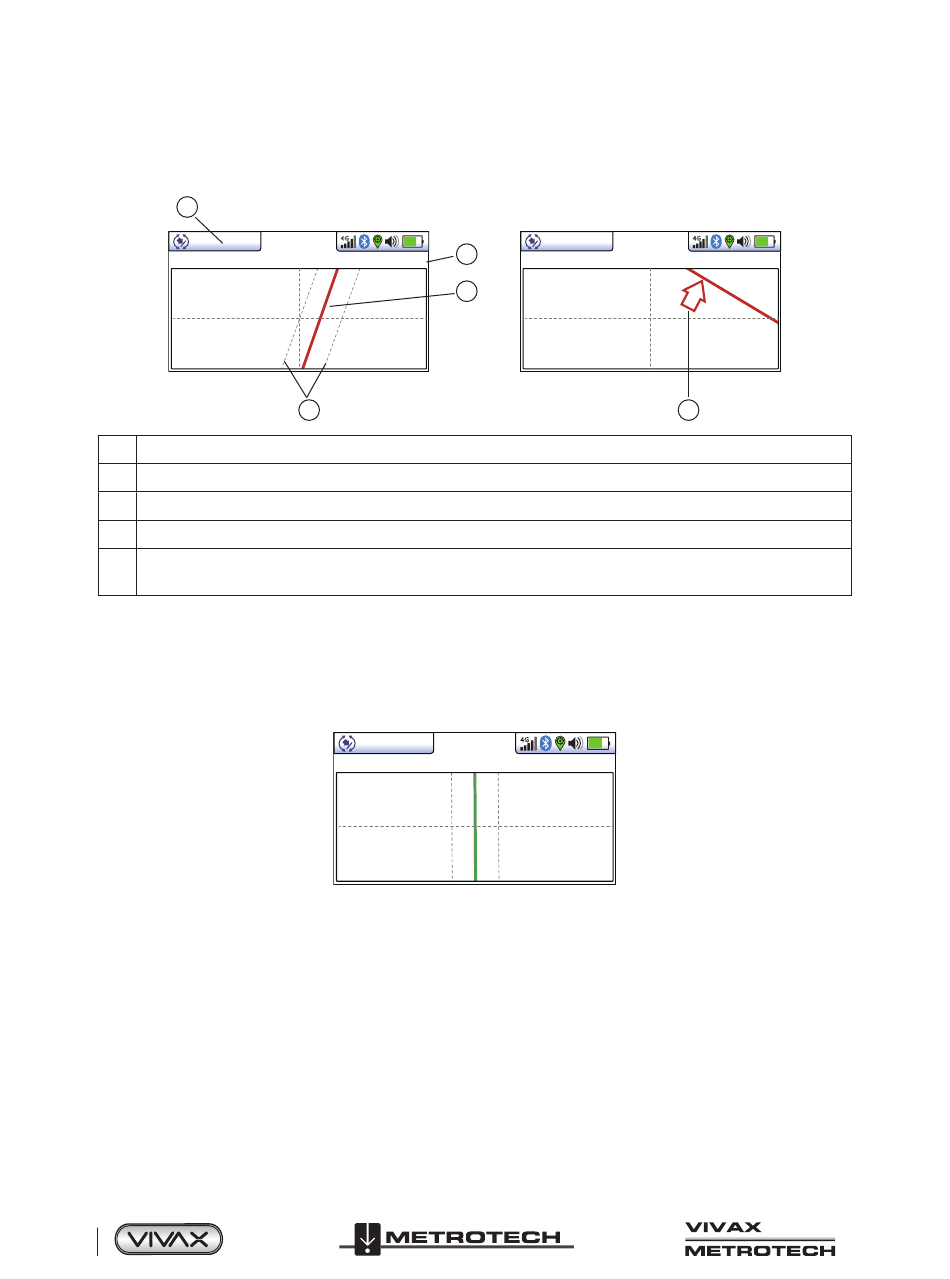

Écran Vue en plan 2D
L'écran de la vue en plan 2D montre une image comme si l'opérateur regardait la ligne depuis le dessus du sol. Lorsque la ligne
rouge est au centre et orientée vers l'avant/arrière, l'utilisateur se trouve exactement sur la ligne et orienté dans la direction de
la ligne.
1
Lectures de profondeur et de courant
2
Fréquence sélectionnée
3
Ligne cible
4
Lignes de confiance (plus elles sont proches de la ligne cible, plus le degré de confiance est élevé)
La flèche indique le sens de déplacement vers la ligne. Elle s'affiche uniquement lorsque la distance est assez éloignée
5
de la ligne cible.
Utilisation de l'écran Vue en plan 2D.
1.
Appliquez le signal sur la ligne cible comme d'habitude puis sélectionner l'écran vue en plan en appuyant longtemps sur le
bouton Retour jusqu'à ce que l'écran souhaité apparaisse.
2.
Positionnez le récepteur dans la position approximative de la ligne cible. Utilisez la vue en plan pour localiser plus
facilement la ligne cible. On peut imaginer que la vue en plan est une observation dans le sol.
3.
Placez-vous de sorte à ce que la ligne cible pointe vers l'avant/arrière et qu'elle soit centrée à l'écran
Les lignes « En pointillé » de chaque côté de la ligne indiquent une zone de confiance. Plus les lignes en pointillé sont
jointes, plus le degré de confiance est élevé.
Outre les lignes en pointillé, la couleur de la ligne cible varie également en fonction du degré de confiance :
Vert : - faible distorsion/confiance élevée.
Bleu : - distorsion mineure/confiance modérée, procéder avec prudence.
Rouge : - distorsion excessive/confiance faible, traiter toutes les données et mesures avec précaution.
4.
Si la cible est en dehors de l'écran, une flèche apparaît à l'écran pour vous aider à vous diriger sur la ligne cible.
Page 22 sur 68
1
14'5''
4 G
12.9mA
4
2
32.8kHz
3
0.18m
4 G
3.59mA
14'5''
4 G
12.9mA
32.8kHz
5
32.8kHz
™
