Ecran d'affichage
Décalage parallèle
(négatif)
Valeur de déplacement
parallèle
Décalage parallèle
(positif)

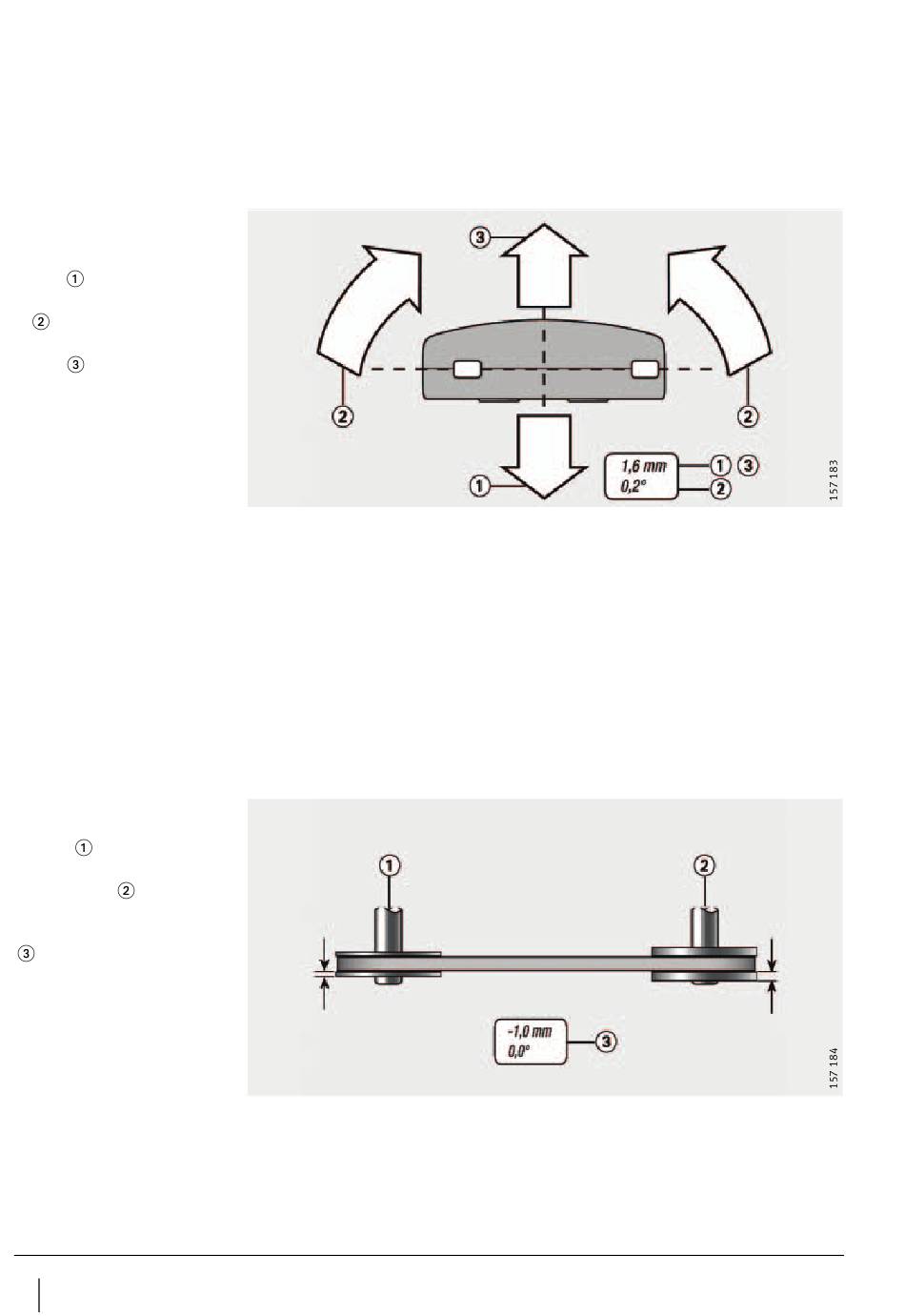

Fig. 5
Exemple d'écran
d'affichage
Différentes largeurs
de poulie
Section ajustable
de la machine
Section fixe
de la machine
(poulie plus large de 1 mm)
Affichage à entraînement
parfaitement aligné
Fig. 6
Différentes largeurs
de poulie
6
BA 27
Top-Laser SMARTY2.TARGET-DIGITAL
L'affichage de la cible numérique indique en haut le décalage
parallèle et en bas l'angle, fig. 5.
Si les deux poulies à aligner n'ont pas la même largeur fig. 6,
la valeur zéro de la poulie mobile doit être augmentée ou réduite
de la différence de largeur.
La grandeur de référence (point zéro) équivaut à la largeur de la
poulie sur la section fixe de la machine. La valeur ainsi obtenue est
le point de départ pour une mesure correcte.
Si – par exemple – la poulie mobile est de 1,0 mm plus étroite que
la poulie fixe, il convient de procéder à l'alignement jusqu'à ce que
–1,0 mm soit affiché.
