Protection d'alternateur REG650
Version du produit: 1.1
1MRK006501-NB-7-PG-1.1-IEC V1 EN

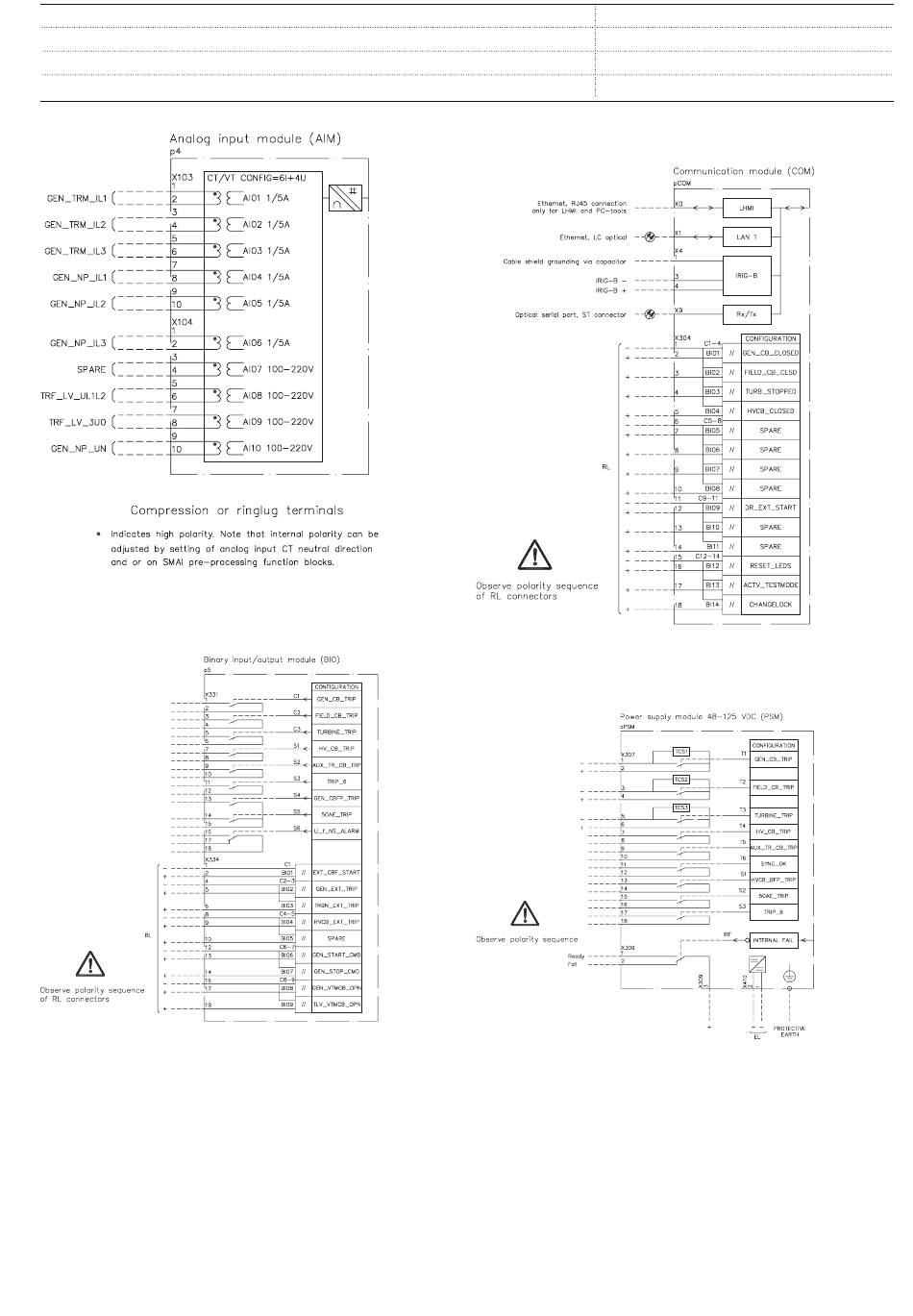

Figure 18. Module d'entrées analogiques (AIM)
1MRK006501-NB-8-PG-1.1-IEC V1 EN
Figure 19. Option d'entrées/sorties binaires (BIO) (bornes X331,
X334)
ABB
Schémas de raccordement pour le REG650 B05
1MRK006501-PB-3-PG-1.1-IEC V1 EN
Figure 20. Module de communication (COM)
1MRK006501-PB-4-PG-1.1-IEC V1 EN
Figure 21. Module d'alimentation (PSM) 48-125 V c.c.
1MRK 502 036-BFR -
29
