Configuration
La configuration du mode de fonctionnement d'une carte d'interface MR400ISO se fait via un
DIP-switchs 6 points en façade.
Deux cavaliers implantées sur la carte permettent de configurer les signaux de contrôles
(entrant et sortant).

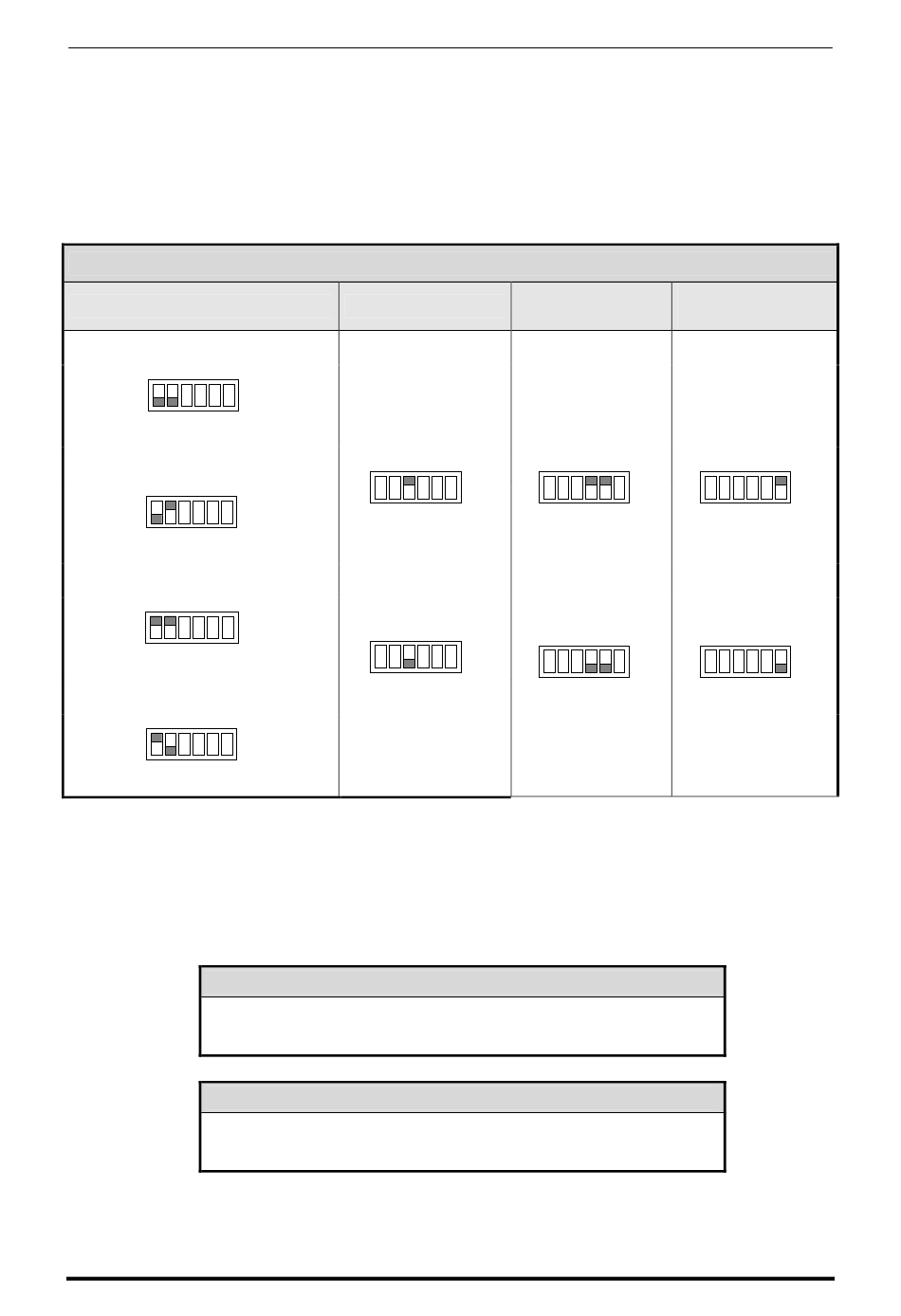

LE DIP SWITCH 6 points (tous sur OFF à la livraison)
Type de transmission
RS422 4 fils « Maître »
ON
1
2
3
4
5
6
RS422 4 fils « Esclave »
ON
1
2
3
4
5
6
RS485 2 fils sans echo
1
2
3
4
5
6
RS485 2 fils avec écho
ON
1
2
3
4
5
6
(1) Le firmware de la carte MCXcPCI ne peut pas générer le signal RTS pour le
retournement en RS485 et RS422 esclave, il conviendra alors dans ce cas de
positionner SW-3 sur ON.
La position du switch en mode RS422 4 fils « Maître » est non significative.
L
'
E BOITIER D
Retournement
Par TXD
1
2
3
Par RTS
ON
1
2
3
LE CAVALIER J2 : Paramétrage du signal sortant
J2 en 1-2 : RxCLK
J2 en 2-3 : CTS (à la livraison)
LE CAVALIER J3 : Paramétrage du signal entrant
J3 en 1-2 : TxCLK
J3 en 2-3 : RTS (à la livraison)
