Raccordement électrique
6.11 Raccordement électrique avec MATRIX
6.11.1 Raccordement de l'alimentation du régulateur

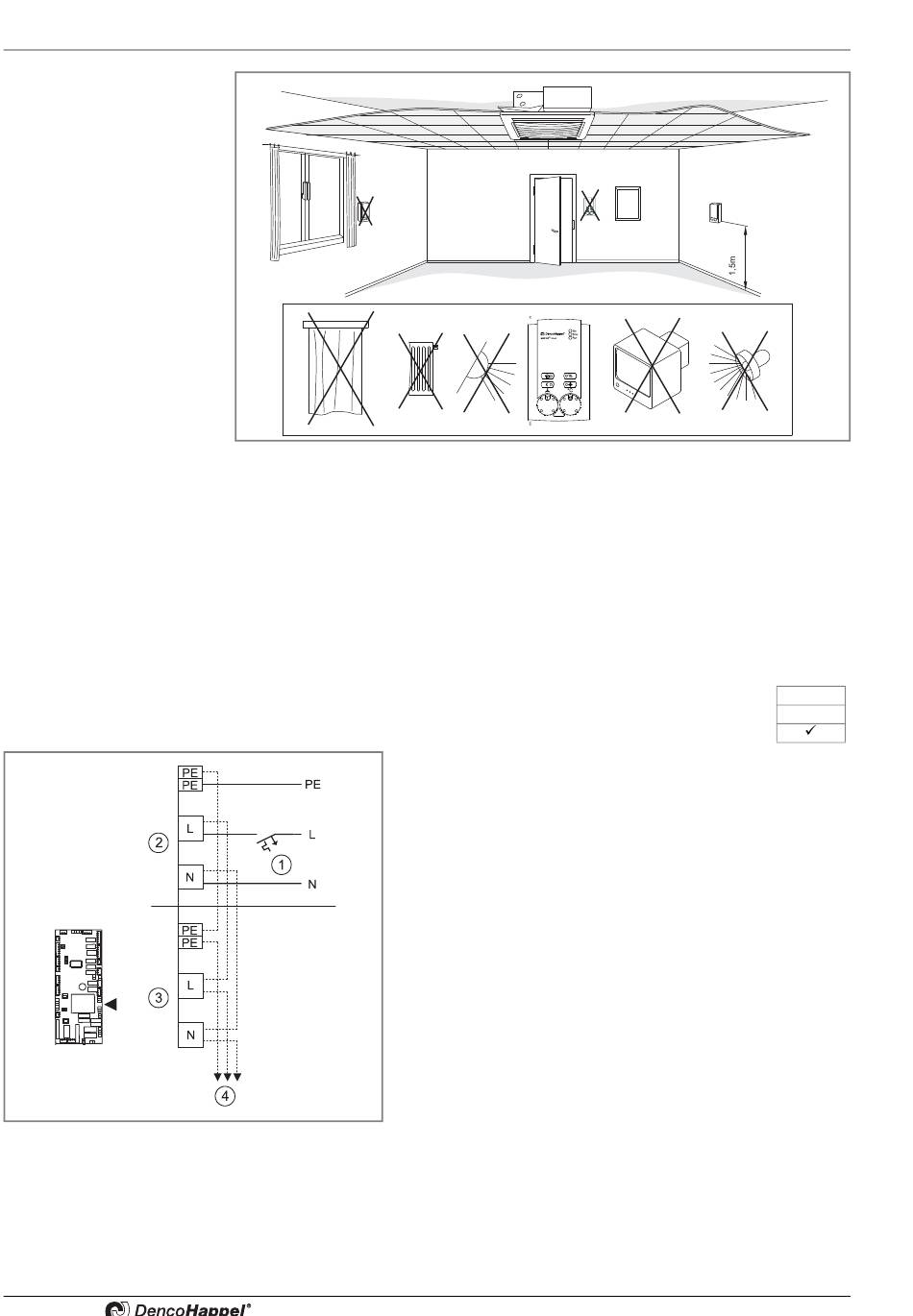

Fig. 6-11: Raccordement de l'alimentation électrique
71
Fig. 6-10: Montage de la sonde de température d'ambiance / de l'appareil de commande *
hauteur de montage recommandée
Pour la fixation du boîtier de commande au mur ou sur une boîte encastrée, suivre la
notice d'utilisation du boîtier de commande. On y trouve notamment un gabarit de per-
çage.
Pos. 1: Alimentation 230 V CA / 50 Hz,
Pos. 2: Raccordement au premier appareil
Pos. 3: Raccordement au deuxième appareil
Pos. 4: Raccordement aux autres appareils
•
protection à prévoir sur site par fusible B 16 A maximum,
prévoir un dispositif de coupure sur site.
Raccorder la tension d'alimentation à la platine de base
conformément au schéma de câblage.
PR-2015-0159-FR • sous réserve de modifications • R1-11/2015
HyCassette-Geko
*
MATRIX
3500
