5.3.4 Raccordement hydraulique, système 4 tubes
Système 4 tubes
Pos. 1: Entrée refroidisse-
ment
Pos. 2: Sortie refroidisse-
ment
Pos. 3: Entrée chauffage
Pos. 4: Sortie chauffage
Pos. 5: Ouverture pour flexi-
ble à condensats
PR-2015-0159-FR • sous réserve de modifications • R1-11/2015
Remarque!
Les dimensions fournies sont des valeurs indicatives. Des différences allant jusqu'à
10 mm (ou plus dans des cas exceptionnels) sont possibles en raison des différen-
tes tolérances.
Dans un système 4 tubes, les tubes non isolés et, le cas échéant, les vannes d'entrée
et de sortie d'eau froide doivent être positionnées directement au-dessus du bac à
condensats latéral de manière à ce que celui-ci puisse récupérer les condensats lors
d'un fonctionnement en refroidissement.
•
Respecter les indications du chapitre. 5.3.1 "Montage des raccordements" de la
page 49.
•
Poser les tubes en angle droit latéralement ou en dégageant vers le haut.
•
Visser les raccordements.
•
Monter le bac à condensats latéral suivant la description dans le chapitre „Montage
du bac à condensats latéral" à la page 58.
Remarque!
Les dimensions des raccords hydrauliques à la batterie chaude sont toujours avec
filetage intérieur R 1/2".

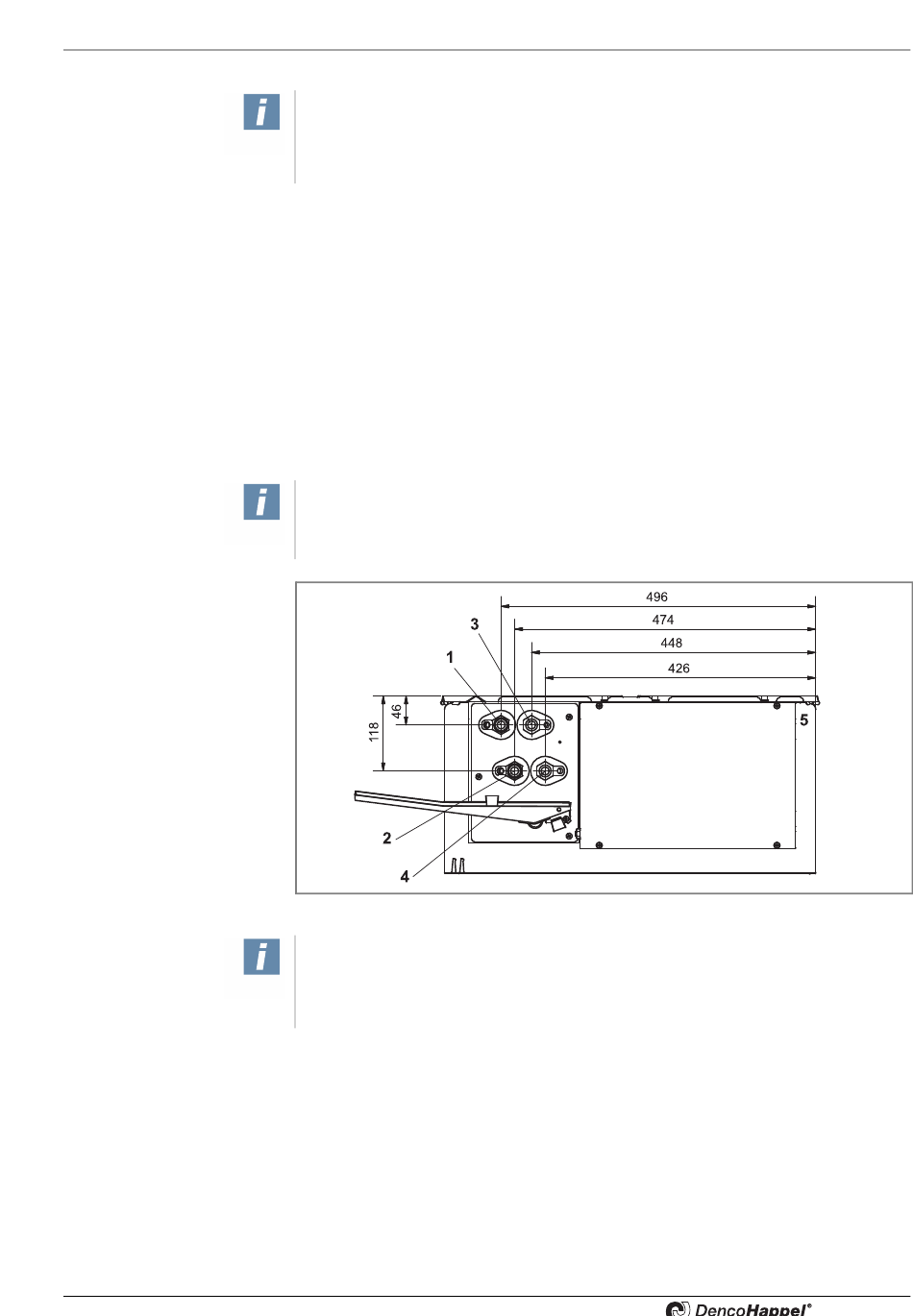

Fig. 5-6:
Raccordements hydrauliques dans le système 4 tubes
Remarque!
Les dimensions fournies sont des valeurs indicatives. Des différences allant jusqu'à
10 mm (ou plus dans des cas exceptionnels) sont possibles en raison des différen-
tes tolérances.
Raccordement hydraulique
50
