H250 M40

Catégorie d'équipement II 2 G / II 2 D, EPL Gb / Db

dans le type de protection « enveloppe antidéflagrante » Ex d et

dans le type de protection « équipement – protection contre l'inflammation des

poussières par enveloppe » Ex t

Supplément au manuel

Table des Matières

Sommaire des Matières pour KROHNE H250 M40

Page 1 « enveloppe antidéflagrante » Ex d et dans le type de protection « équipement – protection contre l'inflammation des poussières par enveloppe » Ex t © KROHNE 03/2018 - 4002350604 - AD H250-M40-Ex-II2GD R04 fr...
Page 2: Table Des Matières
SOMMAIRE H250 M40 1 Instructions de sécurité 1.1 Remarques générales ...................... 3 1.2 Conformité UE ........................3 1.3 Homologation selon le schéma IECEx ................3 1.4 Consignes de sécurité ...................... 3 2 Description de l'appareil 2.1 Description de l'appareil ....................4 2.2 Codification du type ......................
Page 3: Instructions De Sécurité
INSTRUCTIONS DE SÉCURITÉ H250 M40 1.1 Remarques générales Le présent supplément au manuel concerne les versions des débitmètres à section variable avec modules électriques intégrés et avec marquage II 2 G ou II 2 D. Il est destiné à être utilisé...
Page 4: Description De L'appareil

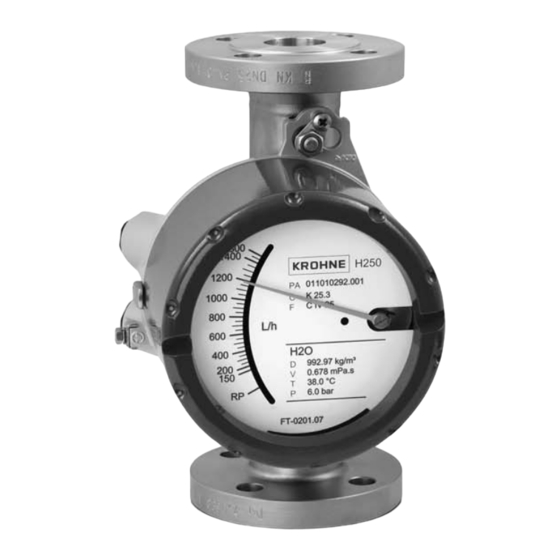

DESCRIPTION DE L'APPAREIL H250 M40 2.1 Description de l'appareil Les débitmètres à section variable sont conçus pour mesurer et indiquer le débit-volume de gaz et de liquides inflammables et non inflammables. Selon la version d'appareil, l'unité d'affichage peut être équipée de contacts de détecteurs de seuil électriques avec module totalisateur, de ®...
Page 5: Marquage
DESCRIPTION DE L'APPAREIL H250 M40 2.3 Marquage L'identification pour l'appareil complet est assurée sur l'unité d'affichage où se trouve la plaque signalétique décrite ci-dessous (voir également la codification). Figure 2-2: Exemple de plaque signalétique 1 Désignation de l'appareil 2 Fabricant et adresse du fabricant 3 Numéro d'identification de l'organisme notifié...
Page 6: Produits Inflammables
DESCRIPTION DE L'APPAREIL H250 M40 2.4 Produits inflammables Conditions atmosphériques : Conditions atmosphériques : Conditions atmosphériques : Conditions atmosphériques : La directive ATEX ne prévoit pas de valeurs pour les conditions atmosphériques. Cependant, la détermination des paramètres caractéristiques d'explosion pour la plage de température et de pression, repose sur les suppositions suivantes : = -20...+60°C / -4...+140°F et P...
Page 7: Types De Protection
DESCRIPTION DE L'APPAREIL H250 M40 2.6 Types de protection Le débitmètre à section variable est conçu pour une protection d'équipement par « enveloppe antidéflagrante », niveau de protection « Gb » selon EN 60079-1, et une protection « Équipement contre l'inflammation des poussières par enveloppe », niveau de protection « Db » selon EN 60079-31.
Page 8: Température Ambiante / Classes De Température
DESCRIPTION DE L'APPAREIL H250 M40 2.7 Température ambiante / classes de température En raison de l'influence de la température du produit à mesurer, les débitmètres à section variable dotés d'un module électrique intégré (versions électriques) n'appartiennent pas à une classe de température spécifique. En effet, la classe de température de ces appareils dépend de la température effective du produit à...
Page 9 DESCRIPTION DE L'APPAREIL H250 M40 Température maxi admissible en cas d'utilisation d'un câble de raccordement résistant à la chaleur Température maxi admissible du produit à mesurer en T [°C] Enveloppe de T2, T1 réchauffage ≤ 60 ≤ 65 ≤ 65 ≤...
Page 10 DESCRIPTION DE L'APPAREIL H250 M40 Considérations relatives au point de référence Considérations relatives au point de référence Considérations relatives au point de référence Considérations relatives au point de référence Les valeurs limites admissibles pour la température ambiante et celle du produit à mesurer peuvent être dépassées vers le haut ou vers le bas aussi longtemps que l'échelle de...
Page 11: Température De Surface Pour Catégorie D'équipement Ii 2 D
DESCRIPTION DE L'APPAREIL H250 M40 2.8 Température de surface pour catégorie d'équipement II 2 D Pour l'utilisation en zone à poussière combustible, noter que la température de surface maxi de T70°C indiquée pour une température ambiante de 65°C / 149°F et une température de produit de 65°C / 149°F est valable sans dépôt de poussière.
Page 12: Montage
MONTAGE H250 M40 3.1 Montage Le montage et la mise en service ne doivent être effectués que par du personnel formé pour les zones à atmosphère explosive, conformément aux normes de montage applicables (par ex. EN 60079-14). Toujours respecter les informations contenues dans le manuel de référence et dans ce supplément au manuel.
Page 13: Raccordement Électrique
RACCORDEMENT ÉLECTRIQUE H250 M40 4.1 Remarques générales Valeurs de classement pour l'isolation • L'isolation du débitmètre à section variable H.../../M40 - Ex est classée conformément à la norme IEC 60664-1. Les paramètres de classement suivants sont pris en compte : •...
Page 14: Câbles De Raccordement
RACCORDEMENT ÉLECTRIQUE H250 M40 Câbles de raccordement Sélectionner les câbles de raccordement suivant les normes de montage en vigueur (par ex. EN 60079-14 / VDE 0165) et en fonction de la température de service maximale. • Les câbles de raccordement doivent être fixés et posés de manière à ce qu'ils soient suffisamment protégés contre tout risque d'endommagement.
Page 15: Mise À La Terre Et Liaison Équipotentielle
RACCORDEMENT ÉLECTRIQUE H250 M40 4.4 Mise à la terre et liaison équipotentielle Le convertisseur de mesure doit être intégré dans le système de liaison d'équipotentialité de la zone à atmosphère explosive par l'intermédiaire de la borne de mise à la terre interne ou externe du boîtier du convertisseur de mesure.
Page 16: Programmation
PROGRAMMATION H250 M40 5.1 Mise en service La mise en service n'est permise que si le débitmètre à section variable : • est installé dans le système et raccordé correctement, • a été contrôlé dans le cadre de la conformité aux exigences de montage et de raccordement, •...
Page 17: Maintenance
MAINTENANCE H250 M40 6.1 Maintenance Les travaux de maintenance nécessaires en matière de sécurité pour la protection en zones dangereuses ne doivent être effectuées que par le fabricant, ses mandataires ou sous la supervision de spécialistes. Pour maintenir les installations en zones à atmosphère explosive en parfait état de fonctionnement, il est nécessaire de les contrôler régulièrement.
Page 18: Remplacement De L'indicateur / Modules
MAINTENANCE H250 M40 Remplacement de l'indicateur / modules Pour le remplacement d'un indicateur complet ou de modules individuels, consulter le chapitre « Raccordement de l'alimentation et des fonctions E/S ». Dans les deux cas, le tube de mesure du débitmètre à section variable peut rester dans la conduite. Ceci s'applique aussi aux systèmes de conduites traversés par le produit.
Page 19: Notes
NOTES H250 M40 03/2018 - 4002350604 - AD H250-M40-Ex-II2GD R04 fr www.krohne.com...
