4
UTILISATION
4.2.3
Interface de maintenance
32
M A N U E L D ' U T I L I S A T I O N | TRANSIC121LP

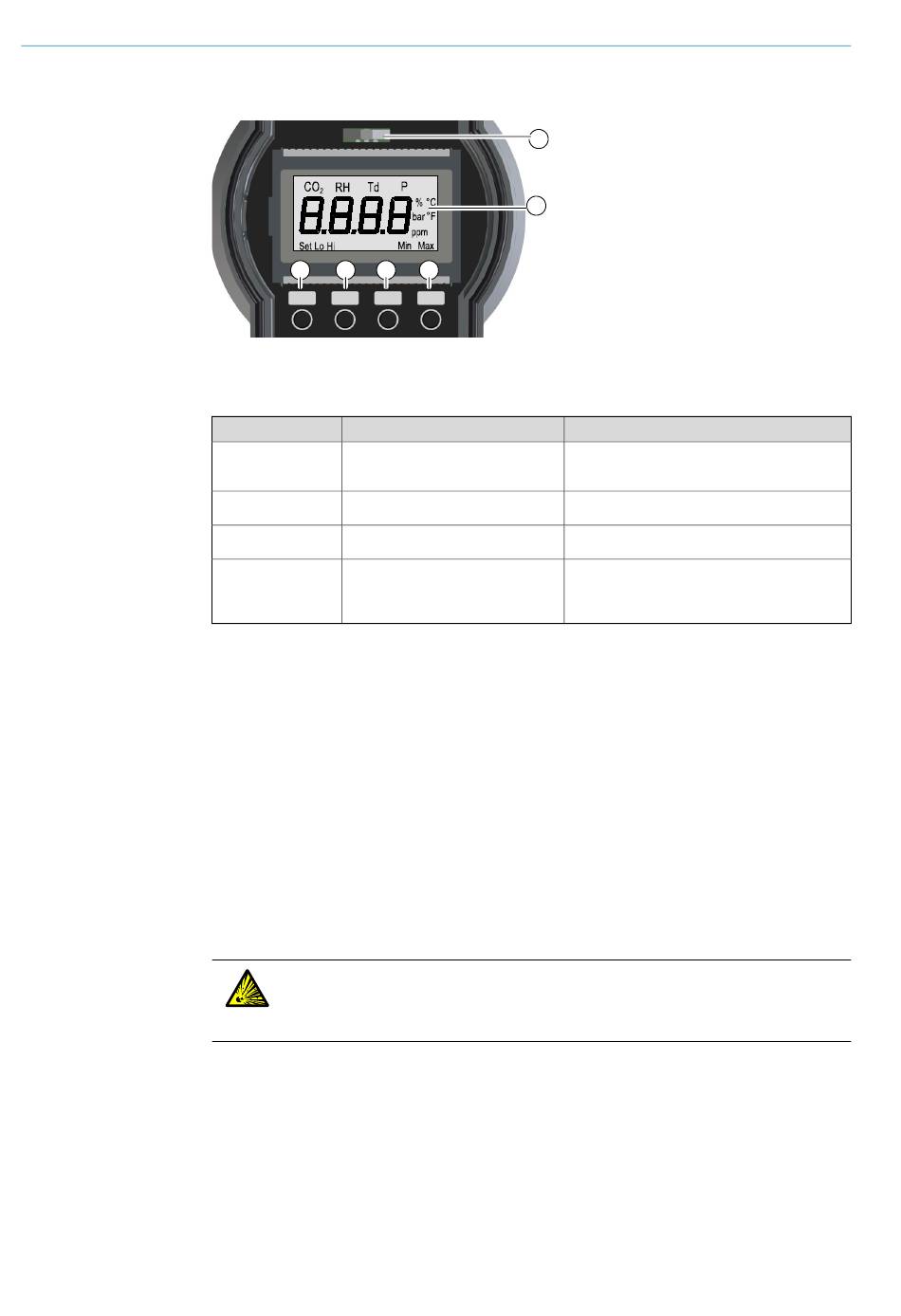

Fig. 13: Vue de l'afficheur et du clavier
3
4
Up
Dn
Back
Mode affichage
Sans entrée, l'afficheur se trouve dans un des modes suivants :
Mode affichage
Ecran/DEL
Démarrage
Version logicielle
(durée : 2,5 minutes)
Auto test
Pass
Fonctionnement
La DEL verte est allumée en continu
normal
Mesure oxygène
Défaut
La DEL rouge est allumée en continu
Numéro du défaut
Avertissement
La DEL verte clignote lentement
La mesure d'oxygène est affichée
Table 1 : Modes affichage
L'interface de maintenance RS-232 se trouve au dessus de l'écran, sur le bornier de raccor-
dement. Elle sert à :
– Maintenance
– Etalonnage
– Modification des paramètres
Via l'interface série de maintenance RS-232, vous pouvez accéder à tous les paramètres
réglables à l'aide d'un programme de terminal pour PC (par ex. Hyperterminal).
La liaison entre le TRANSIC121LP et le PC est établie à l'aide d'un câble interface série
RS-232.
L'interface de maintenance offre davantage de possibilités de configuration que l'écran/
clavier pour la configuration des seuils d'alarme ou pour faire d'autres réglages.
AVERTISSEMENT : risque d'explosion par la formation d'étincelles
Dans les zones explosives, des étincelles produites lors de l'utilisation de l'interface
RS-232 peuvent provoquer une explosion.
▸
N'utilisez l'interface RS-232 que dans une zone non explosive.
1
2
5
6
Ent
1 DEL (rouge/vert)
2 Afficheurs 7 segments
3 Up - touche «vers le haut»
4 Dn - touche «vers le bas»
5 Back - touche «retour»
6 Ent - Touche «entrée»
Processus
L'auto-test commence
Informations sur le déroulement de l'autotest
La phase de mise en chauffe commence.
La mesure d'oxygène est affichée en continu.
La sortie analogique est en état de défaut.
Dans le menu, choisir la fonction Err ou
utiliser les commandes de la liaison série pour
afficher les messages d'erreur
défauts», page
91).
8014113/17ZP/V3-1/2020-09 | SICK
Sjuet à modification sans préavis
(voir «Table des
