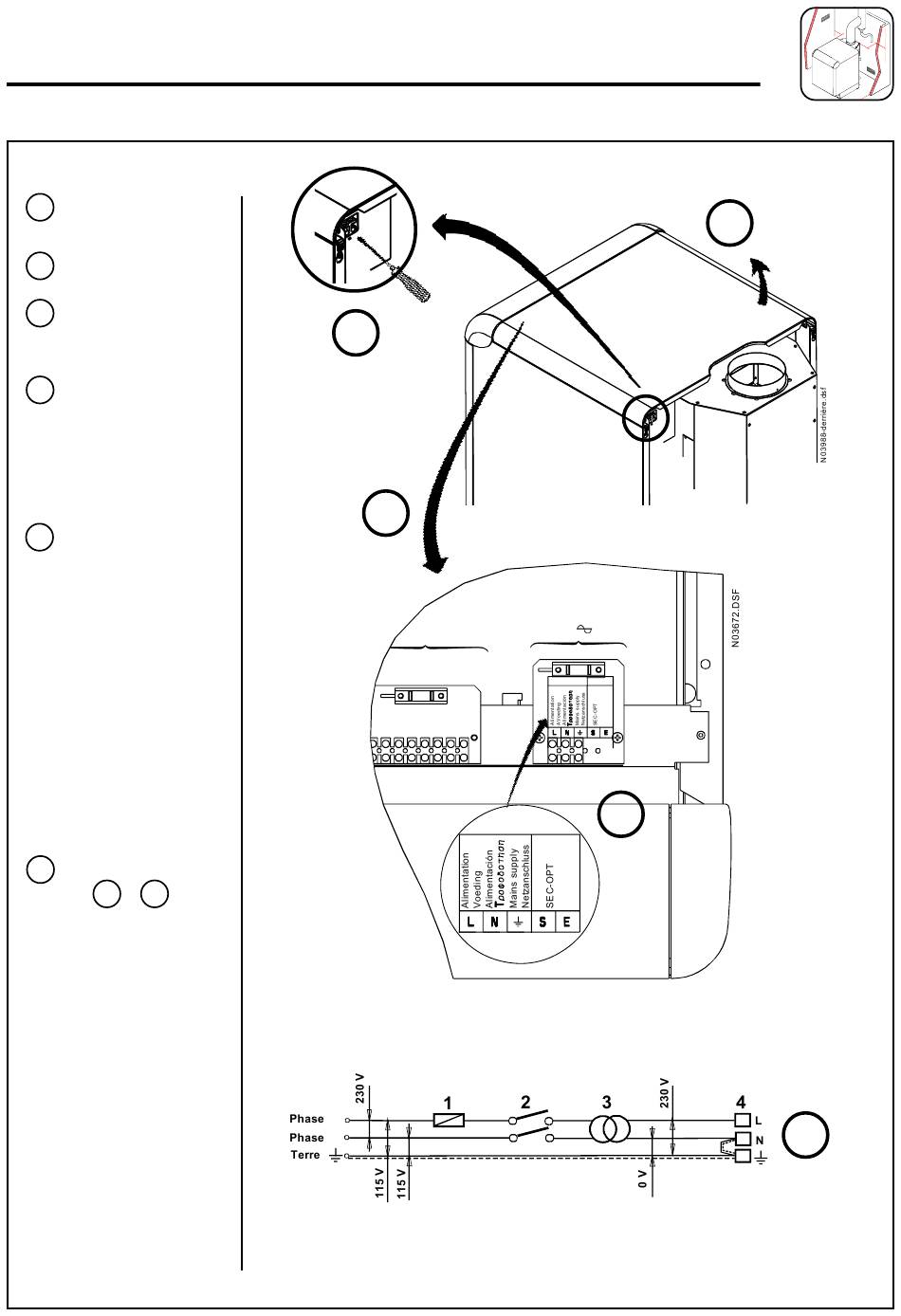

3 . 6 Raccordement électrique
1
Desserrer les 2 vis
des pattes de blocage
2
Retirer le dessus
Amener les câbles
3
d'alimentation vers le
bornier
Raccorder les câbles
4
au bornier conformé-
ment aux schémas
de câblage et de
principe voir notice
jointe
Schéma de raccor-
5
dement d'un transfor-
mateur d'isolement, à
prévoir lorsqu'il n'y a
pas de neutre à la
terre.
Puissance 300 VA
pour la partie
chaudière, ajouter les
auxiliaires.
1 Fusible 10A
2 Interrupteur général
3 Transformateur
d'isolement 230V/
230V
4 Bornier chaudière
6
Refaire les opérations
de
2
à
1
en sens
inverse
1
3
Option
régulation
9
Alimentation
230 V
50 Hz
4
03374.dsf
2
5
