Raccordement des prises de pression P1 et P2 :
Pour d'autres détails, voir notice technique fabricant jointe.
6. RACCORDEMENT ÉLECTRIQUE
6.1 Choix des câbles et de leurs protections, suivant NF C 15-100
Calibre
coff ret
Section de câble
(A)
(mm²)
6 ≥ 4 x 1.5
10,6 ≥ 4 x 2.5
16,6 ≥ 4 x 4
35,3 ≥ 4 x 6
43,3 ≥ 4 x 10
64 ≥ 4 x 16
97,3 ≥ 4 x 35
D'après EN 61010-1, les câbles doivent accepter une température permanente de 85°C mini. Lorsque
le câble circule à l'extérieur en exposition directe, il doit être protégé par une gaine caractérisée par une
excellente tenue aux UV (exemple : 15C3-UV).
6.2 Capacités de raccordement maxi
Calibre Puissance maxi
coff ret absorbée
(A) (kVA)
6 4,2
10,6 7,3
16,6 11,5
35,3 24,5
43,3 30
64 44,3
97,3 67,4
Les bornes de commande acceptent des conducteurs de 0,75 à 2,5 mm².
Alimentation
Protection
magnétique
Tripolaire 10A
Tripolaire 16A
Tripolaire 20A
Tripolaire 40A
Tripolaire 63A
Tripolaire 80A
Tripolaire100A
CONNEXION câble rigide et souple sans embout (mm²)
Etrier et borne
de terre
6
6
6
25
35
35
70
Veillez à passer le tube fl exible dans l'un des
presse-étoupe fournis avec le coff ret de relayage,
afi n de conserver le degré d'étanchéité IP du cof-
fret.

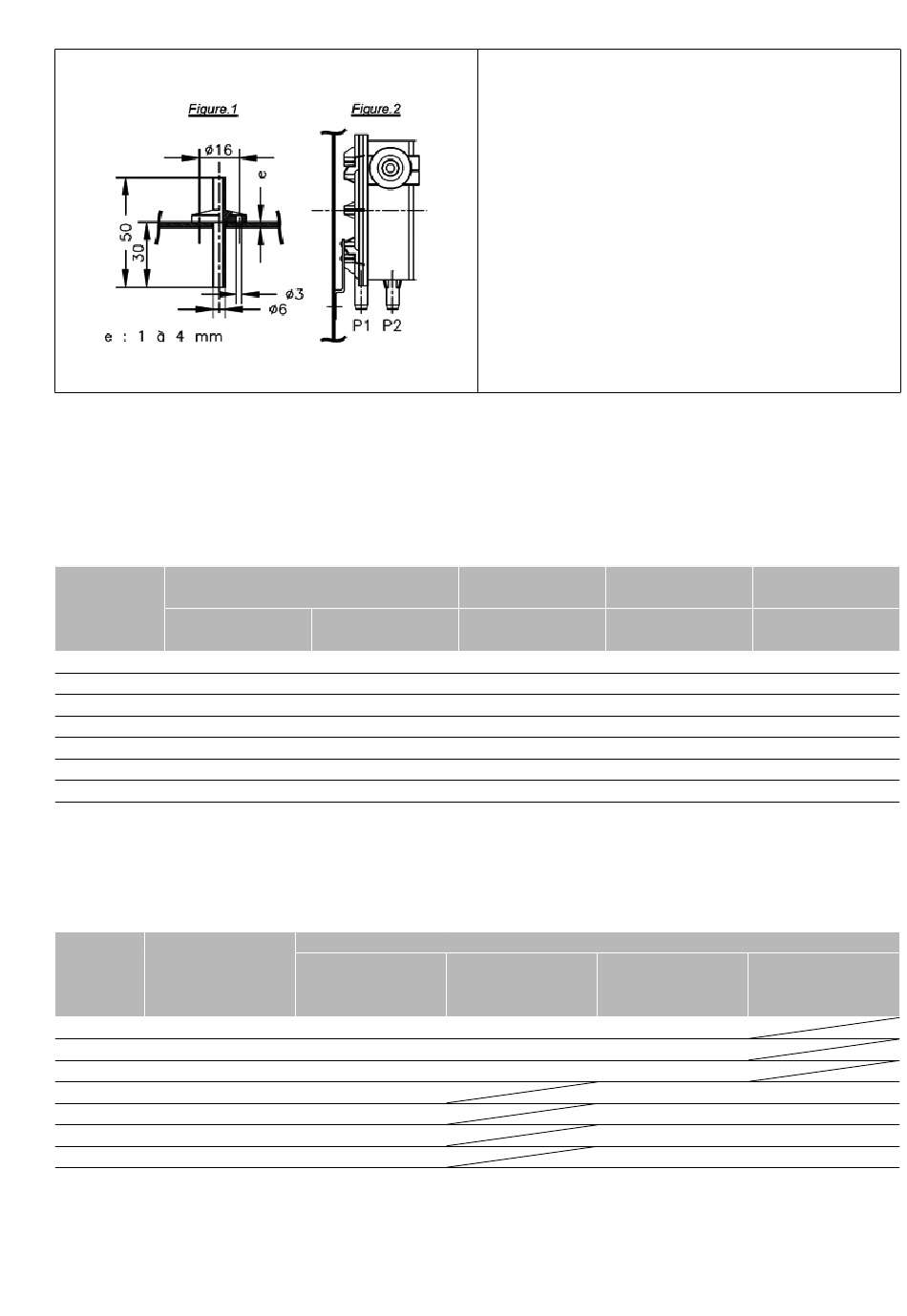

Dans le cas d'une mesure en amont du ventilateur
(voir Figure.2) :
• P1 (+) : mesure de la pression atmosphérique
(aucun raccordement à réaliser)
• P2 (-) : raccordement à la pression du réseau,
grâce au tube fl exible et inversement si la
prise de pression est placée en aval du ven-
tilateur.
Attention au risque de gel dans le tuyau de prise de
pression, favoriser les longueurs de tuyau courtes !
Moteur Télécommande
Section de câble Section de câble
(mm²)
≥ 4 x 1.5
≥ 4 x 2.5
≥ 4 x 4
≥ 4 x 6
≥ 4 x 10
≥ 4 x 16
≥ 4 x 35
Interrupteur-
Contacteur de
sectionneur de
désenfumage
proximité
4
4
6
10/24 NT-508924-PILOTAIR-D1C2DT-6A97.3A-201130
Report
d'information
Section de câble
(mm²) (mm²)
≥ 2 x 1,5 ≥ 3 x 1,5
≥ 2 x 1,5 ≥ 3 x 1,5
≥ 2 x 1,5 ≥ 3 x 1,5
≥ 2 x 1,5 ≥ 3 x 1,5
≥ 2 x 1,5 ≥ 3 x 1,5
≥ 2 x 1,5 ≥ 3 x 1,5
≥ 2 x 1,5 ≥ 3 x 1,5
Bornier de
puissance
X1 / X2 / X3
4
4
6
35 25
35 35
70 35
95 70
