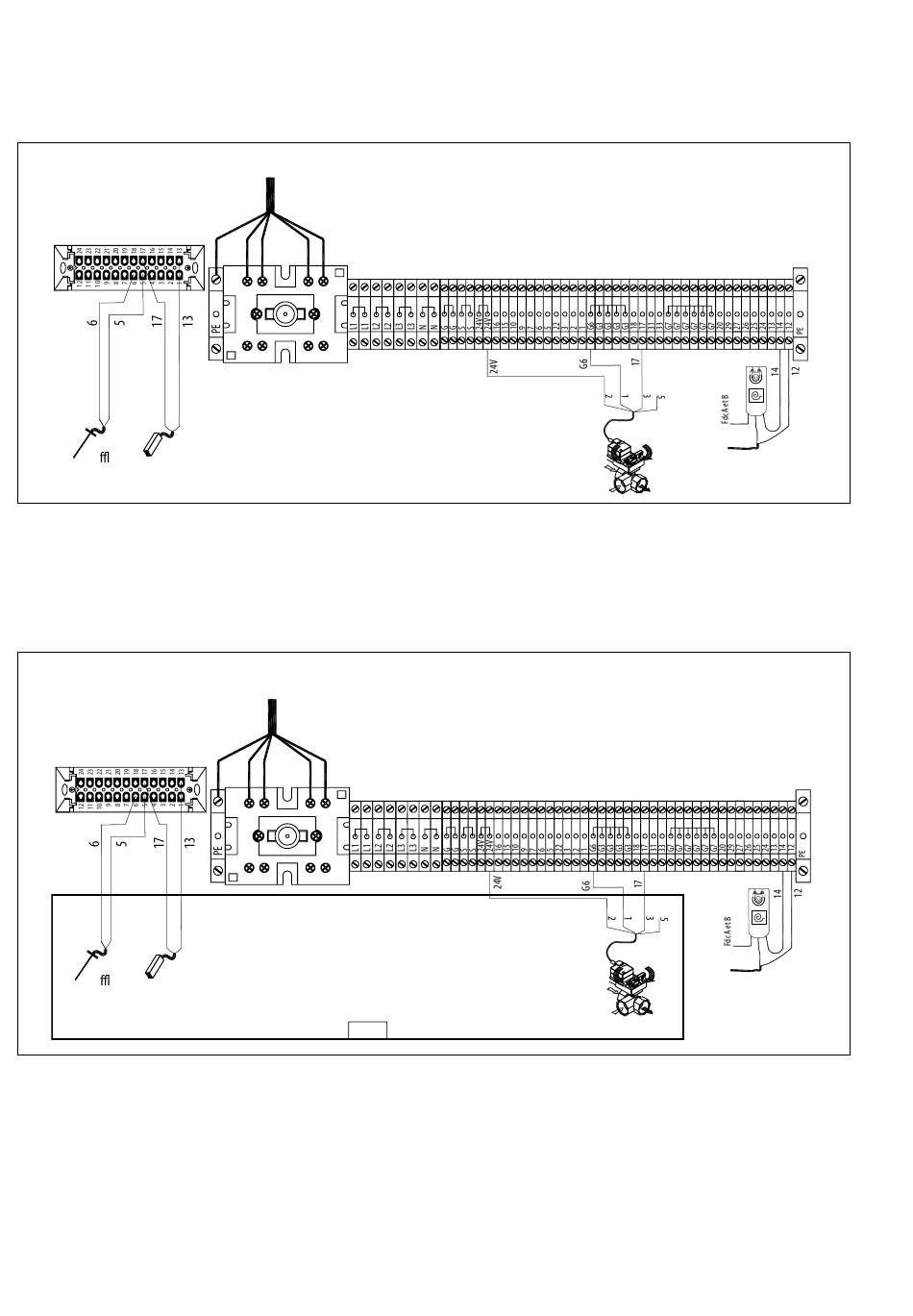

6.4 Schémas de raccordement éléments externes (exemples)
Cas d'une batterie eau chaude + registre
La batterie eau chaude est livrée montée dans l'unité ; les sondes sont câblées d'usine.
La vanne et le registre sont à installer et à raccorder selon schéma ci-dessous :
DETAIL CONNECTEUR MALE
24 POLES
Sonde de
Sonde batterie
sou age Ti
Sondes cablées d'usine
Cas d'une batterie réversible + registre
La batterie réversible est livrée montée dans le module BAER.
La vanne, le registre sont à installer et à raccorder selon schéma ci-dessous.
Les sondes à utiliser sont en attente dans le module BAER ; déconnecter les sondes en place sur le
connecteur 24 pôles et connecter les sondes venant du module BAER selon schéma ci-dessous :
DETAIL CONNECTEUR MALE
24 POLES
Sonde de
Sonde batterie
sou age Ti
eau Tw
Sondes dans le module batterie BAER à raccorder
sur le connecteur 24 pôles de l'unité
Alimentation Tri 400V~+T
sur disjoncteur
S1
L1
L2
L3
N
L1 L2
L3 N
eau Tw
Alimentation Tri 400V~+T
sur disjoncteur
S1
L1
L2
L3
N
L1 L2
L3 N
BAER
Vanne batterie eau
chaude
circuit retour
batterie
Vanne batterie
réversible
circuit retour
batterie
21/80
2
1
Y2
N
L
230V ~
Sortie digitale (Fan 1)
Servo-moteur de registre
2
1
Y2
N
230V
~
Y1
Sortie digitale (Fan 1)
Servo-moteur de registre
NT00000408-CAD-HR-BASIC-XL-191029
