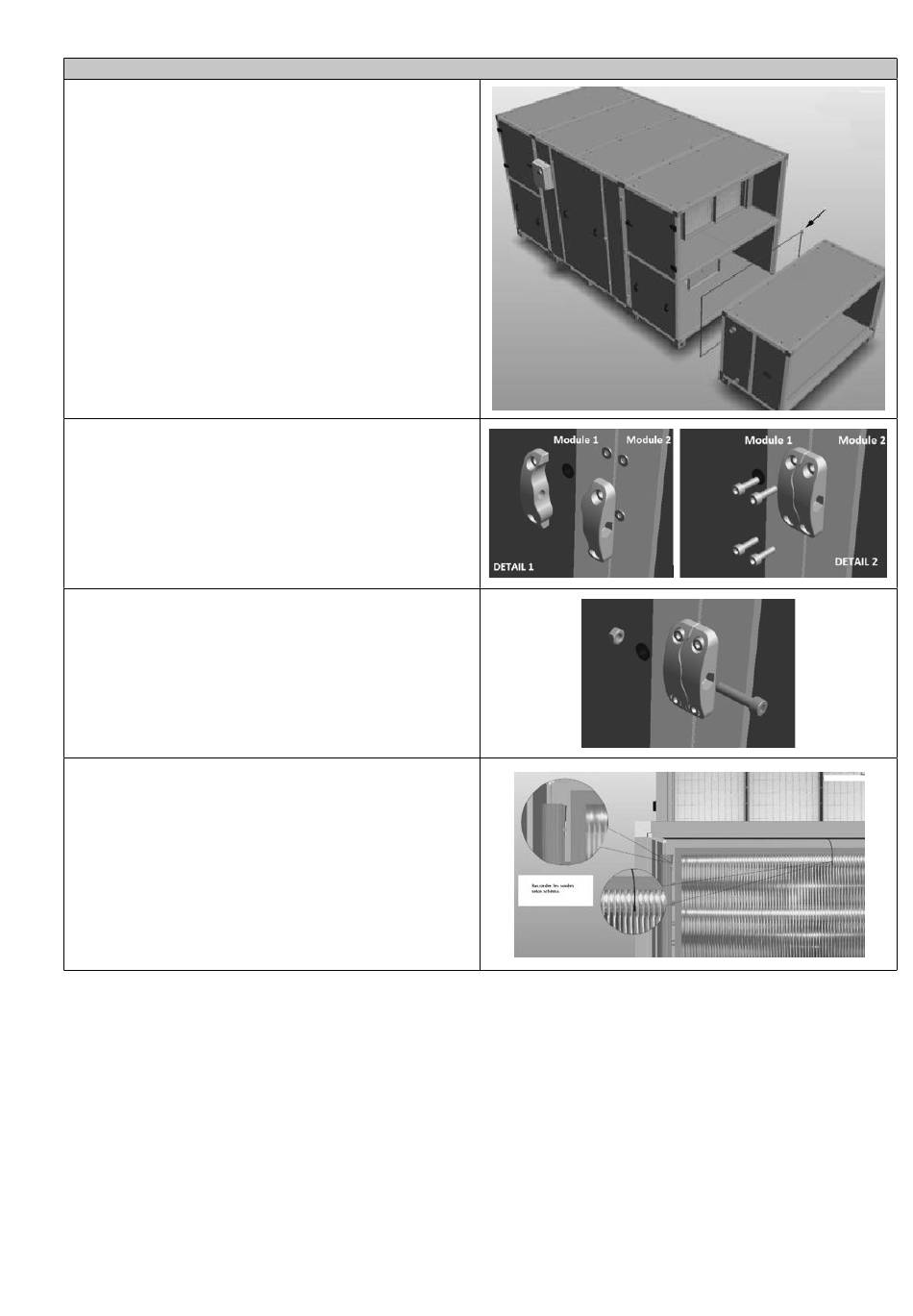

3.6 Assemblage de module complémentaire
• Placer le joint d'étanchéité adhésif dans les
zones de contact entre les modules
• Placez les deux modules en alignement.
• Une fois l'alignement effectué, visser les
pièces de jonction sur l'unité, une partie sur
le module ventilateur et l'autre partie sur le
module complémentaire (détails 1 et 2). Si
l'alignement des modules est correct, elles
doivent s'emboiter parfaitement.
• Assembler ensuite les deux parties des pièces
de jonction entre elles avec l'écrou fourni.
• Vérifier le positionnement des sondes et ef-
fectuer leur raccordement électrique selon la
configuration de l'unité au § "6.4 Schémas de
raccordement éléments externes (exemples)"
Exemple de montage d'un module batterie BAER
12/80
NT00000408-CAD-HR-BASIC-XL-191029
