Audio Out - Abus TVHD80100 Guide De Démarrage Rapide

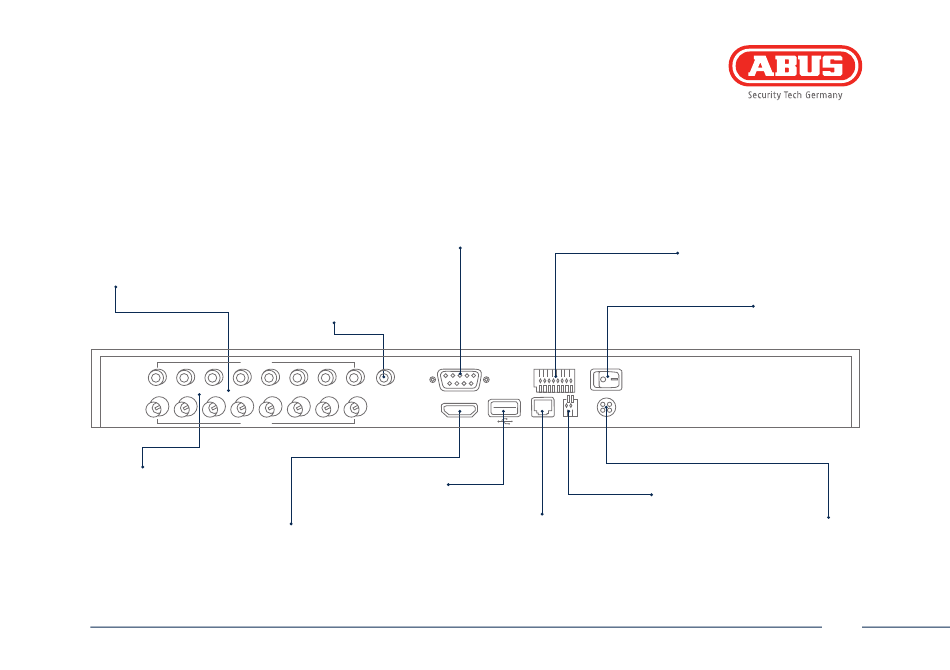

AUDIO IN
Entrées de type Cinch
(synchronisée avec la sortie vidéo)
1 2 3
VIDEO IN
Entrée BNC pour
caméras HD-SDI
Connexion pour moniteur HDMI
Français
Port pour moniteur VGA (9 broches),
signal de sortie vidéo

AUDIO OUT

Sortie audio de type Cinch
AUDIO IN AUDIO OUT
4 5 6 7 8
VIDEO IN
USB
Connexion pour appareils USB
HDMI
VGA
Max. 4 entrées d'alarme, max. 1 sortie relais
POWER
VGA
HDMI LAN RS-485 12V
Connexion pour caméras PTZ
LAN
Connexion RJ45 pour
raccordement au réseau
ALARM IN / OUT
POWER
Interrupteur marche/arrêt de l'appareil
RS-485
12 V DC
Branchement électrique
