Genie Z-45/25 Manuel De L'opérateur page 25

Quatrième édition • Deuxième impression
14 Bouton rouge d'arrêt d'urgence
Enfoncer le bouton rouge d'arrêt d'urgence en
position d'arrêt pour arrêter toutes les fonctions
de la machine. Tirer le bouton rouge d'arrêt
d'urgence en position de marche pour utiliser la
machine.
15 Manette de contrôle proportionnelle pour fonction
de translation et interrupteur au pouce pour
fonction de direction
Déplacer la manette de contrôle dans la
direction indiquée par la flèche bleue sur le
panneau de commandes pour faire avancer la
machine. Déplacer la manette de contrôle dans
la direction indiquée par la flèche jaune pour
faire reculer la machine.
Appuyer sur le côté gauche de l'interrupteur au
pouce pour diriger la machine à gauche.
Appuyer sur le côté droit de l'interrupteur au
pouce pour diriger la machine à droite.
16 Contrôleur de vitesse de la flèche
Tourner le cadran pour augmenter ou diminuer la
vitesse des fonctions de la machine.

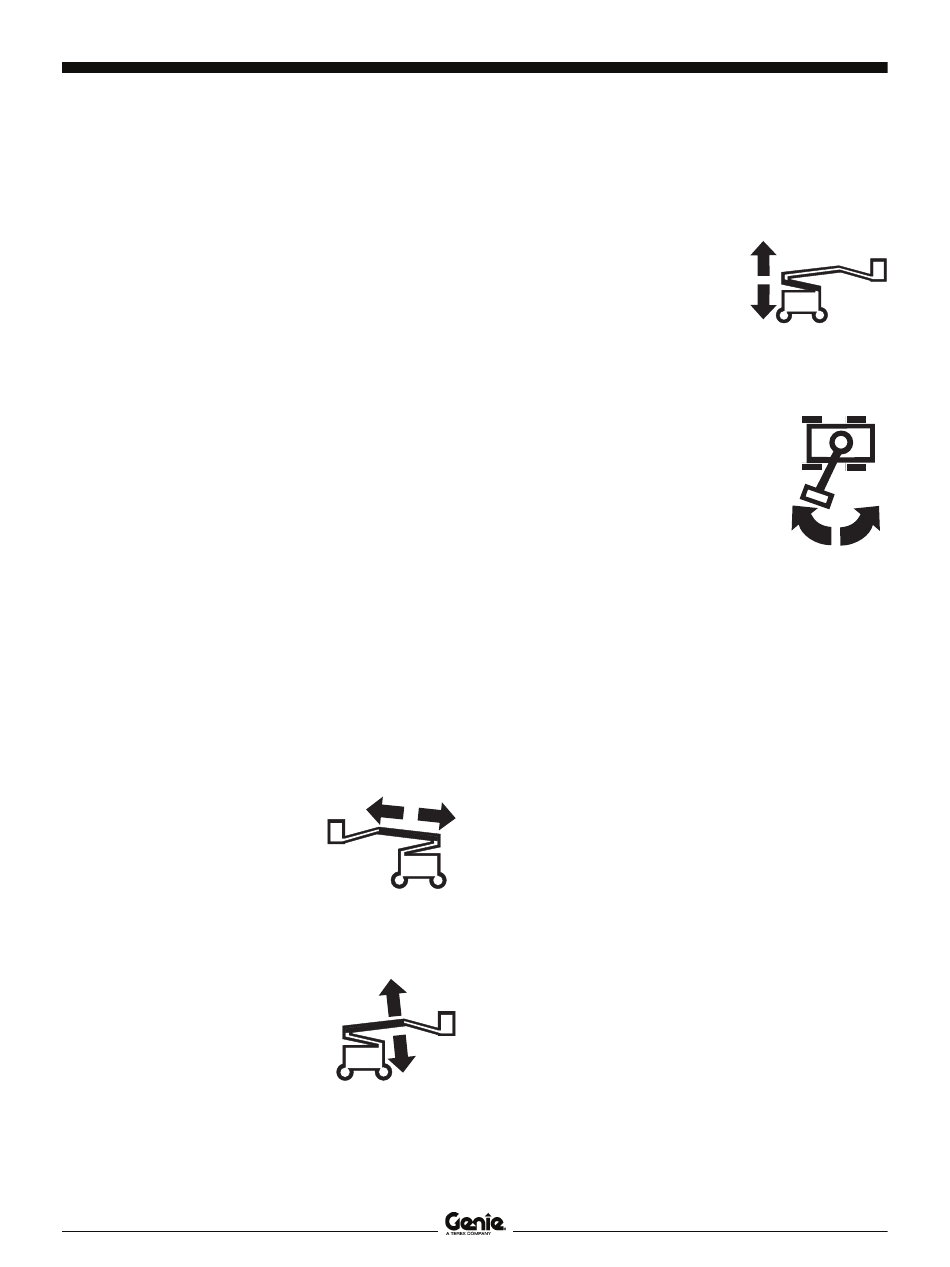

17 Interrupteur d'extension/rétraction
de la flèche primaire
Pousser l'interrupteur vers le
bas pour étendre la flèche
primaire. Pousser
l'interrupteur vers le haut
pour rétracter la flèche
primaire.
18 Interrupteur de montée/descente
de la flèche primaire
Pousser l'interrupteur vers le
haut pour relever la flèche
primaire. Pousser
l'interrupteur vers le bas pour
abaisser la flèche primaire.
Pièce réf. 114358FR Z-45/25 DC • Z-45/25J DC • Z-45/25 Bi-Energy • Z-45/25J Bi-Energy
19 Interrupteur de montée/descente
de la flèche secondaire
Pousser l'interrupteur vers
le haut pour relever la
flèche secondaire. Pousser
l'interrupteur vers le bas
pour abaisser la flèche
secondaire.
20 Interrupteur de rotation
de la tourelle
Pousser l'interrupteur vers la
droite pour faire pivoter la
tourelle vers la droite. Pousser
l'interrupteur vers la gauche pour
faire pivoter la tourelle vers la
gauche.
21 Témoin de charge des batteries
Le témoin de charge des batteries affiche le
niveau de charge des batteries.
Manuel de l'opérateur
Commandes
23
