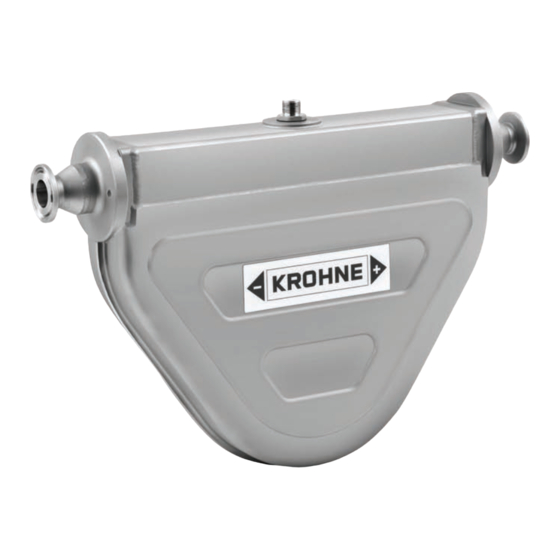

Débitmètre massique pour dosage séquentiel de
process
•
Répétabilité très fiable pour le dosage séquentiel
•
Excellente stabilité à bas débit
•
Conception hygiénique idéale pour les industries agroalimentaire et
pharmaceutique
© KROHNE 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr
Notice technique
Notice technique
Notice technique
Notice technique

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTIBATCH 4011 C

Sommaire des Matières pour KROHNE OPTIBATCH 4011 C

  • Page 1 Débitmètre massique pour dosage séquentiel de process • Répétabilité très fiable pour le dosage séquentiel • Excellente stabilité à bas débit • Conception hygiénique idéale pour les industries agroalimentaire et pharmaceutique © KROHNE 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr...

  • Page 2: Table Des Matières

    3.2.1 Principes généraux de montage................... 16 3.2.2 Installation du carrousel....................... 17 4 Raccordement électrique 4.1 Raccordements Lumberg....................18 4.2 Alimentation ........................19 4.3 Schéma (sortie d'impulsion) ..................19 5 Notes www.krohne.com 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr...

  • Page 3: Caractéristiques Produit

    Comme tous les autres modèles de la gamme Coriolis, l'OPTIBATCH offre une stabilité et une fiabilité de débit-masse à long terme remarquables. 1 Connecteur micro (M12) mâle assurant tous les raccordements électriques. 2 Bride et raccordements clamp hygiéniques en standard. 3 Habillage externe soudé. 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr www.krohne.com...
  • Page 4 • Habillage externe soudé, scellé conformément à la norme IP 67 Industries • Agroalimentaire • Chimie • Industrie pharmaceutique • Cosmétiques • Santé Applications • Machines de remplissage • Dosage séquentiel rapide • Eau ultrapure www.krohne.com 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr...

  • Page 5: Caractéristiques Et Options

    2, ou choix de raccordements clamp hygiéniques. • Adaptation sur mesure aux spécifications du client. Electronique intégrée • Electronique intégrée • Conversion de signal autonome. • Aucun convertisseur séparé requis. 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr www.krohne.com...

  • Page 6: Principe De Mesure

    Un débitmètre massique bi-tube à effet Coriolis comporte deux tubes de mesure 1, une bobine excitatrice 2 et deux capteurs (3 et 4) positionnés de part et d'autre de la bobine excitatrice. www.krohne.com 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr...
  • Page 7 Ce déphasage est directement proportionnel au débit-masse. La masse volumique est déterminée par évaluation de la fréquence d'oscillation et la température est mesurée à l'aide d'une sonde Pt500. 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr www.krohne.com...

  • Page 8: Caractéristiques Techniques

    Conditions de référence Conditions de référence Temps de chauffage 15 min Produit Température +20°C / +68°F Pression de service 1 barg / 14,5 psig Accréditation UKAS selon la norme EN17025 www.krohne.com 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr...

  • Page 9: Matériaux

    ½...1¨ Tri-clamp DIN 32676 DN10...25 Tri-clamp ISO 2852 1¨ Clamp IDF 10...15A DIN 11864-2 Forme A DN20 Filetage mâle DIN 11851 DN10...25 Filetage mâle SMS 1¨ Filetage mâle RJT 1¨ 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr www.krohne.com...

  • Page 10: Configuration

    Directive CEM (version la plus récente et à jour) Directive basse tension (version la plus récente et à jour) Raccords sanitaires 3A 28-03 ASME BPE 2005 Conforme aux exigences de la FDA EHEDG Vibrations CEI 60068-2-6 www.krohne.com 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr...

  • Page 11: Incertitude De Mesure

    L'erreur de mesure provient des effets combinés de la stabilité du zéro et de la précision. Conditions de référence Produit Température +20°C / +68°F Pression de service 1 barg / 14,5 psig 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr www.krohne.com...

  • Page 12: Perte De Charge

    Métrique Métrique X Débit massique [kg / min] Y Pression [barg] 1 S08 2 S10 3 S15 Conditions de référence Débitmètre Produit Température OPTIBATCH S08 20ºC OPTIBATCH S10 OPTIBATCH S15 www.krohne.com 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr...
  • Page 13 Impérial Impérial X Débit massique [lb / min] Y Pression [psig] 1 S08 2 S10 3 S15 Conditions de référence Débitmètre Produit Température OPTIBATCH S08 68ºF OPTIBATCH S10 OPTIBATCH S15 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr www.krohne.com...

  • Page 14: Dimensions Et Poids

    Bride hygiénique Débitmètre Raccordement DN20 DIN11864-2 DN20 DIN11864-2 DN20 DIN11864-2 [mm] [pouces] [mm] [pouces] [mm] [pouces] 0,59 0,59 0,59 10,6 10,6 10,6 7,44 7,44 7,44 59,5 2,34 59,5 2,34 59,5 2,34 www.krohne.com 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr...

  • Page 15: Poids

    OPTIBATCH4011C Clamp hygiénique Débitmètre S08 / S10 Raccordement [mm] 59,5 59,5 [pouces] 13,1 13,1 7,44 7,44 2,34 2,34 2.4.2 Poids Débitmètre [kg] [lb] [kg] [lb] [kg] [lb] 6,38 6,38 6,38 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr www.krohne.com...

  • Page 16: Montage

    à action rapide (2) en aval du débitmètre. 6 Il est recommandé de NE PAS installer le débitmètre au point le plus haut de la tuyauterie, car de l'air/du gaz risque de s'y accumuler. www.krohne.com 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr...

  • Page 17: Installation Du Carrousel

    2 Installation montrant l'angle de décalage maximal, qui est de 12º par rapport à la verticale • Si le débitmètre doit être installé en angle, NE PAS dépasser l'angle de décalage maximal. • Sinon, le débitmètre ne se purgera pas automatiquement. 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr www.krohne.com...

  • Page 18: Raccordement Électrique

    Le brochage indiqué dans le tableau concerne le câble volant Lumberg®. Les autres fabricants peuvent utiliser un brochage différent. Si vous n'utilisez pas le câble volant Lumberg®, utilisez les deux premières colonnes du tableau pour affecter la bonne fonction à chaque broche. www.krohne.com 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr...

  • Page 19: Alimentation

    4 Résistance de charge. Voir tableau pour les valeurs types 5 Entrée collecteur pour processeur de traitement par lots ou pour automate programmable avec une impédance su- périeure à 10 kΩ 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr www.krohne.com...
  • Page 20 RACCORDEMENT ÉLECTRIQUE OPTIBATCH4011C Valeurs de résistance de charge types Entrée Résistance de charge 330 Ω Entrée 5 V TTL Entrée 10...24 V 1 kΩ www.krohne.com 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr...
  • Page 21 3 Sortie impulsion passive du débitmètre à isolation galvanique 4 Résistance de charge. La valeur type est de 1 kΩ 5 Entrée source pour automate programmable avec une impédance supérieure à 10 kΩ 09/2020 - 4001636002 - TD OPTIBATCH 4011C R04 fr www.krohne.com...

  • Page 22: Notes
