83240806 1/2016-04 La
Notice de montage et de mise en service
Brûleur gaz WG20.../1-C LN
9 Entretien

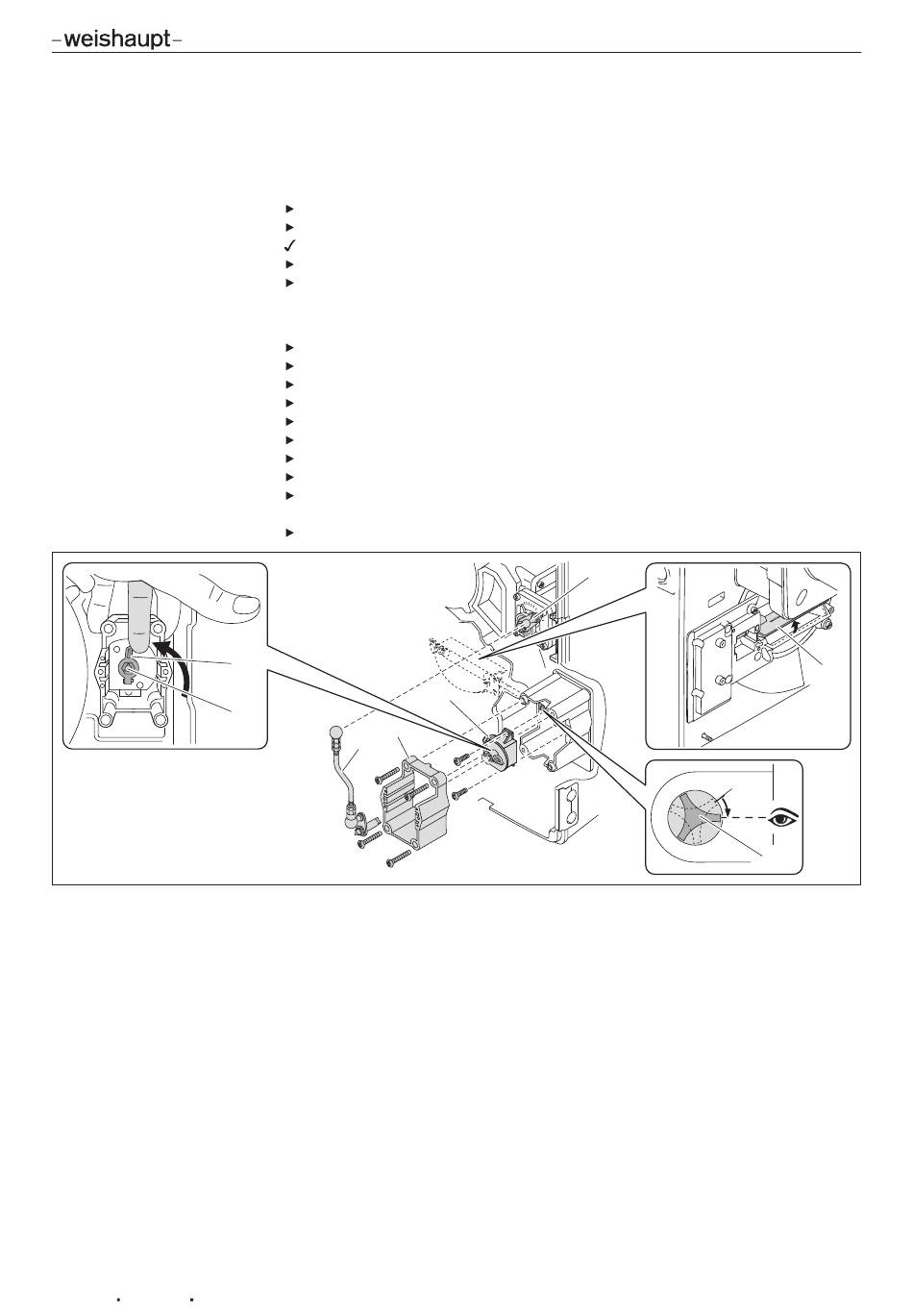

9.10 Démontage et remontage du renvoi d'angle
Respecter les consignes d'entretien [chap. 9.1].
Démontage
Démonter le réglage manuel du volet d'air [chap. 9.9].
Tirer et enlever la tringle d'entraînement 3 sur le clapet gaz 8.
Le volet d'air s'ouvre par la force du ressort.
Retirer le cadre 4.
Retirer le renvoi d'angle 5.
Remontage
Retirer la volute d'aspiration [chap. 9.12].
Ouvrir le volet d'air 6 jusqu'à atteindre la position 7 et serrer.
Insérer le renvoi d'angle dans l'axe.
Fixer le renvoi d'angle.
Procéder au remontage de la volute d'aspiration.
Procéder au remontage du cadre 4.
Insérer la tringle d'entraînement 3 dans le réglage manuel.
Positionner l'indicateur 1 sur FERME et le tenir.
Insérer le réglage manuel avec la tringle d'entraînement 3 dans la rainure en
étoile 2 et fixer.
Embrayer la tringle d'entraînement sur le clapet gaz 8 et vérifier la bonne assise.
1
2
4
3
8
5
59-92
6
7
