ProMinent Beta b BT4b Manuel D'utilisation page 35

2 1
3
4 5

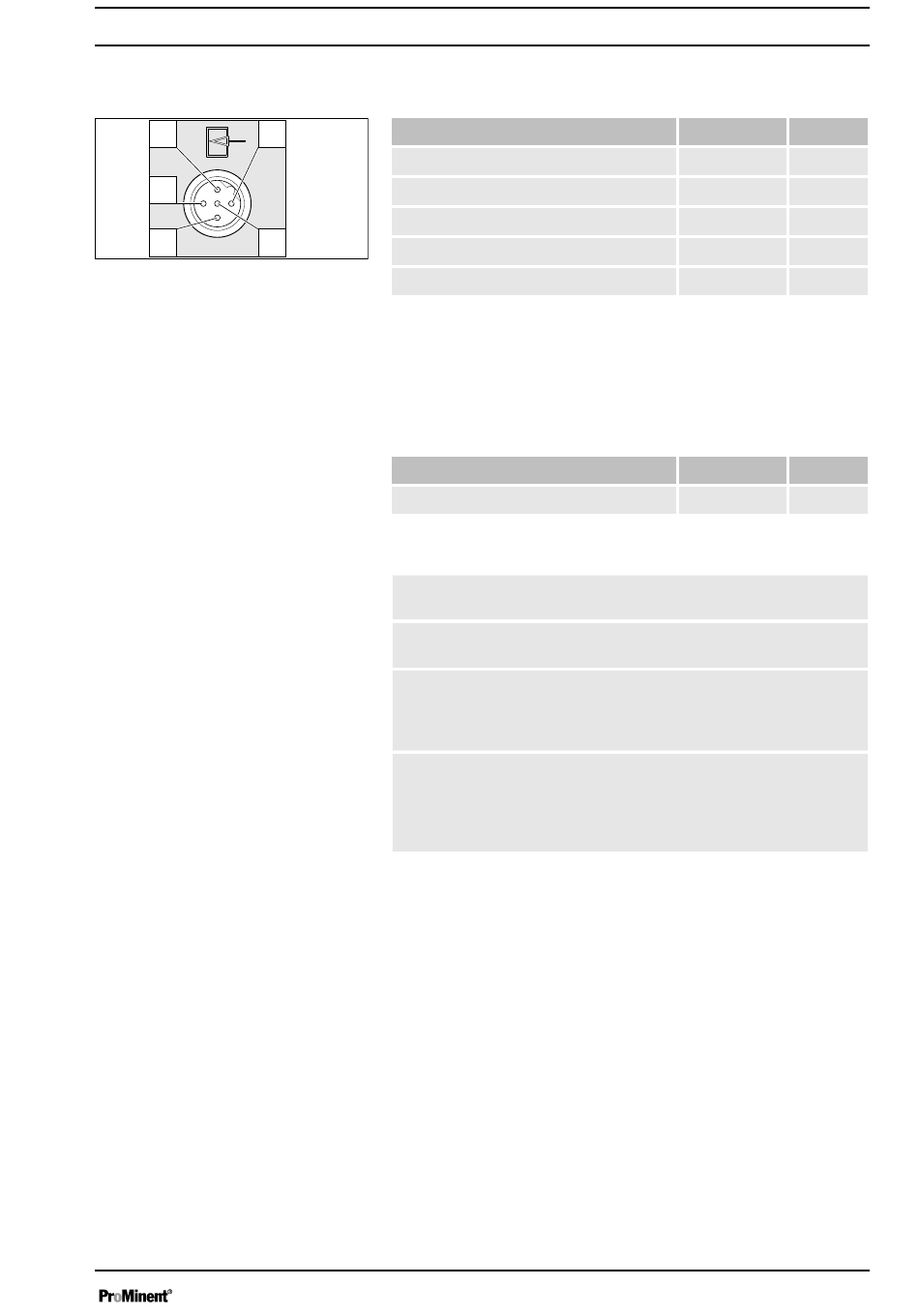

Fig. 9 : Emplacement sur la pompe
Interface électrique pour la broche 1 « Pause » - la broche 2
« Contact Externe » - la broche 5 « Fréquence auxiliaire »
Indication
Tension contacts ouverts
Résistance d'entrée
Fréquence d'impulsions, max.
Durée d'impulsion, mini
P_BE_0014_SW
Pause entre les impulsions, min
Commande par :
contact sans potentiel (charge : 0,5 mA à 5 V) ou
n
commutateur à semi-conducteur (tension résiduelle < 0,7 V)
n
Interface électrique pour la broche 3 « Entrée mA » (avec la carac‐
téristique du code d'identification « Variante de commande » : A
« Analogique externe »)
Indication
Charge d'entrée, env.
Tab. 1 : Comportement de la pompe
La pompe doseuse fait sa première course de dosage à environ
0,1 mA (4,1 mA).
À environ 19,9 mA la pompe passe en fonctionnement continu
avec 180 impulsions / min .
Dans le cas de signaux électriques dépassant 23 mA le voyant
rouge de signalisation des défauts s'allume, la pompe s'arrête et
un relais de signalisation de défauts existant éventuellement est
activé (un défaut est signalé).
Uniquement pour 4 - 0,20 mA : Dans le cas de signaux électri‐
ques au-dessous de 3,8 mA le voyant rouge de signalisation des
défauts s'allume, la pompe s'arrête et un relais de signalisation
de défauts existant éventuellement est activé (un défaut est sig‐
nalé, par exemple en cas de rupture de câble).
Installation électrique
Valeur Unité
5 V
10 kΩ
25 imp./s
20 ms
3 ms
Valeur Unité
120 Ω
35
