Structure et fonctionnement
Préparation
5.2.1

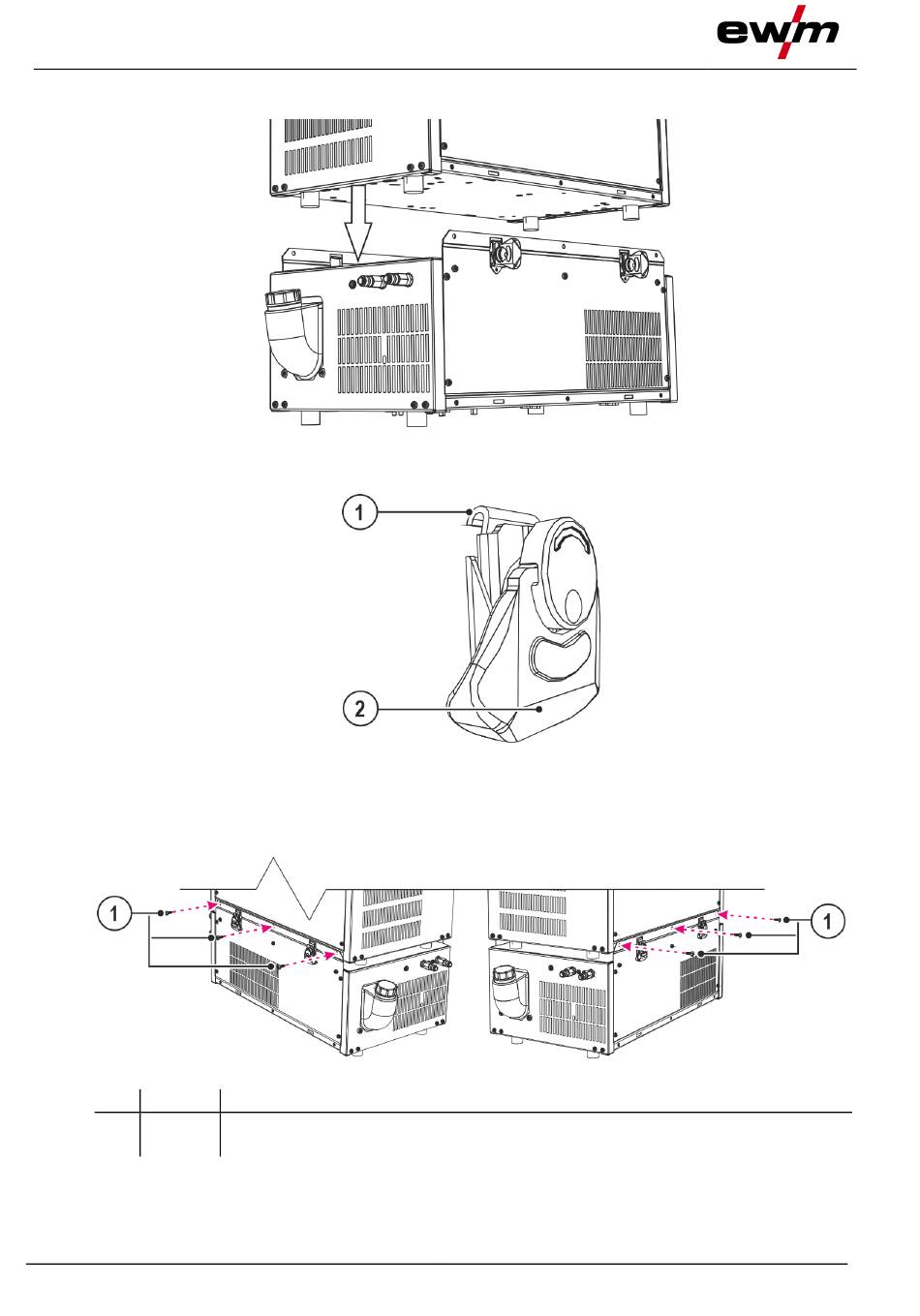

Montage du module de refroidissement
•
Placer le poste de soudage sur le module, comme indiqué dans sur l´illustr.
•
Verrouiller le crochet d´obturation au niveau des encoches des parois latérales du poste de soudage.
•
Faire pivoter les poignées latérales dans le sens des aiguilles d'une montre (B2) pour fermer.
•
Abaisser les poignées latérales (C2).
Pos. Symbole Description
1
•
Fixer le générateur de soudage sur le refroidisseur au moyen de goupilles filetées, M5 x 16.
16
0
Goupille filetée
M5 x 16 mm
Illustration 5-2
Illustration 5-3
Illustration 5-4
