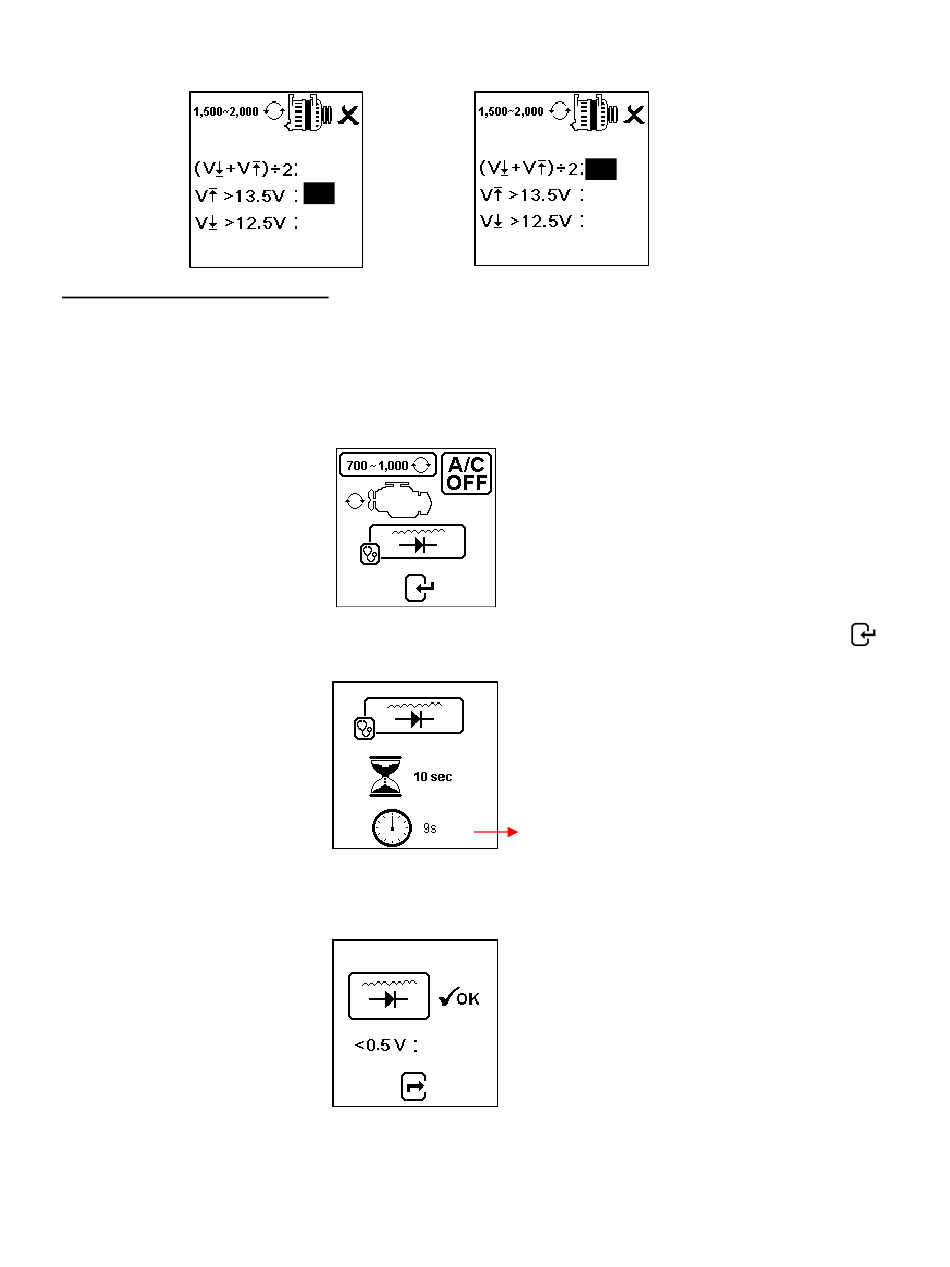

8. Si les tensions de charge minimale ou maximale sont supérieures ou inférieures à la tolérance requise, l'écran ci-
dessous s'affiche (Fig.56 ou Fig.57) et est surligné. Vérifier alors le système de charge pour trouver les defaults.
Fig.56
Test du pont de diode au ralenti
Ce test consiste à vérifier l'ondulation en courant alternatif des diodes de l'alternateur, si elle se situe dans la
limite de 0,5V. Normalement, si l'une des diodes est défectueuse, l'ondulation CA produira plus que le 0,5V
acceptable.
9. Le test du pont de diode se fait en continuité du précédent test (Fig.55, 56 ou 57). L'afficheur va montrer l'image
ci-dessous (Fig.58):
10. Assurez vous que le moteur et la climatisation soit OFF, et que les feux soient allumés. Appuyer sur
continuer. L'afficheur va montrer l'image suivante (Fig.59):
11. Attendre le compte à rebours de 10s à 0s. Dès qu'il atteint 0s, les résultats s'affichent automatiquement comme
l'exemple ci-dessous (Fig.60):
13.3V
OU
13.7V
12.4V
Fig.58
Fig.59
Fig.60
13.1V
13.3V
Fig.57
13.0V
Décompte de 10 à 0 secondes
pour
