de tubes », qui affecteront la netteté de l'image. Ces courants
sont principalement des vagues de chaleur sortant à la fois des
composants optiques (tels que le miroir primaire) et du télescope
lui-même. Leur effet à travers l'oculaire ressemble à ce que l'on
peut voir au-dessus d'une surface chaude ou d'un feu.
Ventilateur de refroidissement du miroir
Un ventilateur de refroidissement est fourni avec votre télescope
Newtonian Astrograph f/3.9 et il se fixe à l'arrière de la cellule
du miroir primaire. Le ventilateur réduit le temps nécessaire au
miroir primaire pour atteindre l'équilibre thermique avec l'air
ambiant. Le ventilateur est alimenté en 12 volts CC. Le boîtier de
la batterie fonctionne avec huit piles alcalines D (non fournies).
Le ventilateur peut aussi être alimenté par une batterie de de
terrain 12 volts CC, la Dynamo Pro d'Orion par exemple.
installation du ventilateur
1.
Placez le ventilateur sur l'arrière de la cellule de miroir
du télescope et alignez les trous du ventilateur avec les
trous filetés du barillet. Assurez-vous que l'étiquette sur le
ventilateur est bien orientée face au miroir primaire.
2.
Placez le capot du ventilateur (grille métallique) sur le
ventilateur de sorte que les trous aux coins coïncident avec
les trous du ventilateur et ceux de la cellule du miroir (figure
4a). Le capot du ventilateur doit être orienté de sorte que
ses coins s'adaptent bien au ventilateur.
3.
Insérez une vis, avec sa rondelle, dans le capot du ventilateur
et le ventilateur, puis dans la cellule du miroir (figure 4b).
Serrez la vis, en faisant attention à ne pas trop la serrer pour
ne pas abîmer le filetage. Répétez cette opération pour les
trois autres vis (avec leurs rondelles).
4.
Insérez huit piles D (non fournies) dans la batterie. Les piles
sont placées dans le sens indiqué sur le support blanc du
boîtier en plastique.
5.
Branchez le cordon d'alimentation de la batterie au ventilateur.
Le ventilateur commence à tourner. Si ce n'est pas, vérifiez
les connexions et l'orientation des piles et réessayez. Pour
éteindre le ventilateur, débranchez le cordon du ventilateur.
l'utilisation du ventilateur
Le ventilateur de refroidissement doit être activé dès que le
télescope est placé en extérieur avant de prendre des photos ou
d'observer le ciel. Il doit fonctionner 15 à 30 minutes environ pour
refroidir correctement le télescope. Le ventilateur doit être éteint
lorsque le télescope est en cours d'utilisation. En effet, même s'il
fonctionne sans vibration, les courants d'air qu'il génère dans le
tube optique vont dégrader la qualité de l'image. Une fois le miroir
refroidi à la température ambiante extérieure, le ventilateur ne
sera probablement plus nécessaire pendant cette session.
prendre des clichés avec le télescope Newtonian
Astrograph f/3.9
Cet instrument est équipé d'optiques paraboliques de haute
qualité, « rapides », qui produisent des images lumineuses
à faible durée d'exposition. Par nature, les optiques rapides
produisent un certain coma, soit une distorsion des images
vers la périphérie du champ de vision. Nous recommandons
donc fortement l'utilisation d'un correcteur de coma (vendu
séparément) pour les télescopes newtoniens f/4, ou ayant une
gamme de rapports de focale couvrant f/4.

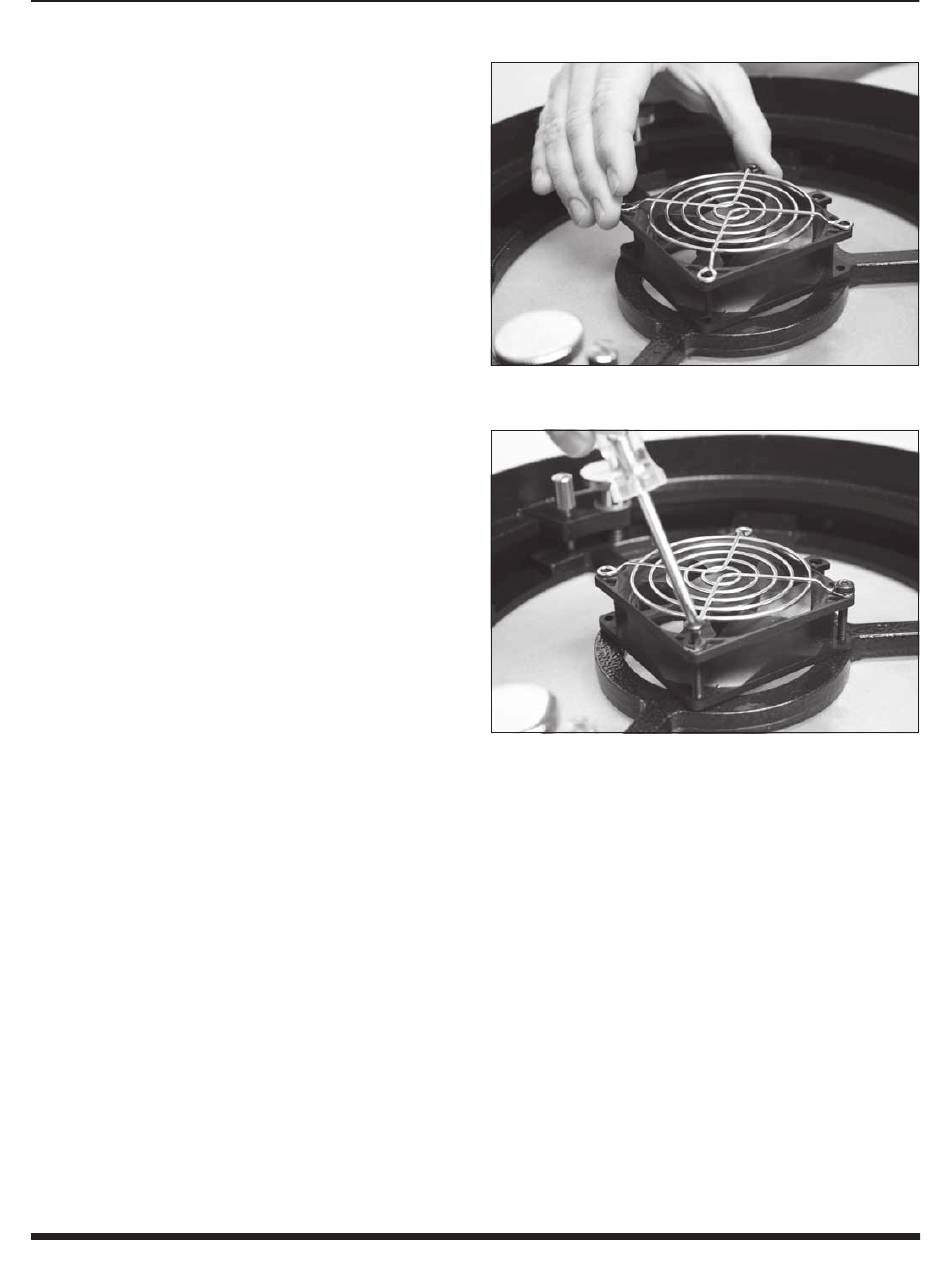

Figure 4a.
Alignez les trous du ventilateur et de son couvercle avec
les trous se trouvant à l'arrière de la cellule du miroir primaire.
Figure 4b.
Fixation du ventilateur à la cellule de miroir.
De nombreux correcteurs de coma courants disposent d'un
boîtier de diamètre 2" (50,8 mm) et ont un filetage en T pour leur
installation sur une caméra. Le correcteur coma est généralement
fixé à l'avant du boîtier de l'appareil grâce au filetage en T (et,
pour reflex numériques, à une bague en T compatible), puis
inséré dans le collier 2" (50,8 mm) prévu pour les accessoires
du tube télescopique. Un correcteur de coma permet d'utiliser le
champ de vision total de la caméra sans avoir à rogner les bords
de vos clichés à cause de la distorsion optique. Consultez le site
Web d'Orion pour trouver des correcteurs de coma compatibles.
Fixation d'une caméra CCd
Les télescopes NA f/3.9 d'Orion acceptent des caméras CCD
avec objectif de 2" (50,8 mm) ou un correcteur de coma 2"
(50,8 mm) à la place de l'objectif, qui coulisse directement dans
le porte-oculaire du télescope comme un oculaire (figure 5).
L'objectif de 2" (50,8 mm) est fixé avec deux vis papillon. Si votre
caméra CCD n'a pas d'objectif 2" (50,8 mm) compatible, ou si
vous souhaitez utiliser la bague en T sans correcteur de coma,
il vous faudra un adaptateur de caméra zéro-profil (disponible
auprès d'Orion). L'adaptateur zéro-profil présente un filetage T
mâle qui correspond au filetage femelle de la caméra.
