C O N N E X I O N S
CONNEXIONS CA
Le Netron RDM10 de Obsidian Control Systems fonctionne sur du 100-240V à 47/63Hz et supporte une
tension secteur sur une plage de 90-264V à 47/63Hz. Ne le connectez pas à une alimentation en dehors
de cette plage. Les dommages résultant d'une mauvaise connexion ne sont pas couverts par la garantie.
Amérique du Nord : Un câble avec une fiche NEMA 15-5P est fourni pour l'utilisation du EN4 aux États-Unis et au
Canada. Ce câble approuvé doit être utilisé en Amérique du Nord.
Pour le reste du monde : Le câble d'alimentation fourni n'est pas équipé d'une fiche adaptée au pays. Installez
uniquement une fiche conforme aux codes électriques locaux et/ou nationaux et adaptée aux exigences spécifiques
du pays.
Une fiche à 3 broches de type mise à la terre doit être installée en suivant les instructions du fabricant de la
fiche. Pour mettre le produit sous tension : En plus de l'entrée d'alimentation, l'unité dispose d'une connexion
de sortie en boucle, permettant une connexion en série entre plusieurs EN4. Ne pas dépasser 6A de
puissance totale absorbée par la sortie de puissance.

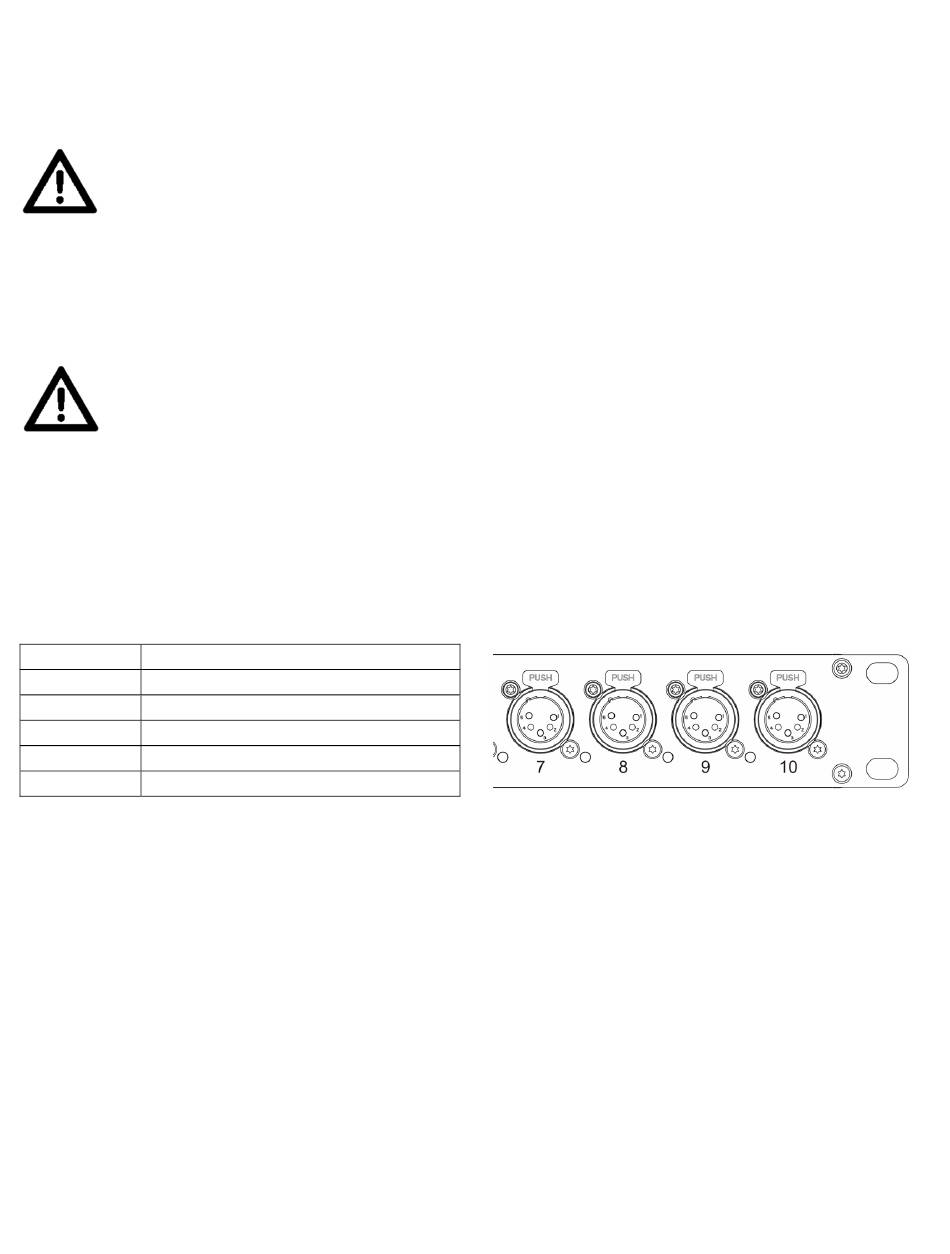

CONNEXIONS DMX
Toutes les connexions de sortie DMX sont des fiches XLR femelles à 5 broches. Veuillez cependant noter que le
brochage de toutes les prises est comme suit : broche 1 pour la masse, broche 2 pour le point froid (-) et broche 3
pour le point chaud (+). Les broches 4 et 5 ne sont pas utilisées.
Connectez les câbles DMX aux ports respectifs avec soin.
Pour éviter d'endommager les ports DMX, prévoyez un support et évitez toute tension. Évitez de relier directement des
cartes Snake FOH aux ports.
Broche
1
2
3
4
5
CONNEXION DE DONNÉES ETHERNET
Le câble Ethernet se branche à l'arrière de la passerelle dans les prises étiquetées A ou B. Les appareils peuvent être
connectés en série, mais il est recommandé de ne pas connecter plus de 10 appareils Netron ensemble. Bien qu'il
s'agisse d'un connecteur Ethernet RJ45 verrouillable, et que l'utilisation de câbles Ethernet RJ45 verrouillables soit
recommandée, vous pouvez utiliser n'importe quel type de connecteur RJ45.
La connexion Ethernet est également utilisée pour connecter RDM10 à un ordinateur pour une configuration à
distance via un navigateur Web. Pour accéder à l'interface web, il suffit de saisir l'adresse IP affichée à l'écran dans
n'importe quel navigateur web connecté à l'appareil. Vous trouverez des informations sur l'accès Web dans le manuel.
.
Connexion
Com
Données -
Données +
Non connecté
Non connecté
9
