OPTITEMP TT 11 C/R
4.3.2 Transmetteur monté sur rail
DANGER !
N'utilisez jamais ce transmetteur dans une zone à risque d'explosion, ne le raccordez pas à une
sonde situé dans une zone à atmosphère explosible ! Le transmetteur pourrait provoquer une
explosion pouvant entraîner des blessures mortelles !
INFORMATION !
Le transmetteur est protégé contre l'inversion de polarité. Le transmetteur ne sera pas
endommagé si la polarité du raccordement d'alimentation est incorrecte.

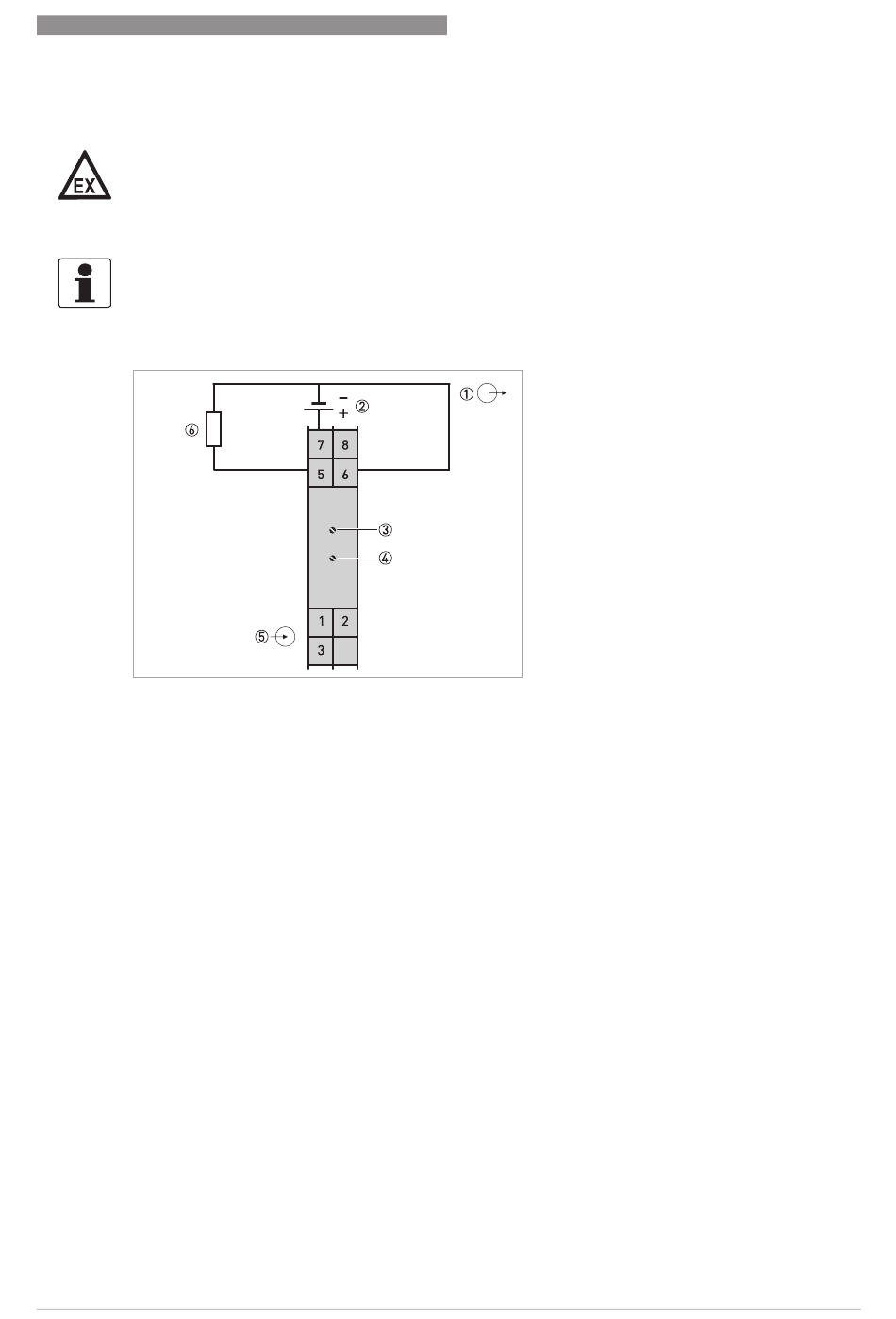

Figure 4-5: Schéma de raccordement du transmetteur monté sur rail (raccordement 3 fils)
1 Signal de sortie (4...20 mA)
2 Alimentation
3 Potentiomètre pour le réglage du point zéro (Z)
4 Potentiomètre de mesure des réglages de plage (S)
5 Bornes du signal d'entrée
6 Résistance de charge
10/2011 - 4001631501 - MA OPTITEMP TT 11 C/R R02 fr
RACCORDEMENT ÉLECTRIQUE
www.krohne.com
4
