HDMI™/4K2K 7.1 Audio Extractor
1 Sicherheitshinweise
1.1 Allgemein
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig
vor Gebrauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
• Bewahren Sie die Betriebsanleitung auf.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
Stromschlaggefahr:
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den
Netzstecker direkt am Steckergehäuse aus der Steckdose.
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in
einwandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden,
sondern muss sofort vom Netz getrennt und gegen unbeabsichtigte
Weiterbenuzung gesichert werden.
• Wenden Sie sich bei Fragen, Defekten, mechanischen
Beschädigungen, Störungen und anderen nicht durch die Begleit-
dokumentation behebbaren Problemen, an den Händler oder
Hersteller.
Nicht für Kinder geeignet.
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe
und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen
und mechanischen Druck.
Hitzestau:
• Decken Sie das Produkt nicht ab.
• Halten Sie um das gesamte System ausreichend Freiraum, um
eine gute Belüftung und Freigängigkeit aller Geräte zu
gewährleisten und Beschädigungen zu vermeiden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Produkt
Der trennt HDMI™/4K2K 7.1 Audio Extractor das Tonsignal aus der HDMI™-Quelle
und stellt es separat als Übertragung zur Verfügung.
2.2 Lieferumfang
HDMI™/4K2K 7.1 Audio Extractor, Netzteil, Betriebsanleitung

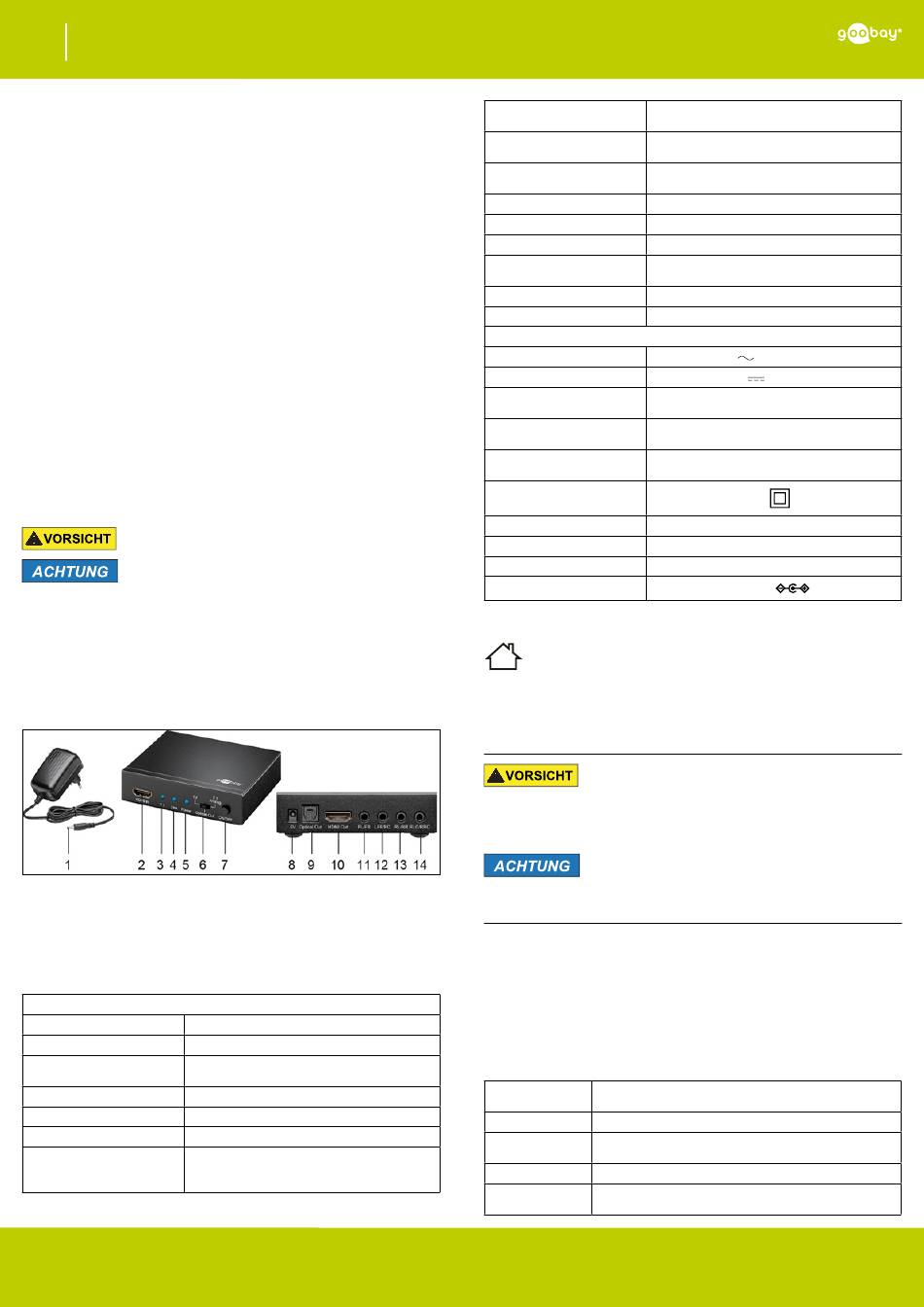

2.3 Bedienelemente und Teile
1 Netzteil
3 LPCM-LED
5 LED-Betriebsanzeige
7 Ein-/Aus-Taster
9 Optischer Audio-Ausgang (Toslink) 1 0 HDMI™-Ausgang
11 Analoger Audio-Ausgang (FL/FR) 1 2 Analoger Audio-Ausgang (LFE/FC)
13 Analoger Audio-Ausgang (RL/RR) 1 4 Analoger Audio-Ausgang (RLC/RRC)
2.4 Technische Daten
HDMI™/4K2K 7.1 Audio Extractor
Artikel-Nr.
Eingänge
Ausgänge
Datenübertragungsrate
Videoausgang
Videoformate
Audio-Abtastrate
HDMI™-Ausgang
Optischer-Ausgang (S/PDIF)
REV2020-09-04
V2.0 aw
Änderungen vorbehalten.
2 HDMI™-Eingang
4 LED-Signalstatusanzeige (Link)
6 Wahlschalter
8 DC-Eingang
58967
1 x HDMI™
1 x HDMI™, 1 x Toslink,
4 x Klinkenbuchse 3,5 mm (analog Audio)
300 Mbit/s / 10,2 Gbit/s
HDMI™, HDCP 1.2, DVI 1.0
4k x 2k, 3D
bis zu 192 kHz
HDMI™ Audioformate
Optische Audioformate
(Toslink)
Analog-Stereo-Audio-formate
Betriebstemperaturbereich
Betriebsluftfeuchtigkeit
Lagertemperatur
Luftfeuchtigkeit bei
Lagerung
Maße
Gewicht
Netzteil
Eingang
Ausgang
Durchschnittliche Effizienz im
Betrieb
Effizienz bei geringer Last
(10%)
Leistungsaufnahme bei
Nulllast
Schutzklasse
Maße
Gewicht
Kabellänge
Polarität
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in den Kapiteln „Beschreibung und
Funktion" sowie in den „Sicherheitshinweisen" beschrieben, ist nicht
zugelassen. Dieses Produkt ist nach IP65 gegen Wasser und Berührung
geschützt und ist sowohl für den Innen- als auch den Außenbereich geeignet. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinwei-
se kann zu schweren Unfällen und Schäden an Personen und Sachen führen.
4 Anschluss und Bedienung
• Achten Sie darauf, dass das Anschlusskabel so verlegt wird, dass
es niemanden behindert und nicht beschädigt wird.
• Installieren Sie das Produkt und die daran befestigten Geräte so,
dass keine Personen oder Sachen z.B. durch Herabstürzen oder
Stolpern verletzt oder beschädigt werden können.
• Platzieren Sie das Produkt nur auf einer ebenen und rutschfesten
Unterlage.
• Verwenden Sie nur das mitgelieferte Netzteil.
4.1 Anschluss
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwendenden
Geräte und stellen Sie die Kompatibilität sicher.
3. Schließen Sie Ihr HDMI™-Quellgerät mittels HDMI™-Kabel an
den HDMI™-Einang (2) des HDMI™/4K2K 7.1 Audio Extractors an.
4. Schließen Sie Ihr(e) Ausgabegerät(e), mittels passender Kabel an
die Ausgänge des HDMI™/4K2K 7.1 Audio Extractors an.
Es stehen, abhängig vom HDMI™-Eingangssignal des Quellgerätes 4
analoge Audio-Ausgänge zur Verfügung:
Analoger
Audio-Ausgang
FL / FR
LFE / FC
RL / RR
RLC / RRC
- 1 -
LPCM 2.0 / 5.1 / 7.1 Channel,
DTS 2.0 - 5.1 Channel, DTS-HD Master Audio
LPCM 2.0 Channel, DTS 2 - 5.1 Channel
4 x 3,5 mm Audio,
7.1 CH Analog Audio
0 - +40 °C
10-85 % RH (keine Kondensation)
-20 - +60 °C
5-90 % RH (keine Kondensation)
95 x 82 x 24 mm
382 g
, 50/60 Hz, 0,4 A max.
100-240 V
5 V , 2 A, 10 W
79,0 %
72,9 %
0,09 W
II
60,9 x 27,1 x 72,6 mm
77,5 g
1,43 m
positiv
Verletzungsgefahr durch Stolpern und Sturz
Sachschäden durch falsches Platzieren und falsche
Spannungsversorgung
Beschreibung
Für Audiosignal "vorn links" (FL) und "vorn rechts" (FR).
Für Audiosignal "tieffrequente Sounds /Subwoofer" (LFE) und
Front-Center-Lautsprecher (FC).
Für Audiosignal "hinten links" (RL) und "hinten rechts" (RR).
Für Audiosignal "Center-Lautsprecher hinten links" (RLC) und
"Center-Lautsprecher hinten rechts" (RLC / RRC).
