Montageanleitung
Platzierung
Im Hauptwohnraum, an Innenwand: Nicht der Sonne
oder Fremdwärmeeinflüssen ausgesetzt (Kamin-
wand, Radiatorennähe, Zugluft, Fernsehgerät, Be-
leuchtungskörper); nicht verdeckt durch Möbel oder
Vorhänge; ca. 1.2-1.5m über dem Fussboden;
Installationsrohr wegen Zugluft abdichten.

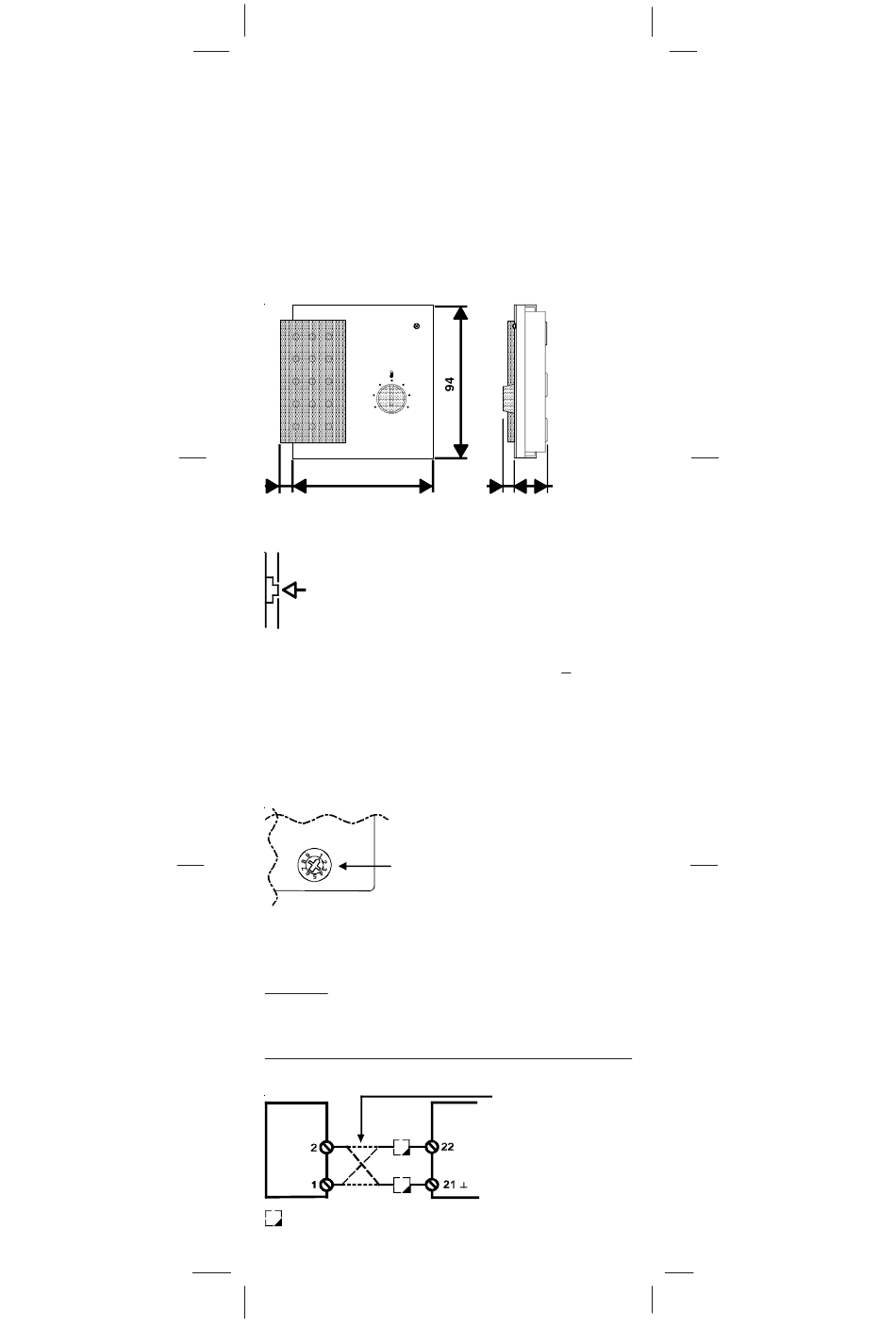

Massbild
- +
8 85
Der Gehäuseboden kann als Bohrschablone ver-
wendet werden.
Öffnen des Deckels durch Eindrücken
der Schnappfeder mittels Schraubenzie-
her (Seitenwand rechts, mitte)
Installation
Zulässige Leitungslänge max. 200m für > 1.0mm
(Gesamtlänge aller Leitungen). Das Parallelführen
der Leitung zu Netzleitungen (230VAC) ist zu vermei-
den (Störeinstreuung/Schutzisolation). Nach Mög-
lichkeit ein Kabel verwenden (nicht zwei Einzelleiter).
Abzweig- oder Steckdosen sind zu vermeiden.
Inbetriebnahme (Adresseinstellung)
Fernbedienung mit Regler ver-
binden (Anschluss siehe un-
ADR
ten). Die Adresse der Fernbe-
0
dienung wird von hinten einge-
stellt. Diese muss mit der
Adresse des Heizkreises
übereinstimmen (wichtig bei Anlagen mit mehreren
Heizkreisen). Werkeinstellung: 1
Hinweis:
Wenn der Raumfühler verwendet wird (Verwendung
konfigurierbar im Regler), dürfen im Referenzraum
keine thermischen Ventile installiert sein.
RFB511A
RFB511
Nur Kleinspannung
Basse tension
Only small voltage
Bassa tensione
RFB511A
7 20
Anschluss:
- Drähte vertauschbar
- gemäss Kesselschema
RDO3x4
Raccordement:
- fils réversibles
- selon schéma de la chaudière
Wiring connection:
- wires reversible
- according to boiler diagramm
Collegamento:
- Fili reversibili
- secondo schema della
caldaia
