Installation
conditions
Max. Spannung DC
Intensité maximale admissible
Tab. 18 : Anforderungen an die externe Spannungsversorgung
Demande à la ligne de connexion
Anschlussdose
nombres de coeurs
Diamètre de câble autorisé
Section de conducteur min.
Section de câble max.
Tab. 19 : Demande à la ligne de connexion

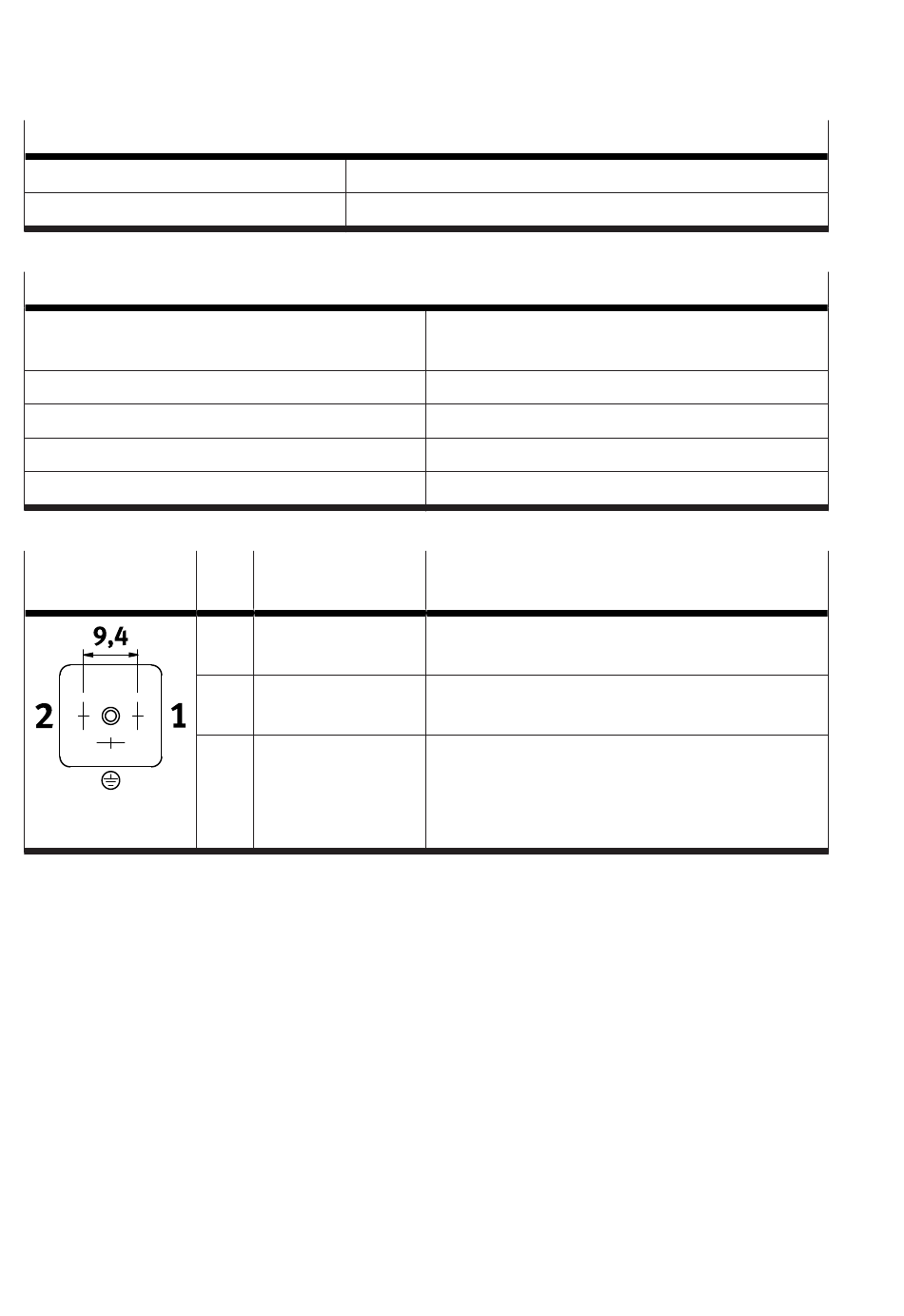

Connexion ALARME
sur l'appareil
Tab. 20 : Connexion ALARME sur l'appareil
Connecter le dispositif d'alarme avec une alimentation externe
1. Vor Montagearbeiten: Die Stromversorgung abschalten.
2. Ein geeignetes Kabel durch eine Gummi-Durchgangstülle in der Rückwand zur elektronischen
Steuerung führen.
3. Connectez les pôles de commutation du dispositif d'alarme avec l'alimentation externe aux bro-
ches 1 et 2 de la boîte de jonction.
4. Retirez le couvercle du connecteur marqué « ALARME » et connectez la ligne filaire.
5. Die Abdeckung befestigen. Veiller au bon positionnement du joint d'étanchéité et de la vis.
6.4

Anschluss EM

La connexion EM est réservée pour des extensions ultérieures. La boîte de jonction installée est
pontée en interne. Ne retirez pas la boîte de jonction.
26
28 V DC
max. 3 A
Broc Fonction
he
1 pôle de commuta-
tion 1
2 pôle de commuta-
tion 2
PE n. c.
– Connecteur femelle MSSD-E
– Hirschmann GDS 207
2
6 ... 8 mm
0,75 mm²
18 AWG
Description
Pôle de commutation 1 du relais d'alarme
Pôle de commutation 2 du relais d'alarme
Nicht verbunden.
L'appareil est à double isolation et ne nécessite
donc pas de mise à la terre (classe de protection
II).
