Accessoires
EVU 2, uniquement désactivation du chauffage électrique

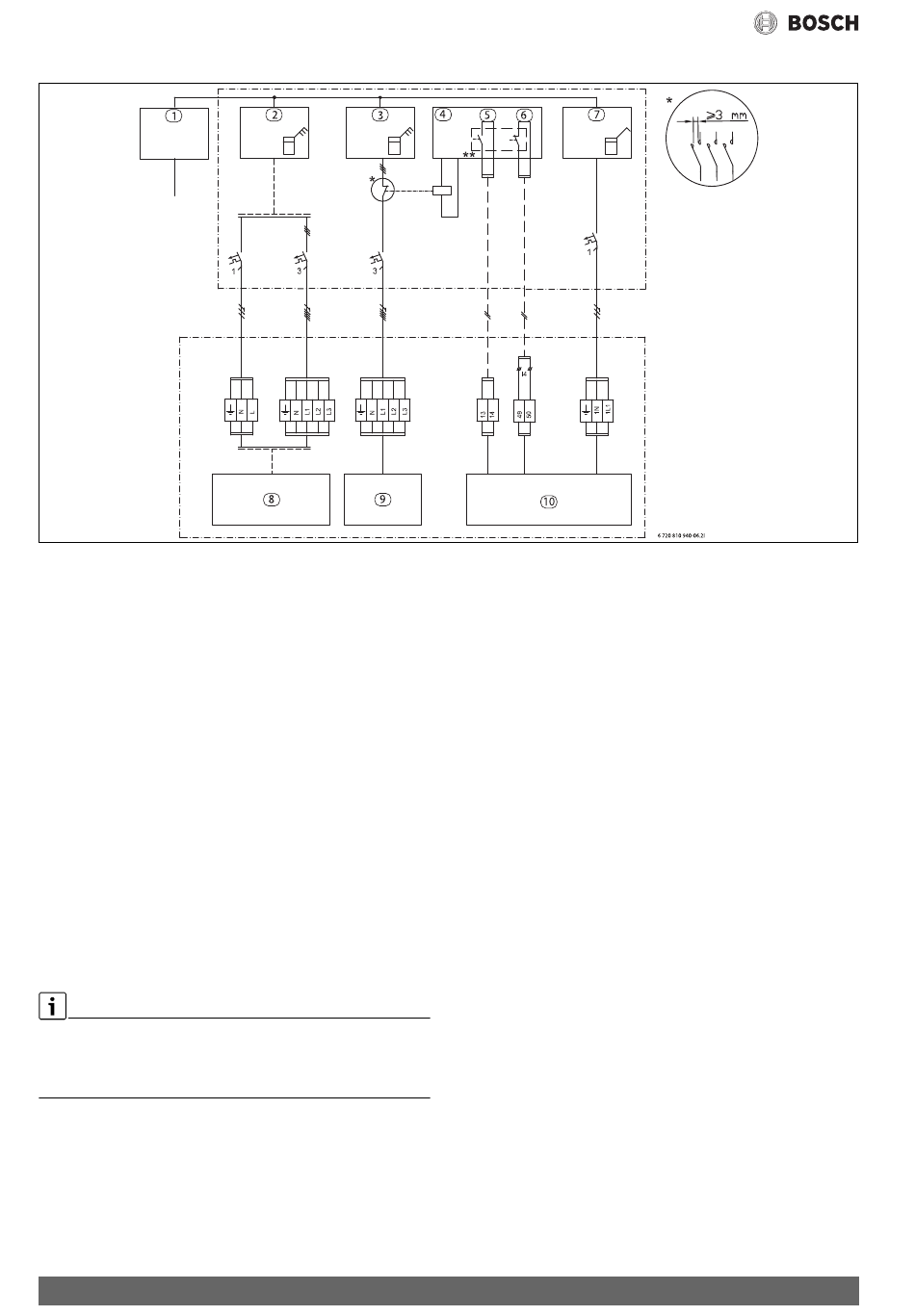

Fig. 33 Type fournisseur d'électricité 2
[1]
Alimentation électrique
[2]
Compteur unité extérieure, tarif haut
[3]
Compteur unité intérieure, tarif bas
[4]
Surveillance tarifaire, fournisseur d'électricité
[5]
Gestion des tarifs, EVU
[6]
Gestion des tarifs, SG
[7]
Compteur du bâtiment, 1 phase, tarif haut
[8]
Unité extérieure
[9]
Elément chauffant électrique dans l'unité intérieure
[10] Retirer le contrôle dans l'unité intérieure
*
Le relais doit être déterminé pour la puissance de l'élément chauf-
fant électrique. Le relais doit être fourni par l'installateur ou le
fournisseur d'énergie. L'entrée externe sur le module d'installa-
tion (borne 13/14) nécessite un signal libre de potentiel. L'état de
commutation pour l'activation de la fonction fournisseur d'électri-
cité et/ou Smart Grid (fermé ou ouvert) peut être réglé sur le
module de commande. Pendant le temps de blocage, le symbole
correspondant s'affiche sur l'écran.
**
Le contacteur mécanique du relais raccordé aux bornes 13, 14
et 49, 50 du module d'installation, doit être déterminé pour 5 V et
1 mA.
9.2
Régulateur ambiant
Si, après la mise en service d'une installation, un appareil de régulation
ambiant est installé, ce dernier doit être sélectionné dans le menu de
mise en service en tant que appareil de régulation ambiant pour le circuit
de chauffage 1 (chapitre 6).
▶ Monter l'appareil de régulation ambiant conformément à la notice
correspondante.
▶ Raccorder l'appareil de régulation ambiant à une borne EMS du
module d'installation dans le boîtier de connexion de l'unité inté-
rieure.
30
▶ Avant de débuter l'installation, régler l'appareil de régulation
ambiant CR10 comme commande à distance ( notice d'utilisation
de l'appareil de régulation ambiant). CR10H ne dispose pas de cette
option.
▶ Avant de débuter l'installation, effectuer le réglage du circuit de
chauffage pour l'appareil de régulation ambiant ( notice d'utilisa-
tion de l'appareil de régulation ambiant).
▶ Si, après la mise en service d'une installation, un appareil de régula-
tion ambiant (CR10 ou CR10H) est installé, ce dernier doit être
sélectionné dans le menu de mise en service en tant que module de
commande pour le circuit de chauffage 1 (chapitre Mise en ser-
vice).
▶ Correctement régler la température ambiante conformément à la
notice d'installation du module de commande.
Si la borne de raccordement EMS est déjà affectée, effectuer un raccor-
dement en parallèle sur la même borne conformément à la fig. 34. Si plu-
sieurs modules EMS sont installés dans l'installation, les raccorder
conformément à la fig. 53, chap. 11.7.8.
CS7000i IR/OR AWMB – 6721803529 2019/04
