NTC – IR2

Indicadores luminosos

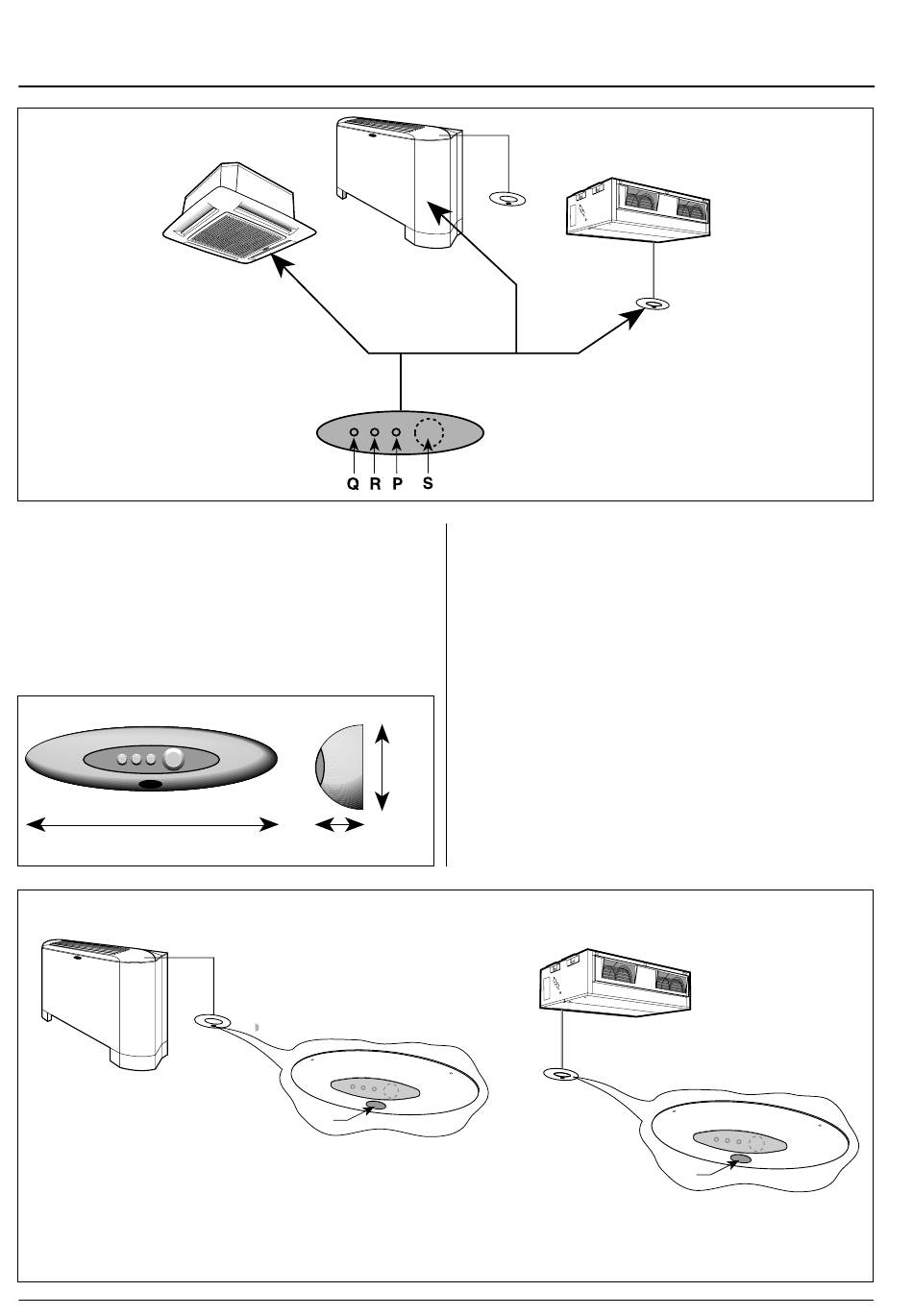

Las indicaciones sobre el funcionamiento del aparato pueden ser
controladas por medio de los indicadores luminosos llamados
diodos. Tres de estos diodos se encuentran sobre la tarjeta
electrónica llamada "carta de diodos". Estos diodos son de 3
colores diferentes: rojo, amarillo y verde.
Hay igualmente un diodo rojo sobre la tarjeta.
El único equipamiento de una tarjeta de diodos incorporada es el
modelo Cassette 42GW----K (en el interior de la rejilla). Los otros
aparatos pueden ser acoplados con esta tarjeta, que permanecerá
externa.
140 mm
Botón T: "EMERGENCIA"
Puede ser utilizada en caso de pérdida o de avería del mando a distancia para encender (modo
automático con valores de fábrica) y apagar la unidad.
E - 4
35 mm
20 mm
T
(si está disponible)
P : LED verde
Q : LED rojo
R : LED amarillo
S : Receptor de la señal del control remoto
El funcionamiento de los diodos sobre la tarjeta se describe a
continuación:
• En caso de alarma (mensaje de diagnóstico activo), el diodo rojo
empezará a parpadear. El diodo instalado sobre la tarjeta
parpadeará con la misma frecuencia.
• Durante el periodo en que la protección antihielo está activa, el
diodo rojo permanecerá encendido de manera estable.
• Si el contacto "ventana abierta" está activo, el diodo rojo sobre la
tarjeta permanecerá encendido.
• Si hay un problema de comunicación, el diodo rojo permanecerá
encendido.
• Durante el funcionamiento en modo Ocupado, el diodo verde
instalado sobre la tarjeta permanecerá encendido de manera
estable.
• Durante el funcionamiento en modo No Ocupado, el diodo
amarillo instalado sobre la tarjeta permanecerá encendido.
• Cuando un mando sobre bus de comunicación CCN desactiva la
unidad, todos los diodos presentes sobre la tarjeta se apagan.
