Ce dont vous aurez besoin.
Les outils suivants sont nécessaire pour monter une Zorgverdrive deluxe:
Un fer à souder
•
Une pompe à dessouder.
•
Un multimètre.
•
Des pinces pour couper les câbles, les pattes des composants.
•
Une pince à dénuder les câbles.
•
Des pinces/clés pour visser des écrous.
•
Un tournevis cruciforme.
•
Une alimentation 9v DC centre négatif.
•
C'est mieux si vous avez un générateur basses fréquence et un
•
oscilloscope sous la main.
Souder les composants.

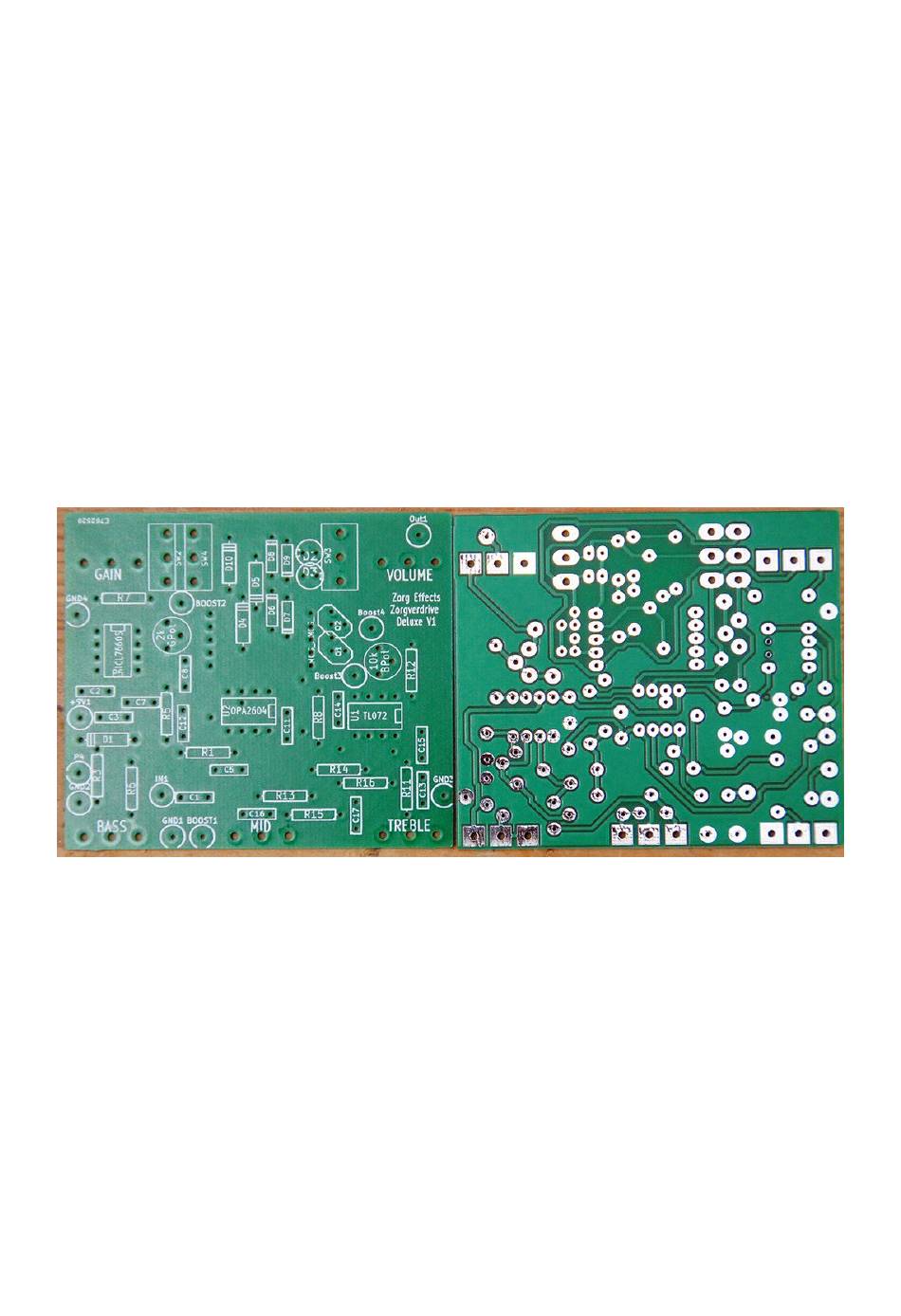

Voici le PCB, dessus et dessous:
Commencez par souder les jumpers en utilisant des morceaux de pattes des
résistances pour les faire. Il y en a 3 disposés comme sur cette photo:
Copyright Zorg Effects G.Denneulin december 2015 – For non commercial use only.
