Suivant l'option de course du bouton RATE choisie les composants suivants
sont fournis:
Normal: RATE1 = C5kOhm (Rev log). R13 = 150 Ohms.
Extended: RATE1 = C100kOhm (Rev Log). R13 = 150 Ohms. R35 = 39kOhms.
Les numéros des composants dans la colonne de gauche, C1, R1 etc.
correspondent à leur emplacement sur le PCB.
Ce dont vous aurez besoin.
Les outils suivants sont nécessaires pour monter une Zorglonde:
Un fer à souder assez précis pour souder quelques CMS.
•
Une pompe à dessouder.
•
Un multimètre.
•
Des pinces pour couper les câbles, les pattes des composants.
•
Une pince à dénuder les câbles.
•
Des pinces/clés pour visser des écrous.
•
Un tournevis cruciforme.
•
Une alimentation 9v DC centre négatif.
•
Un générateur basses fréquence et un oscilloscope.
•
Souder les composants.

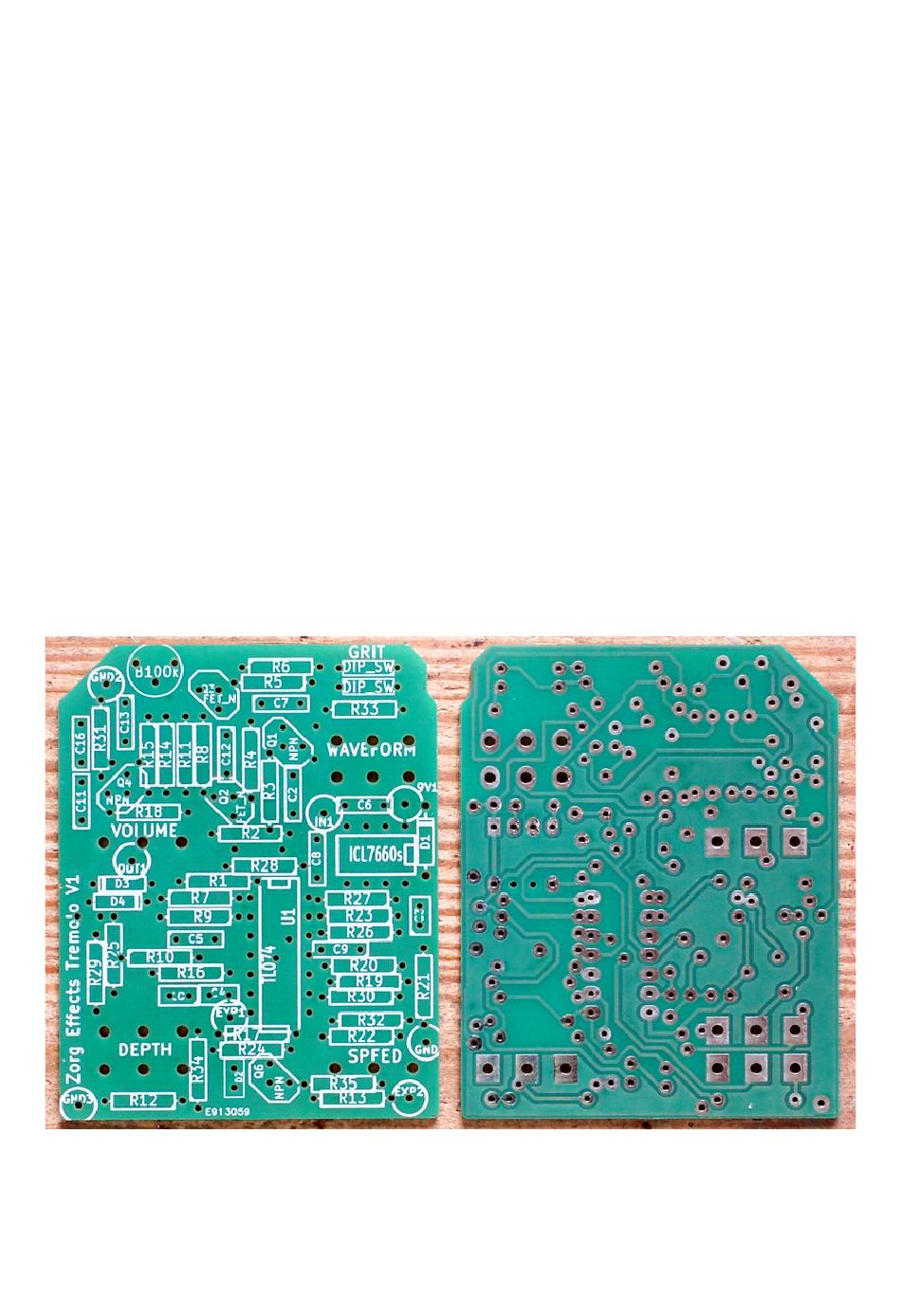

Voici le PCB, dessus et dessous:
