– S'il est froid, vérifiez que vous ayez environ -9v sur la patte 5 de
l'ICL7660. Si ce n'est pas le cas votre ICL7660 est sans doute mort.
Entre -7v et -9 c'est valable. Entre -2v et -7v c'est bizarre. Vérifiez que
tous vos composants sont bien à leurs places respectives et sans court
circuits entre eux.
Pas d'audio (ou si mais c'est moche)? (Même avec le volume et le gain à
100%?)
Il vous faudra alors un oscilloscope et un générateur de basses fréquences.
Envoyez un signal sinusoïdal de 400Hz dans l'entrée de la pédale. Ensuite

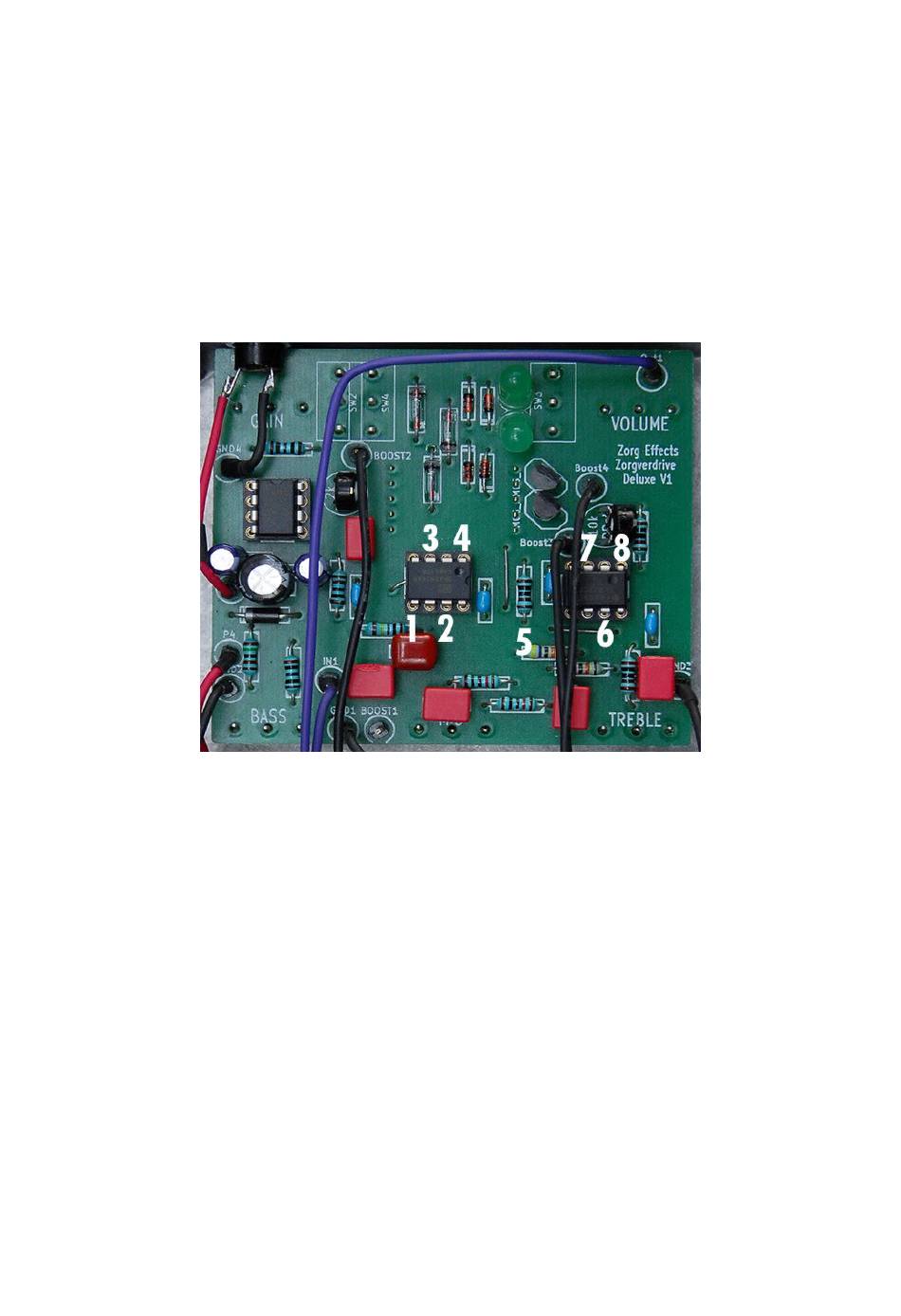

vérifiez les points de test ci dessous pour voir si vous retrouvez votre
sinusoïdale. Ils sont dans l'ordre du flux du signal :
1- C'est l'entrée. Si vous n'avez pas de signal là, cela vient certainement d'une
mauvaise soudure sur votre câblage.
2- Sortie du buffer d'entrée. Aucun signal à cet endroit veut dire que votre
OPA2604 est peut être mort.
3- Sortie du filtre passe haut. Si il n'y a pas de signal à cet endroit il y a un
soucis avec votre filtre passe haut.
4- Sortie de l'étage de gain. Aucun signal à cet endroit, vérifiez vos soudures
sur les 3 interrupteurs soudés sur la carte ou votre OPA2604 est peut être
mort.
5- Entrée le l'étage de filtre medium.
6- Sortie du filtre medium. Si il n'y a pas de signal à cet endroit il y a un soucis
avec votre filtre medium ou votre TL072 est peut être mort.
7- Entrée du buffer de sortie. Si il n'y a pas de signal à cet endroit il y a un
soucis avec votre filtre passe bas.
8- Sortie du buffer de sortie. Aucun signal à cet endroit veut dire que votre
TL072 est peut être mort.
Copyright Zorg Effects G.Denneulin december 2015 – For non commercial use only.
