CONTROLE ET CALAGE DE LA DISTRIBUTION
Moteur : 220 A 2.000 (suite)

CALAGE DE LA DISTRIBUTION

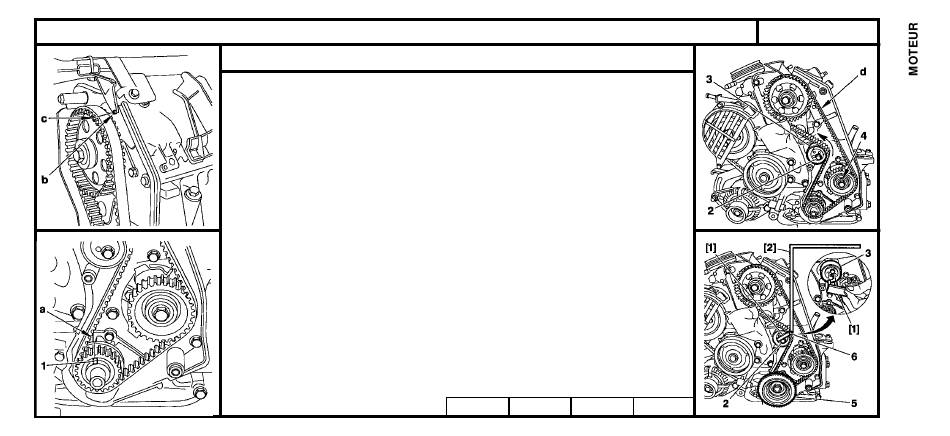

- Tourner le vilebrequin en faisant coincider les repères de vilebrequin, clavette
(1) et bossage (a), les repères d'arbre à cames, touche de peinture (A) et
bossage (b).
- Desserrer l'écrou (2).
- Basculer le galet (3) sur la gauche.
- Déposer la courroie.
IMPERATIF : Vérifier que le galet (3) tourne librement (absence point dur).
- Placer la courroie neuve brin (d) tendu dans l'ordre suivant :
- Arbre à cames, arbre auxiliare (4), vilebrequin, galet tendeur.
RÉGLAGE DE LA TENSION DE COURROIE.
- Reposer la poulie de vilebrequin (5) et son écrou.
- Engager l'outil [1] dans l'excentrique du galet (3).
- Fixer l'outil [2] sur l'outil [1] (vis M8 x 125 x 20) sans serrer.
IMPERATIF : Positionner l'outil [2] face supérieure à l'horizontal.
- Serrer la vis (6) (M8 x 125 x 20).
- Effectuer deux tours de vilebrequin (sans revenir en arrière).
- Serrer l'écrou (2) à 4,5 m.daN et déposer les outils.
B1BP1WEC B1BP1WDC B1BP1WFC B1BP1WGC
87
JUMPY 1.6 i
