LEGRAND CM7020 Notice D'installation

Doc. # 1507243 08/18 Rev B
Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue:
Country of Origin: Made in China • Pays ďorigine: Fabriqué en Chine • Pais de origen: Hecho en China
Camera Lens
Objectif de la caméra
Lente de la cámara
1
CABLE RUN AND MOUNTING PLATE INSTALLATION
INSTALLATION DE CÂBLE ET PLAQUE DE MONTAGE
GESTIÓN DE CABLE Y PLACA DE MONTAJE DE LA
Run Cat 5/6 cable from enclosure mounted device supplying power over Ethernet (PoE) to single gang box/low voltage ring at intended
camera location. Terminate the cable per the wiring diagram in figure 1. Attach mounting plate to gang box at the screw holes shown
in figure 2.
Exécution câble Cat 5/6 du boîtier monté appareil alimentation par Ethernet
(PoE) à jonction simple boîte/basse tension anneau situé sur emplacement
de la caméra prévue. Terminer le câble par le schéma de câblage de la
figure 1. Fixez la plaque de montage au coffret de branchement au niveau
des trous de vis illustré à la figure 2
Funcionamiento cable de Cat 5/6 del recinto montado dispositivo de
suministro de energía sobre Ethernet (PoE) al anillo de tensión simple caja
baja en la ubicación prevista de la cámara. Terminar el cable por el esquema
en la figura 1. Coloque la placa de montaje a la caja de la cuadrilla en los
orificios de tornillo que se muestra en la figura 2.
T688A Wiring
Figure 1
2
CAMERA CONNECTION AND MOUNTING
MONTAGE ET BRANCHEMENT DE LA CAMÉRA
MONTAJE Y CONEXIÓN DE LA CÁMARA
Using the supplied coupler to connect the camera to the Cat 5/6 cable and feed the wire excess wire through the mounting plate hole.
Attach camera to the mounting plate at the screw holes shown in figure 3.
Utilisant la prise fournie connecter la caméra au câble Cat 5/6 et passer le fil
excédentaire dans le trou de plaque de montage. Fixer la caméra sur la plaque
de montage au niveau des trous de vis illustré à la figure 3.
Usando el acoplador suministrado conecte la cámara al cable de Cat 5/6
y alimentar el alambre sobrante a través del orificio de la placa de montaje.
Conecte la cámara a la placa de montaje en los agujeros de tornillo que se
muestra en la figura 3.
IR Array
Et tableau
Y arreglos de discos
R R J J 4 - 4 - 5 5
P P n i n i
1 1 – – W W h h t i t i / e / e G G e r e r en e n
2 2 – – G G e r r e n e e n
3 – 3 – W W i h i h e t e t O O a r a r n n e g g e
4 4 – – B B u l e u l e
5 5 – – W W i h i h e t e t B / B / u l u l e e
6 – 6 – O O a a r r n n e g g e
7 7 – – W W i h i h e t e t B / B / o o r r w w n n
8 – 8 – B B o o r r w w n n

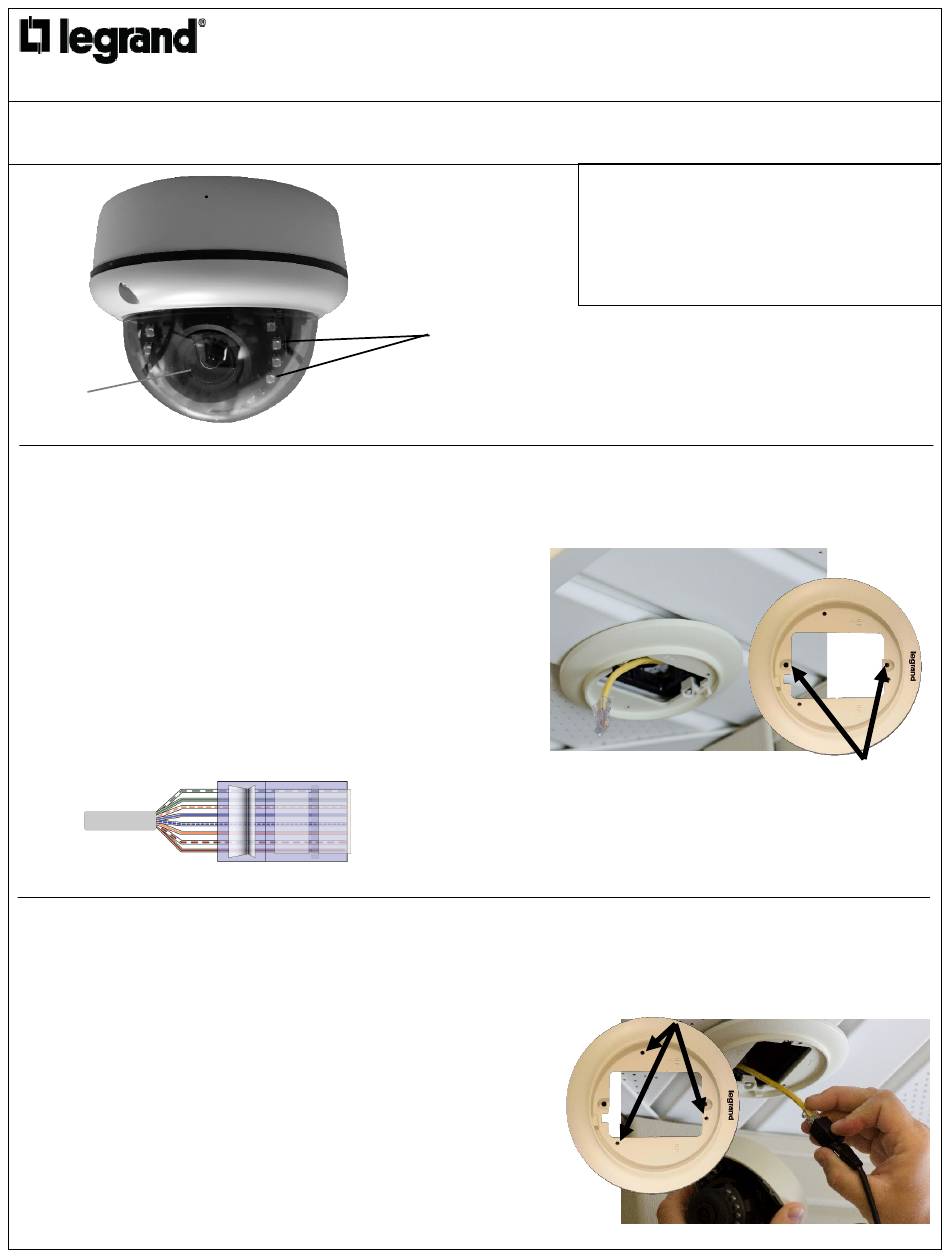

Exterior IP Dome Camera
Caméra dôme IP extérieur
Cámara domo IP exterior
Installation Instructions • Notice ďInstallation • Instrucciones de Instalación
CM7020
INSTALLATION INSTRUCTIONS
Please read these instructions completely before you begin.
NOTICE D'INSTALLATION
Veuillez lire toutes ces instructions avant de commencer.
INSTRUCCIONES DE INSTALACIÓN
Lea completamente estas instrucciones antes de comenzar.
Figure 2
Use these screw holes
Figure 3
Use these screw holes
