- Page 2 N.B. : La version d’origine de ce manuel est en anglais et est publiée par Fancom B.V. ou l’une de ses filiales (ci- après désignées par Fancom). En cas de modifications apportées à ce manuel par un tiers, elles ne sont ni vérifiées ni approuvées par Fancom.
- Page 3 Utilisation de ce manuel ........................1 Consignes de sécurité et avertissements ..................2 Installation du IMS ............................3 Montage de l' IMS ........................... 3 Branchement de l' IMS ........................3 Test de l' IMS ..........................6 Utilisation du IMS ............................7 Réglage de l'interrupteur ........................
- Page 4 Ce manuel a été compilé avec le plus grand soin. Si vous découvrez toutefois une erreur, veuillez en informer Fancom B.V.. Pour toute question ou demande d’assistance, veuillez contacter le SAV local de Fancom. Les pictogrammes suivants sont utilisés dans ce manuel : Conseils et suggestions.
- Page 5 Avant d’installer l'IMS et de le mettre en service, lisez attentivement les instructions, consignes et conditions. Ce paragraphe comprend un certain nombre de consignes générales de sécurité. L'installation de l'appareil et la correction de tout dysfonctionnement doivent être effectuées par un électricien agréé. La garantie ne s’applique pas en cas d’installation du produit d’une façon autre que celle indiquée par Fancom.
-
Page 6: Définition De L'adresse D'e/S
Testez le IMS (voir page 6). Lors du montage et de l’installation de l'IMS, respectez les consignes suivantes : N’installez jamais la solution IMS dans une pièce renfermant des animaux du fait de la commande (manuelle). Placez la solution IMS à une hauteur permettant d’utiliser la commande manuelle. - Page 7 DIP 8 On (sens de rotation par défaut) Off (sens de rotation inverse)
-
Page 8: Réglage De La Mesure De Température
Réglage de la mesure de température En tant que module réseau d’E/S, l’IMS peut mesurer la température proprement dite. Cette valeur peut être utilisée par l'ordinateur de commande ou pour un réglage indépendant en cas d'urgence. La tension d'entrée (Ain) peut être utilisée comme entrée pour le capteur de température. -
Page 9: Branchement En Tant Que Terminal Classique

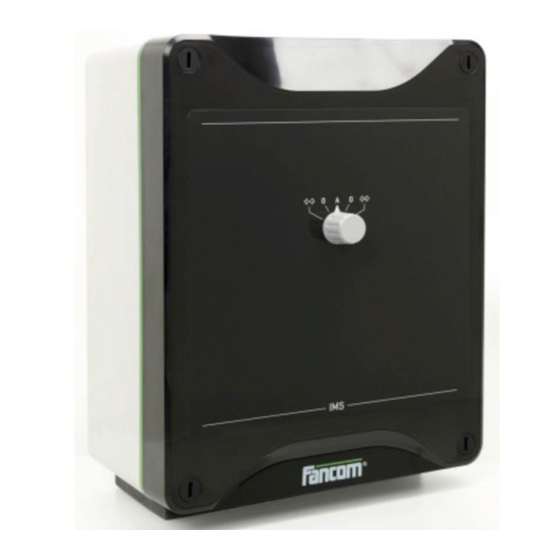

Branchement en tant que terminal classique Lorsqu’il est utilisé comme un terminal classique, l’IMS est commandé par une tension de signal de 0-10V ou 10- 0V. Aucune mesure de température n’est possible dans cette application. - Page 10 L'interrupteur à l'avant de l'IMS permet les réglages suivants : mode automatique (AUT), ouverture/fermeture manuelle ou désactivation (0). Les sélections manuelles agissent directement sur l'actionneur, sans passer par le module intelligent.
- Page 11 Le différentiel minimum entre les positions ouverte et fermée doit être de 2,2 V. Afficheur À la mise sous tension de l’IMS, trois caractères s’affichent successivement. Ils indiquent le numéro de version du logiciel (un caractère par seconde). Pendant le réglage, des indications s'affichent.
- Page 12 Réglez les interrupteurs de fin de course en positions ouverte et fermée de l'actionneur connecté. Si nécessaire, il est possible de brancher les interrupteurs de fin de course à l'IMS. Retirez le cavalier des bornes Cl, Op et C (interrupteurs de fin de course) avant le branchement.
- Page 13 Appuyez sur le bouton-poussoir jusqu'à ce que le numéro 1 apparaisse à l'écran puis relâchez le bouton. Le IMS est maintenant en mode de réglage 1 %. Lorsque vous relâchez le bouton, un tiret apparaît sur l'écran. Si un potentiomètre est utilisé, réglez-le avec un tournevis de manière à ce que le tiret soit au milieu de l'écran.
- Page 14 Appuyez sur le bouton-poussoir pour confirmer le réglage. La lettre apparaît alors sur l'écran. Elle indique que le réglage est effectué. à l’écran ? Si c'est le cas, cela signifie que le réglage a échoué. Si aucune Y a-t-il autre chose que amélioration ne se produit, recommencez la procédure en entier en commençant par le réglage de la position fermée.
-
Page 15: Aucun Signal De Commande (Communication)
Si vous utilisez une alimentation de secours externe (onduleur), le courant 230 Vca n’est pas interrompu. L’onduleur doit toutefois être équipé d’une sortie PF (Power Fail) (contact normalement ouvert), reliée à l'entrée PF de l’IMS; à chaque fois que l’alimentation secteur est interrompue. L’IMS; fait passer l'actionneur en position apparaît à l’écran. - Page 16 Appuyez sur le bouton-poussoir jusqu'à ce que apparaisse à l'écran puis relâchez le bouton. Au bout de quelques secondes, une alarme s'affiche. Éteignez. Réglez les commutateurs DIP. Allumez. Tous les paramètres par défaut sont maintenant restaurés. Réglez le IMS (voir page 7).
- Page 17 La notification d’une alarme retirée peut être supprimée en appuyant sur le bouton-poussoir du circuit imprimé. Un ordinateur connecté à l’IMS via un réseau d’E/S peut prendre en charge la notification d’alarme (dès lors qu’il reconnaît cette fonctionnalité). Il est possible d’effectuer un test d’alarme (A7) en appuyant sur le bouton-poussoir jusqu’à ce que l’indication...
- Page 18 Chaque module réseau connecté dispose d’une adresse unique. En cas de modification d’une adresse, le module réseau correspondant doit être redémarré (mise sous/hors tension). Type d'entrée/sortie Type de sortie Numéro de séquence d'adresses IMS Position de la prise d’air "Adresse IMS".01 Type d'entrée Mesure analogique (temp.)
- Page 21 Fabricant : Fancom B.V. Adresse : Industrieterrein 34 Ville : Panningen (The Netherlands) certifie, par le présente, que : est conforme aux dispositions suivantes : Directive sur les basses tensions 2006/95/CE conformément à la norme NEN-EN-IEC 61010-1: 2010 Directive sur les émissions électromagnétiques 2004/108/CE Émissions conformément à...
