TX1 & TX2

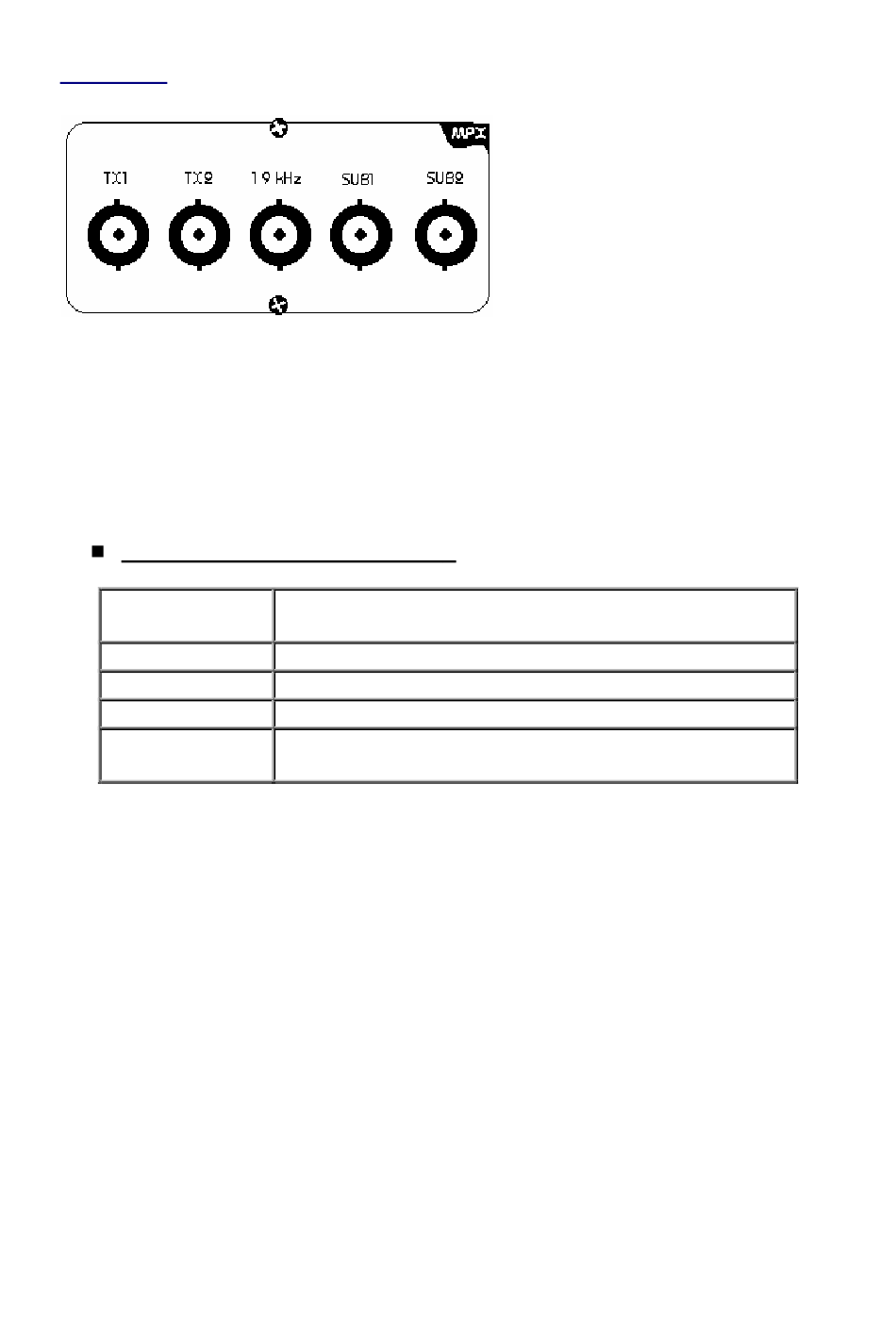

Le DBP 7+4 est doté deux sorties multiplex "TX1 et TX2" réglables séparément
depuis le logiciel de contrôle du DBP 7+4.
Les connecteurs sont de type BNC femelle.
Attention : le signal MPX étant relativement "fragile", nous vous conseillons de
toujours utiliser des câbles le plus court possible. Un câble standard pourra être
utilisé sur une longueur de 2m. Pour de plus grandes liaisons utilisez un câble de très
bonne qualité.
Caractéristiques pour TX1 & TX2
Connecteur
embase type
Câblage
Impédance
Niveau délivré
Longueur de câble
préconisé
Le DBP 7+4 est doté de deux entrées destinées à l'insertion de sous-porteuses
"SUB1 et SUB2".
Ces deux entrées fonctionnent en gain unitaire, par conséquent aucun accès en
réglage de gain n'est accessible depuis le logiciel de contrôle. Ces deux entrées
peuvent êtres utilisées pour l'insertion de signaux RDS, SCA, SWIFT, DARC...
BNC femelle
Masse=corps du connecteur, Pt chaud=Pin centrale
75 Ohms
De - l'infini à + 22 bd
2 mètres
