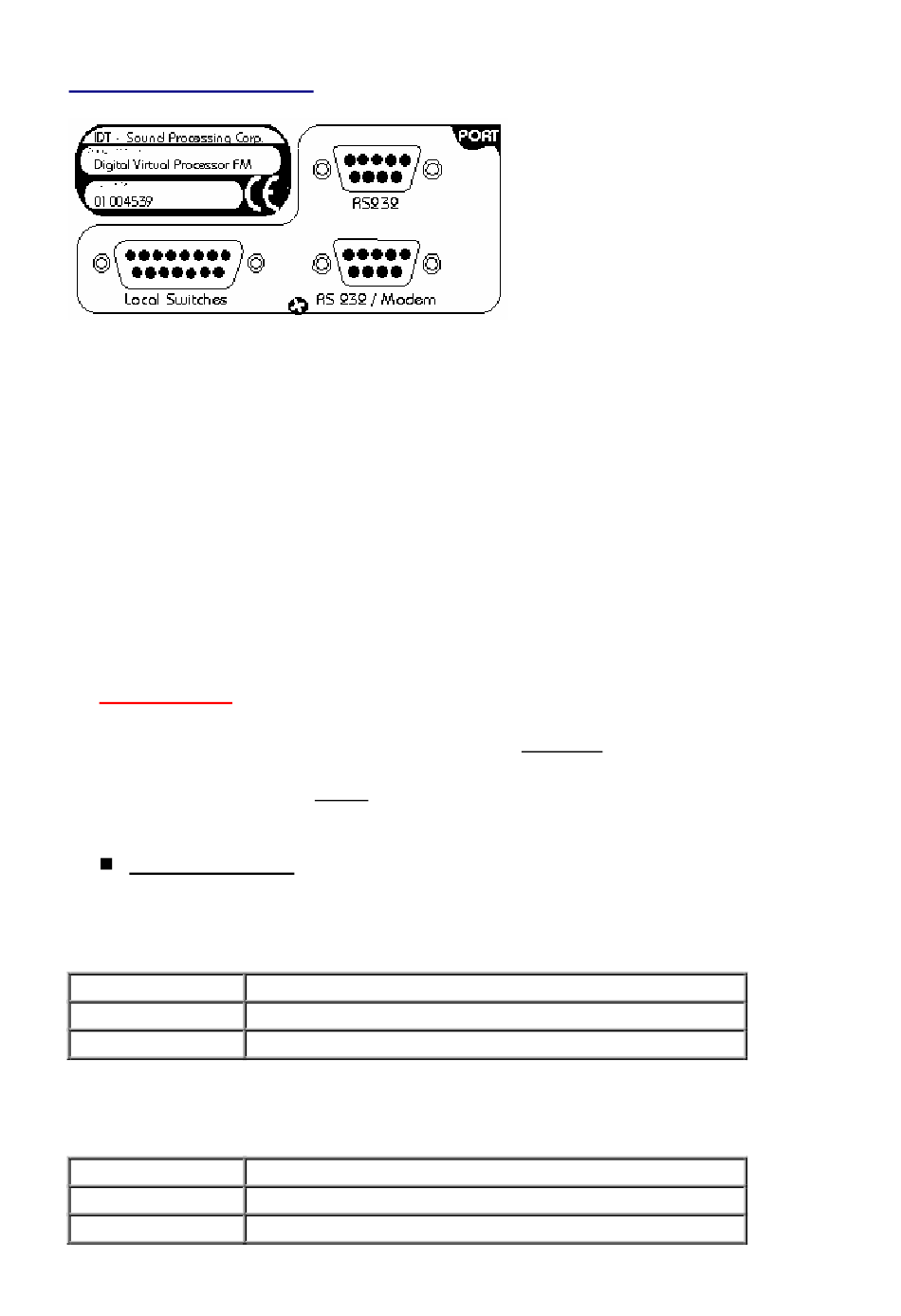

RS 232 - RS 232 Modem
Le DBP 7+4 est doté de deux accès de type série aux normes RS 232 :
RS 232
RS 232 Modem
La possibilité de laisser un modem connecté en permanence :
Comme vous avez pu le constater, l'un des ports série porte la mention "RS 232 /
Modem". Ce port permet l'initialisation du modem pour faciliter la mise en service
de celui-ci. Ce port est optimisé pour l'utilisation de modem, néanmoins il peut
être utilisé comme port de communication normal avec un câble croisé
NULL/MODEM.
ATTENTION :
Le connecteur série RS232 décrit ci-dessus est remplacé par le connecteur situé à
coté du connecteur RJ45 dans les appareils équipés de cartes Ethernet TCP/IP.
Ce connecteur est donc inactif.
Caractéristiques
Port : RS 232
Connecteur type
Câblage
Longueur max.
Port : RS 232 / Modem
Connecteur type
Câblage
Longueur max.
Embase Mâle
2=RX 3=TX 5=Masse
10 mètres
Embase femelle
1=DCD 2=TX 3=RX 4=DTR 5=Masse 7=RTS 9=RING
10 mètres
18
