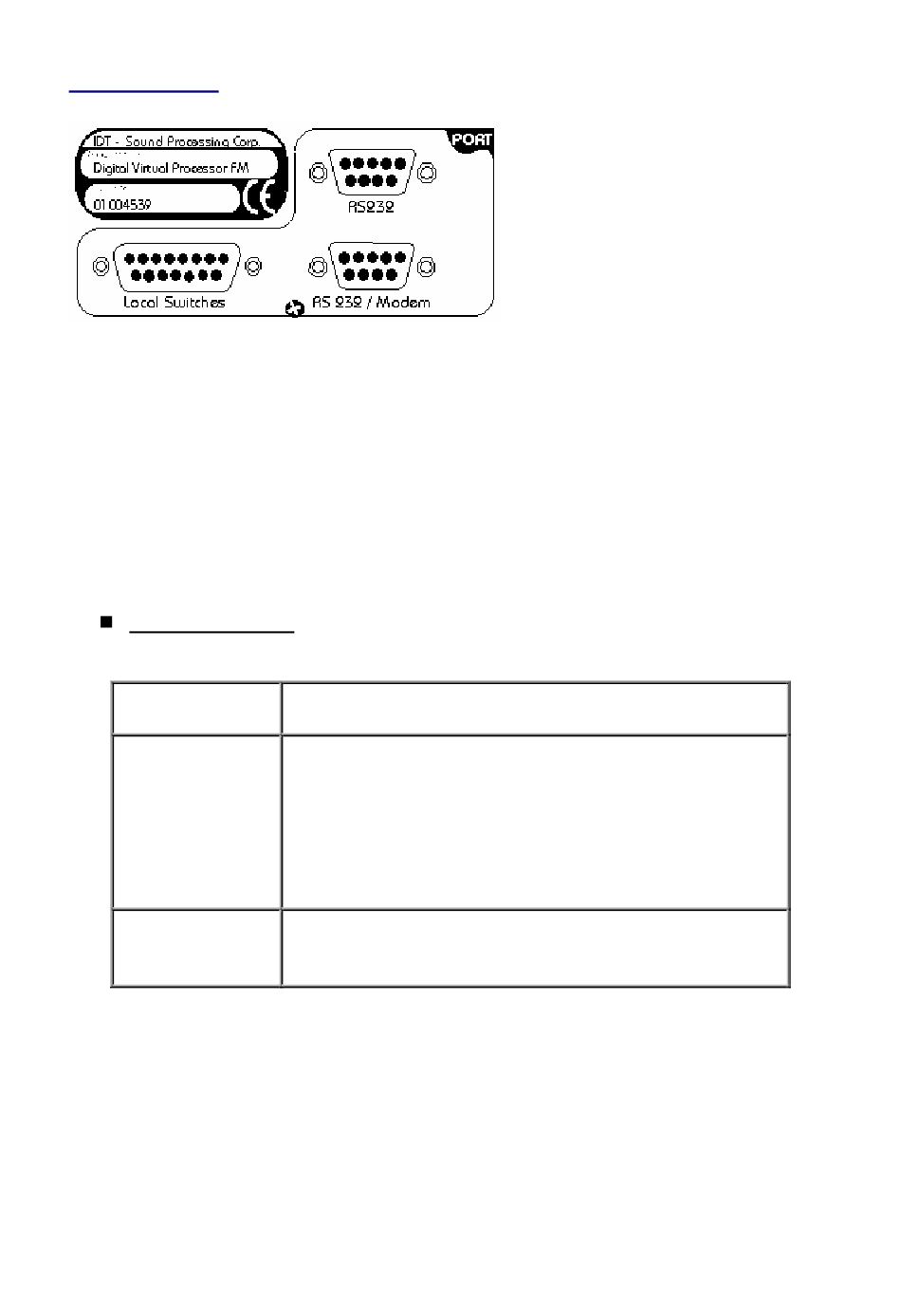

Local Switches
Le connecteur "Local Switches" est destiné à la commutation des presets par boucle
sèche. Sur le DBP 7+4 le connecteur embase est de type SUB D 15 points.
Le DBP 7+4 autorise la commutation de 10 presets, celle-ci est réalisée par la mise à
la masse de l'une des 10 premières broches (pins) du connecteur. La commutation
peut être effectuée par contact maintenu ou par contact fugitif.
Caractéristiques
Connecteur
embase type
Câblage
Longueur
maximum du
câble
SUB D 15 point femelle
Pin 1 = Preset 1 - Pin 2 = Preset 2 - Pin 3 = Preset 3 -
jusqu'à 10
...
Pin 11 - Stéréo ON
Pin 12 - Stéréo OFF
Pin 13 – AF List 1
Pin 14 – AF List 2
Pin 15 = Masse.
10 mètres
19
