Options d'installation du BikeWing au BikeBase

NOTE: Le Stinger ou la base en Y du BikeWing peut
être inséré dans le tube receveur du BikeBase, selon les
préoccupations touchant la hauteur de l'aile ou les autres
questions de dégagement ou de hauteur.

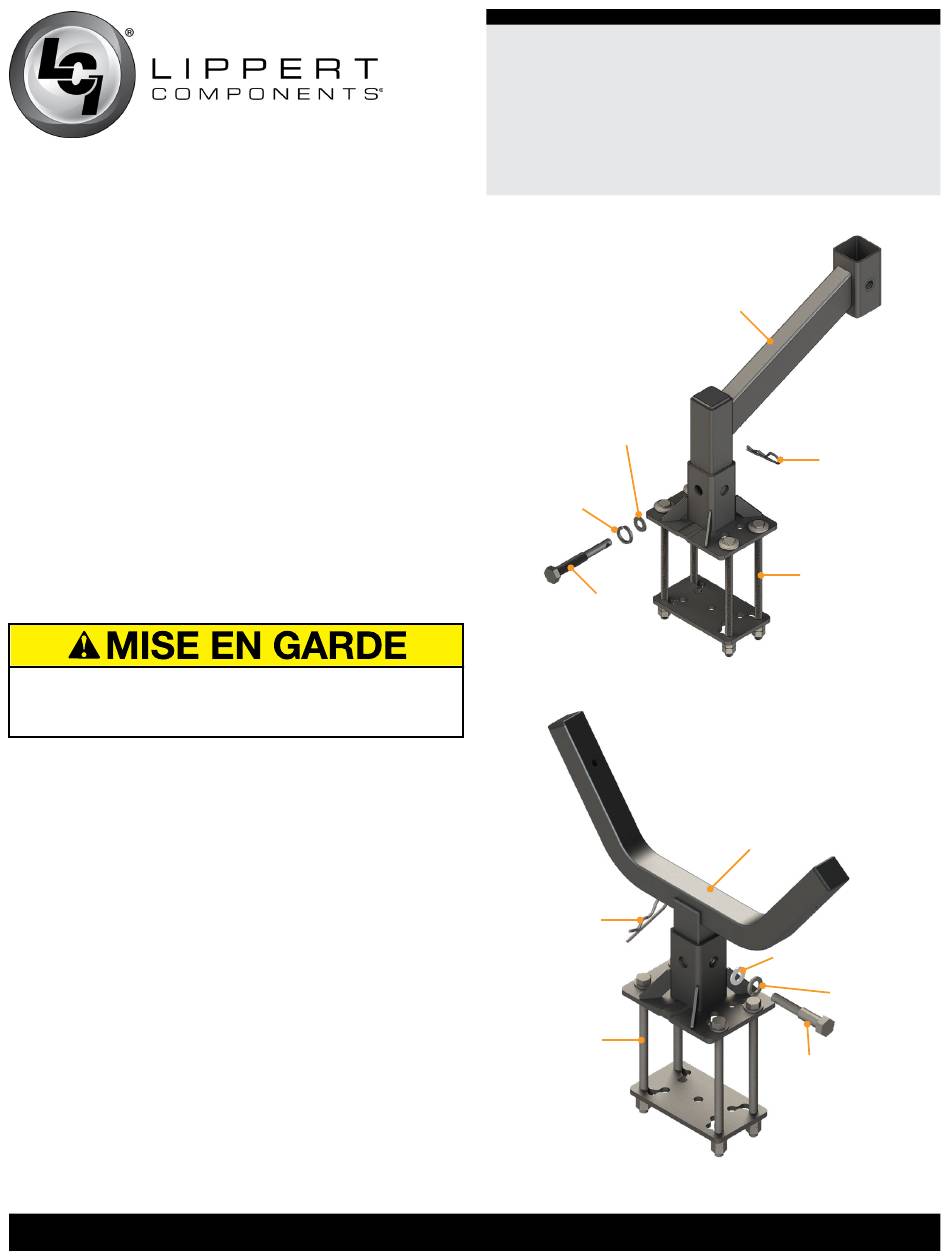

1. Fixer le BikeWing Stinger (Fig. 2) ou la base en Y du
BikeWing (Fig. 3) dans le tube receveur du BikeBase avec
une tige NoMotion et des rondelles. Installer d'abord la
rondelle d'arrêt fendue, puis la rondelle plate sur la tige
NoMotion.
NOTE: La rondelle plate est placée contre la surface du
BikeBase, tandis que la rondelle d'arrêt fendue est en
contact avec la tête de boulon
2. Bien serrer la tige NoMotion avec une clé à douille
de ¾ po jusqu'à ce que la rondelle d'arrêt fendue soit
complètement comprimée.
S'ASSURER QUE LA TIGE NOMOTION EST BIEN SERRÉE
AVANT D'INSTALLER D'AUTRES COMPOSANTS JACK-IT
OU CHARGES ET AVANT LE TRANSPORT.
3. Insérer la goupille épingle fendue dans le trou à
l'extrémité de la tige NoMotion.
lci1.com 574-537-8900
Hitch-IT
BikeWing
Installation and Owner's Manual
(For Aftermarket Applications)
Rondelle plate
Rondelle
d'arrêt
fendue
Tige
NoMotion
Fig.2
Goupille
épingle
fendue
BikeBase
Fig.3
5
CCD-0002231
BikeBase
™
Combo Unit
™
BikeWing
Stinger
Goupille
épingle
fendue
BikeBase
Base en Y
BikeWing
Rondelle plate
Rondelle
Tige
NoMotion
/
™
d'arrêt
fendue
Rev: 01.03.19
