Elektrische aansluiting

Voorzichtig!
Alle elektrische aansluitingen moeten door
een erkende elektricien worden uitgevoerd.
De elektrische installatie en de bedrading
moeten conform de geldende voorschriften
worden uitgevoerd.
De klimaateenheid moet spanningsloos zijn
als de RMU 40 wordt geïnstalleerd.

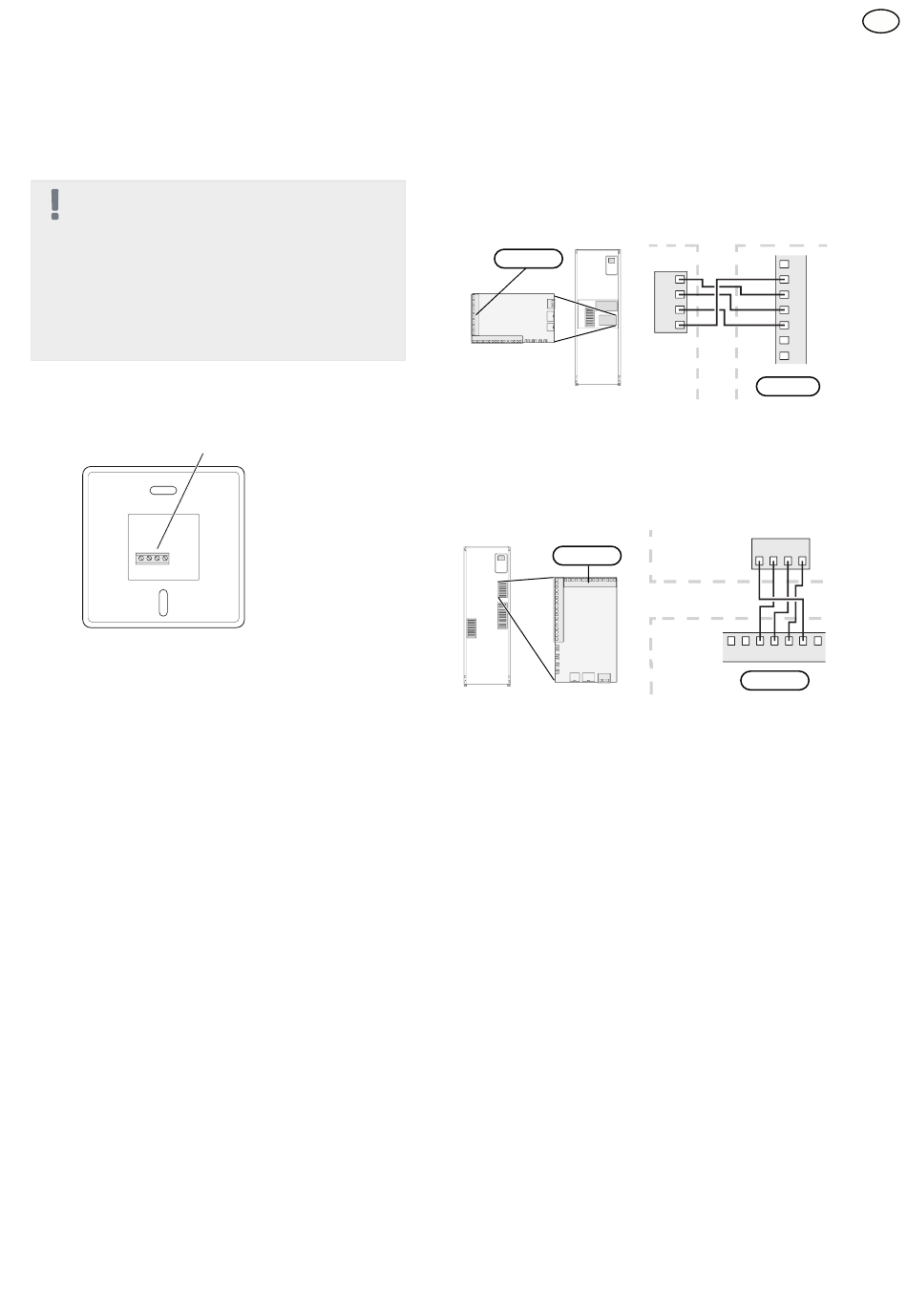

Communicatie aansluiten
RMU 40
Klemmenstrook
+12V GND B A
Gebruik kabeltype LiYY, EKKX of soortgelijk voor de
volgende aansluitingen.
F1145/F1155
De klemmenstrook in de RMU 40 wordt aangesloten
op klemmenstrook X4:9–12 op de ingangskaart (AA3)
in de warmtepomp.
AA3-X4
F1245/F1255
De klemmenstrook in de RMU 40 wordt aangesloten
op klemmenstrook X4:9–12 op de ingangskaart (AA3)
in de warmtepomp.
AA3-X4
RMU 40 Warmtepomp
RMU 40 F1145
13
A
12
B 11
GND
10
+12V 9
8
7
AA3-X4
+12V GND B A
RMU 40
RMU 40
Warmtepomp
F1245
7 8 9 10 11 12 13
AA3-X4
+12V GND B A
RMU 40
F1245
7 8 9 10 11 12 13
