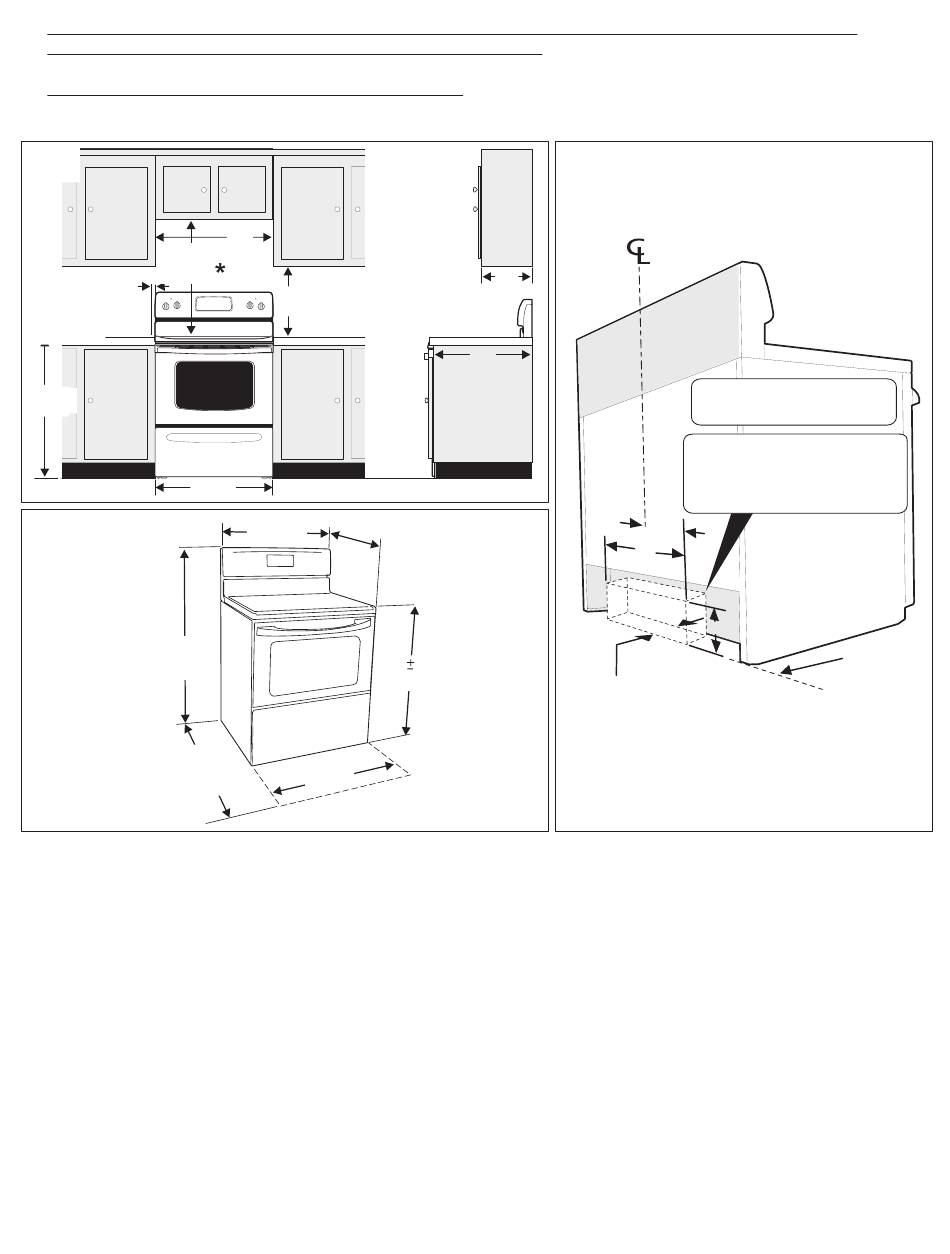

Dimensions et espaces libres

1. Laissez des espaces libres adéquats entre la cuisinière et les surfaces combustibles adjacentes.
2. Localisation—Vérifiez l'endroit où la cuisinière sera installée. Assurez vous que les alimentations d'électricité
sont adéquates et que le plancher est solide.
3. Les distances indiquées doivent être appliquées. Les distances données sont minimales. La surface de
support doit être solide et au niveau.
VUE DE
FACE
30"
(762 mm)
Minimum au Minimum
Espace minimum
mur de chaque
1"
aux côtés de la
côté de la plage
(25 mm)
cuisinière, au
au-dessus
dessus de 914 mm
de 35¾ "de
(36")
hauteur
35¾"
36"
908 mm
(914 mm)
(762 mm)
DIMENSION HORS
TOUT DE LA
CUISINIÈRE
48"
(1219 mm)
Maximum
(1245 mm)
Maximum
Porte ouverte
*762 MM (30") MINIMUM D'ESPACE LIBRE DOIVENT ÊTRE LAISSÉS ENTRE LA PARTIE SUPÉRIEURE DE LA SURFACE DE
CUISSON ET LE DESSOUS D'UNE ARMOIRE DE BOIS OU DE MÉTAL NON PROTÉGÉ
OU UN MINIMUM DE 610 MM (24") LORSQUE LE DESSOUS DE L'ARMOIRE DE BOIS OU DE MÉTAL EST PROTÉGÉ PAR
AU MOINS 6 MM (1/4") DE CELLODERME IGNIFUGE RECOUVERT PAR UNE FEUILLE D'ACIER D'AU MOINS 28 DE JAUGE,
D'ACIER INOXYDABLE DE 0.4 MM (0.015"), D'ALUMINIUM DE 0.6 MM (0.024") OU DE CUIVRE DE 0.5 MM (0.020").
L'ESPACE LIBRE EST LE MINIMUM POUR L'ARRIÈRE DE LA CUISINIÈRE. SUIVEZ TOUTES LES EXIGENCES DE DIMENSIONS
FOURNIES CI-DESSUS AFIN D'ÉVITER LES DOMMAGES À LA PROPRIÉTÉ, LES RISQUES D'INCENDIE AINSI QUE DES
COUPES ERRONÉES D'ARMOIRES ET DE DESSUS DE COMPTOIR.
DES ARMOIRES D'ESPACE DE RANGEMENT SITUÉES AU-DESSUS DES UNITÉS DE SURFACE DEVRAIENT ÊTRE ÉVITÉES AFIN
D'ÉLIMINER LES RISQUES DE BRÛLURES OU D'INCENDIE EN TENDANT LA MAIN PAR-DESSUS LES UNITÉS DE SURFACE
CHAUDES. LE RISQUE PEUT ÊTRE RÉDUIT EN INSTALLANT UNE HOTTE DE CUISINIÈRE QUI DÉPASSE HORIZONTALEMENT
D'AU MOINS 127 MM (5") LE DESSOUS DES ARMOIRES SI DES ARMOIRES D'ESPACE DE RANGEMENT SONT INSTALLÉES.
10
30"
(762 mm)
Distance min.
18"
des armoires de
(457 mm)
chaque côte de
la cuisinière
30"
Aucun espace requis sous la surface de
cuisson et à l'arrière de la cuisinière.
25- 3/4"
30"
28-3/4" (730.3 mm) avec poignée de porte
(654 mm)
26-3/8" (670 mm) sans poignée de porte
(762 mm)
(914 mm) (3 mm)
49"
29- 7/8"
(759 mm)
PROFIL
13"
15"
(330 mm) 381 mm
Profondeur max. des
armoires au dessus
de la cuisinière
25"
(635 mm)
36 1/8"
67mm (2-5/8") pour les modèles
89mm (3-1/2") pour les modèles
Ligne de
Centre de la
cuisinière
Toutes les dimensions de
l'emplacement de la sortie électrique
sont maximales
La région de la boîte pointillée montre la
localisation de la sortie électrique pour
une installation contre le mur
11"
(279 mm)
22"
(559 mm)
6"
(152 mm)
équipés avec tiroirs chauffants
équipés avec des tiroirs de
stockage
Mur
