1 7 . 1 7 . 1 7 . C o n n e c t e u r S y s t e m P a n e l ( 2 0 - p i n P A N E L 1 ) C o n n e c t e u r S y s t e m P a n e l ( 2 0 - p i n P A N E L 1 ) C o n n e c t e u r S y s t e m P a n e l ( 2 0 - p i n P A N E L 1 ) C o n n e c t e u r S y s t e m P a n e l ( 2 0 - p i n P A N E L 1 )
1 7 . 1 7 . C o n n e c t e u r S y s t e m P a n e l ( 2 0 - p i n P A N E L 1 )
Ce connecteur supporte plusieurs fonctions présentes sur les boîtiers.
P5AD2 PREMIUM

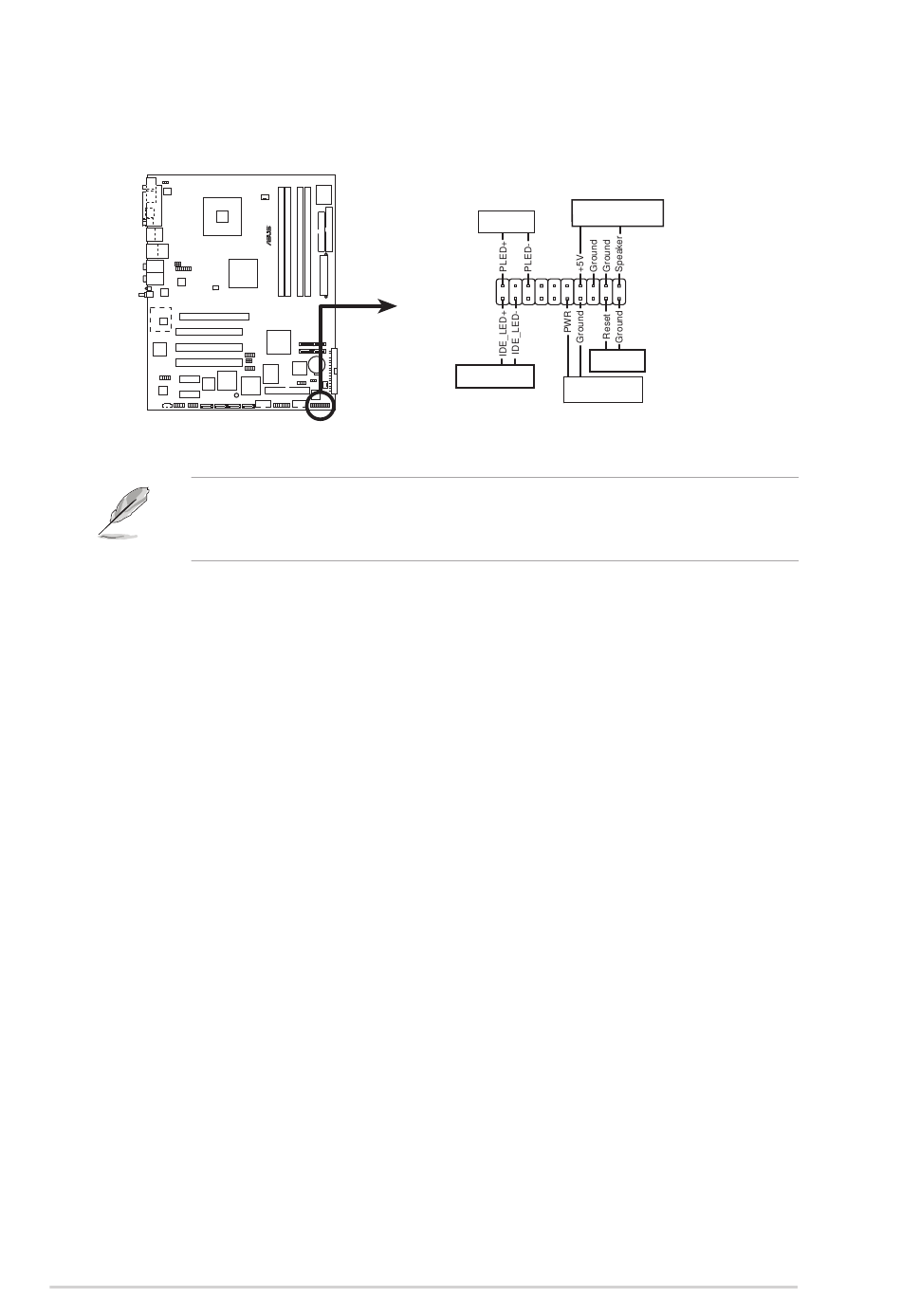

P5AD2 PREMIUM System Panel Connector
Le connecteur est doté de codes de couleurs pour une configuration plus
facile. Reportez-vous à la description des connecteurs ci-dessous pour
plus de détails.
• L E D d ' a l i m e n t a t i o n s y s t è m e ( V e r t / 3 b r o c h e s P L E D ) L E D d ' a l i m e n t a t i o n s y s t è m e ( V e r t / 3 b r o c h e s P L E D ) L E D d ' a l i m e n t a t i o n s y s t è m e ( V e r t / 3 b r o c h e s P L E D )
L E D d ' a l i m e n t a t i o n s y s t è m e ( V e r t / 3 b r o c h e s P L E D ) L E D d ' a l i m e n t a t i o n s y s t è m e ( V e r t / 3 b r o c h e s P L E D )
Ce connecteur 3 broches sert pour la LED d'alimentation système.
Connectez le câble "power LED" du boîtier sur ce connecteur. La LED
d'alimentation système s'allume lorsque vous allumez le système et
clignote lorsqu'il est en veille.
• A c t i v i t é H D D ( R o u g e / 2 b r o c h e s I D E _ L E D ) A c t i v i t é H D D ( R o u g e / 2 b r o c h e s I D E _ L E D ) A c t i v i t é H D D ( R o u g e / 2 b r o c h e s I D E _ L E D )
A c t i v i t é H D D ( R o u g e / 2 b r o c h e s I D E _ L E D ) A c t i v i t é H D D ( R o u g e / 2 b r o c h e s I D E _ L E D )
Ce connecteur 2 broches sert à la LED HDD Activity (activité du
disque dur). Reliez le câble HDD Activity LED à ce connecteur. La LED
IDE s'allume ou clignote lorsque des données sont lues ou écrites sur
le disque dur.
Haut parleur d'alerte système (Orange / 4 broches SPEAKER) Haut parleur d'alerte système (Orange / 4 broches SPEAKER)
• Haut parleur d'alerte système (Orange / 4 broches SPEAKER) Haut parleur d'alerte système (Orange / 4 broches SPEAKER) Haut parleur d'alerte système (Orange / 4 broches SPEAKER)
Ce connecteur 4 broches sert au petit haut-parleur d'alerte du boîtier.
Ce petit haut-parleur vous permet d'entendre les bips d'alerte
système.
•

Bouton d'alimentation ATX/Soft-off (Jaune / 2 broches PWRSW)

Bouton d'alimentation ATX/Soft-off (Jaune / 2 broches PWRSW) Bouton d'alimentation ATX/Soft-off (Jaune / 2 broches PWRSW) Bouton d'alimentation ATX/Soft-off (Jaune / 2 broches PWRSW) Bouton d'alimentation ATX/Soft-off (Jaune / 2 broches PWRSW)
Ce connecteur sert au bouton d'alimentation du système. Appuyer sur
le bouton d'alimentation (power) allume le système ou passe le
système en mode VEILLE ou SOFT-OFF en fonction des réglages du
BIOS. Presser le bouton d'alimentation pendant plus de quatre
secondes lorsque le système est allumé éteint le système.
• B o u t o n R e s e t ( B l e u / 2 b r o c h e s R E S E T ) B o u t o n R e s e t ( B l e u / 2 b r o c h e s R E S E T ) B o u t o n R e s e t ( B l e u / 2 b r o c h e s R E S E T ) B o u t o n R e s e t ( B l e u / 2 b r o c h e s R E S E T ) B o u t o n R e s e t ( B l e u / 2 b r o c h e s R E S E T )
Ce connecteur 2 broches est destiné au bouton "reset" du boîtier. Il
sert à redémarrer le système sans l'éteindre.
2 - 3 4 2 - 3 4
2 - 3 4 2 - 3 4 2 - 3 4
PLED
PANEL1
IDE_LED
C h a p i t r e 2 : I n f o r m a t i o n s s u r l e m a t é r i e l C h a p i t r e 2 : I n f o r m a t i o n s s u r l e m a t é r i e l
C h a p i t r e 2 : I n f o r m a t i o n s s u r l e m a t é r i e l C h a p i t r e 2 : I n f o r m a t i o n s s u r l e m a t é r i e l C h a p i t r e 2 : I n f o r m a t i o n s s u r l e m a t é r i e l
SPEAKER
Reset
PWRSW
