RV - RVR

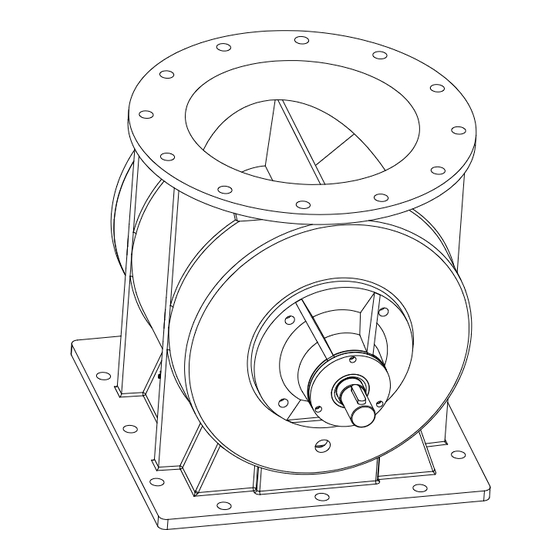

Explosion Protection Device
•
ROTARY VALVE CERTIFIED AS EXPLOSION PROTECTION DEVICES
•
ZELLENRADSCHLEUSEN ZERTIFIZERT ALS EXPLOSIONSSCHUTZ
EINRICHTUNGEN
•
DISTRIBUTEURS ALVEOLAIRES CERTIFIES COMME SYSTEMES
DE PROTECTION CONTRE LES EXPLOSIONS
•
ROTOVALVOLE CERTIFICATE COME SISTEMA DI PROTEZIONE CONTRO
LE ESPLOSIONI
Manual No. TOR.RV-RVR.EX.A.A5.0916.4L
Issue: A5 Latest update: September 2016
ORIGINAL INSTRUCTIONS IN ENGLISH
A
Code:
970202501E
Division: TOR
Publicité
Table des Matières
Sommaire des Matières pour WAMGROUP TOREX RV Serie
- Page 1 RV - RVR Explosion Protection Device • ROTARY VALVE CERTIFIED AS EXPLOSION PROTECTION DEVICES • ZELLENRADSCHLEUSEN ZERTIFIZERT ALS EXPLOSIONSSCHUTZ EINRICHTUNGEN • DISTRIBUTEURS ALVEOLAIRES CERTIFIES COMME SYSTEMES DE PROTECTION CONTRE LES EXPLOSIONS • ROTOVALVOLE CERTIFICATE COME SISTEMA DI PROTEZIONE CONTRO LE ESPLOSIONI Manual No. TOR.RV-RVR.EX.A.A5.0916.4L Code: Issue: A5 Latest update: September 2016 970202501E Division: TOR ORIGINAL INSTRUCTIONS IN ENGLISH...
- Page 2 All the products described in this catalogue are manufactured according to TOREX S.p.A. Quality System procedures. The Company’s Quality System, certified according to ISO 9001-2008 guarantees that the entire production process, from the customer’s order to the after sales service, can fulfil the product quality standard. Alle in diesem Katalog beschriebenen Produkte werden gemäß...
-
