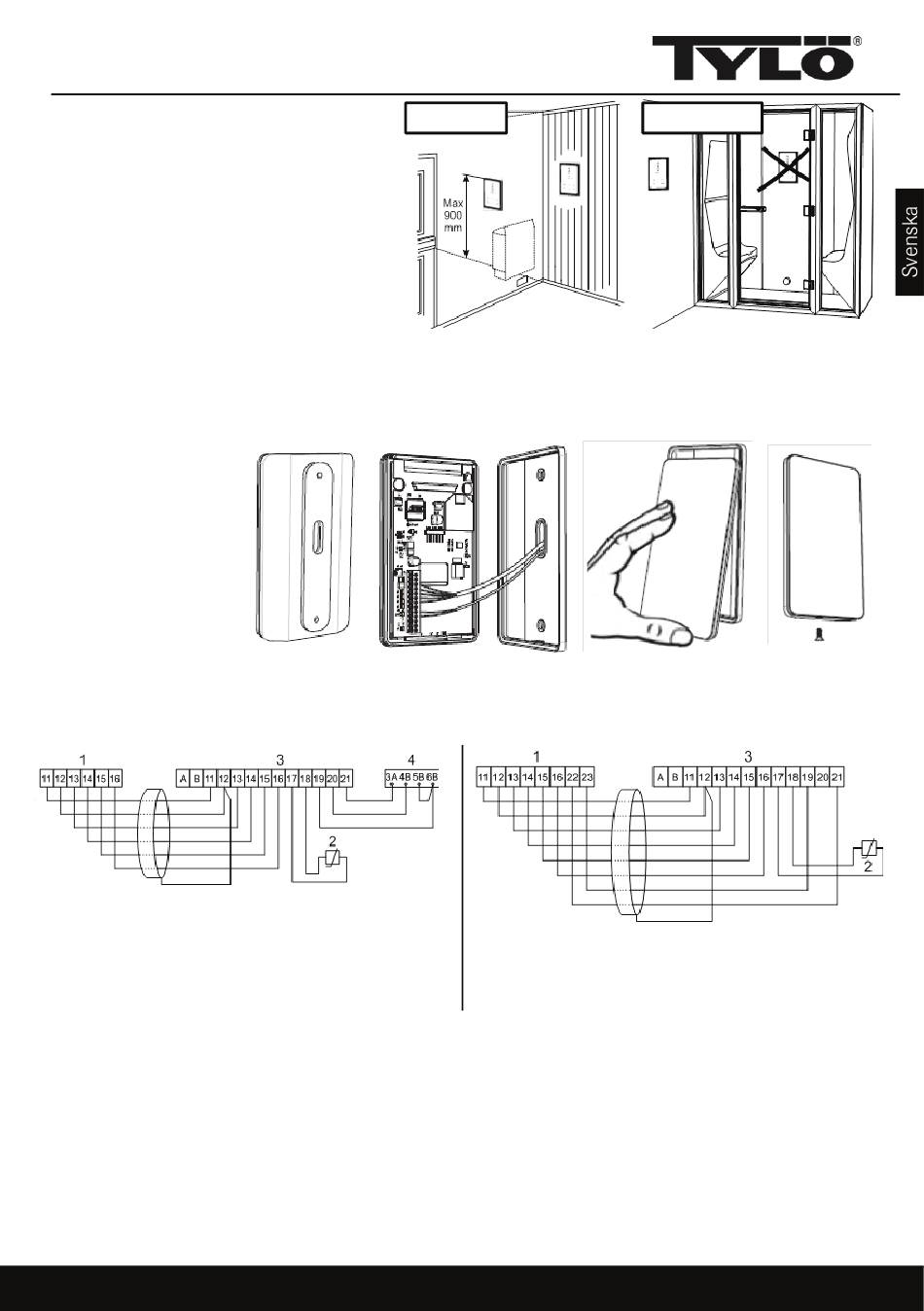

Monteringsanvisning h1
h1 kan placeras inne i eller utanför
bastun och utanför ångbadet. Om h1
skall placeras inne i ett basturum får
den övre kanten placeras högst 90
cm från golvet (se bild 1).
Börja med att vid behov sätta fast tätningen (se bild 2). Detta skall ske om h1 skall sitta inne i
ett ångrum eller om miljön är mycket fuktig. Skruva upp bakstycket på lämplig plats så att
elektriska kablar passerar genom avsedd öppning. Notera att hålet för fixeringsskruven skall var
i nederkant. Skruva fast ledningar i plinten enligt kopplingsschemat (se bild 3, 6 och 7).
För att förenkla
inkopplingen kan plinten
lossas från kretskortet.
Skjut manöverpanelens
glasparti och kretskort
underifrån och upp på
bakstycket och tryck in
underkanten (se bild 4).
Fäst fixeringsskruven i
underkant (se bild 5).

Kopplingsschema

1.Bastuaggregat/ånggenerator
2.Termistor (sensor)
3.h1
4.Externbrytare
Bild 6
Det finns möjlighet att ansluta en externbrytare till h1 panel via plint 19 och 20 på kretskortet
(även 21 om man även vill ha en indikeringssignal). Se kopplingsschema bild 6.
Momentan slutning: Brytaren fungerar som av/på för varje tryck.
Konstant slutning: Panelen går så länge slutning finns dock aldrig längre än inställd drifttid.
När aggregatet är på kommer indikeringslampan i externbrytaren att lysa. Om panelen är
programmerad för senare start blinkar indikeringslampan.
Funktionen med extern brytare fungerar ej med Combi Compact.
Basturum
Bild 2 Bild 3
5
Ångbadrum
Bild 1
Bild 4
1.Combi Compact RC
2.Termistor (sensor)
Bild 7 3.h1
Bild 5
