Dell Precision 3260 Compact Manuel D'entretien page 61

1. Connecteur PCIe du disque SSD M.2 2230/2280 (logement
SSD 1)
3. Connecteur de port vidéo (en option)
5. Connecteur SATA, câble flexible plat
7. Logement PCIe x8 Gen 3
9. Connecteur du ventilateur du processeur
11. Modules de mémoire
13. Connecteur WLAN M.2

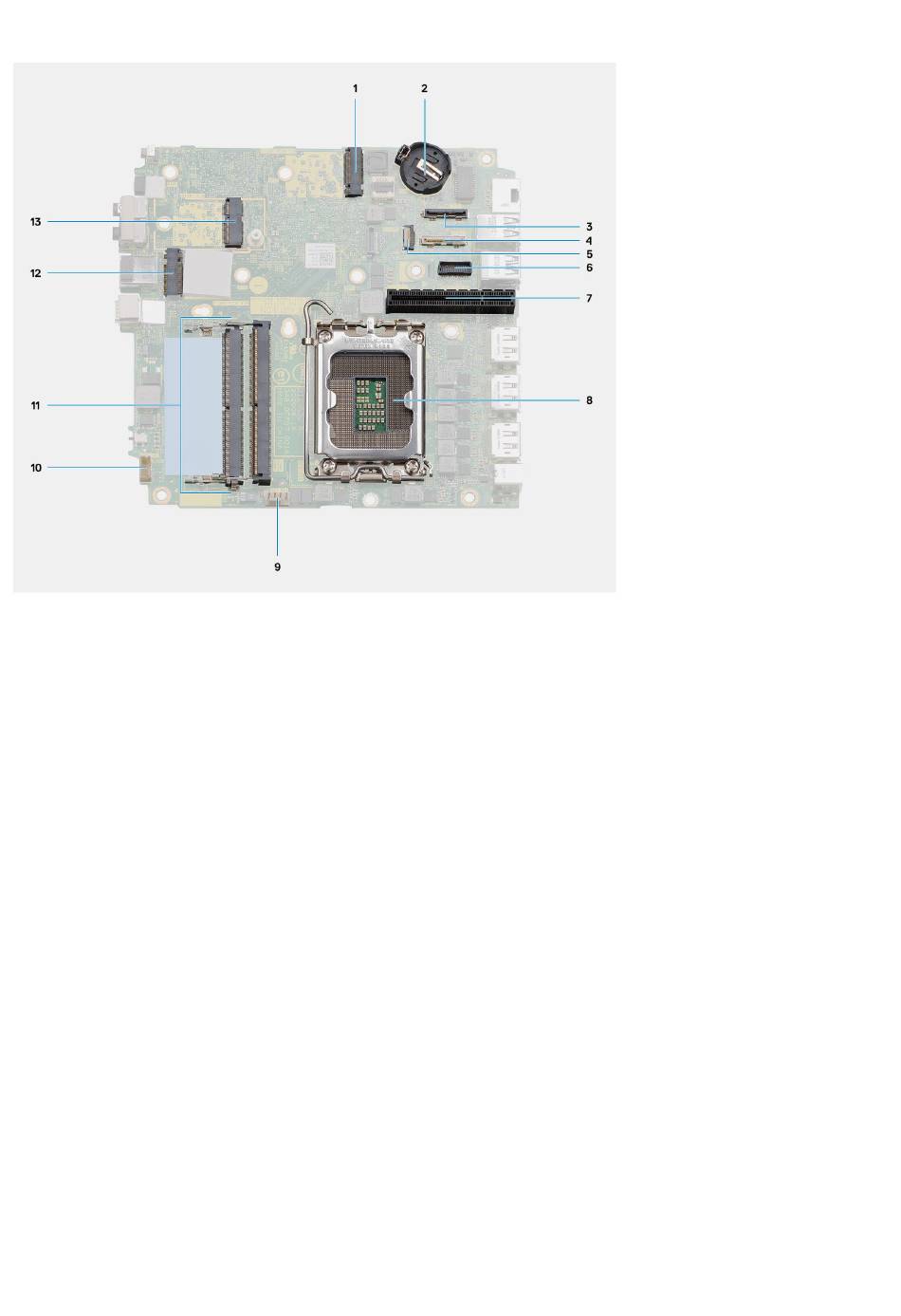

L'/Les image(s) suivante(s) indique(nt) l'emplacement de la carte système et illustre(nt) la procédure de retrait.
2. Pile bouton
4. Connecteur USB Type-C
6. Connecteur de port série du clavier et de la souris
8. Processeur
10. Connecteur du haut-parleur interne
12. Connecteur PCIe du disque SSD M.2 2230/2280 (logement
SSD 2)
Retrait et installation de composants 61
