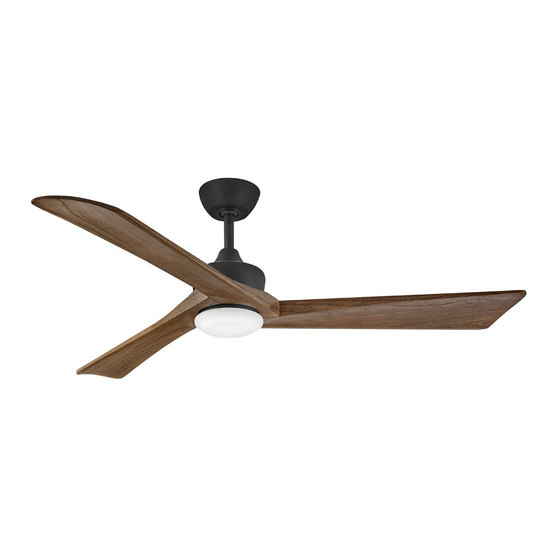

- Page 1 INDOOR/OUTDOOR LED FAN 60"SCULPT ™ DC MOTOR DAMP CEILING FAN INSTRUCTION MANUAL...
- Page 2 SO WE’RE HERE IF YOU HAVE A QUESTION, NEED SOME HELP OR WANT TO CHAT ABOUT OUR PRODUCTS. SEND SUGGESTIONS OUR WAY TOO—WE’RE ALWAYS LOOKING TO MAKE YOUR EXPERIENCE WITH HINKLEY A POSITIVE ONE. > SERVICE@HINKLEY.COM > 800.HINKLEY > LET’S SEE THAT HINKLEY STYLE @HINKLEY...
-
Page 3: Table Des Matières
SPECIFICATIONS ELECTRICAL CONNECTIONS SMART BY BOND FINISHING THE INSTALLATION BLADE ATTACHMENT NOTE: Limit one fan per power circuit. WARNING: Read and follow these instructions carefully and be mindful of all warnings shown throughout. ©2019 Hinkley Lighting, Inc. | hinkley.com |... - Page 4 The fan can be made to work immediately after installation - the bearings are adequately charged with grease so that, under normal conditions, further lubrication should not be necessary for the life of the fan. To operate the reverse function on this fan, press the reverse button while the fan is running. NOTE: Limit one fan per power circuit. | hinkley.com...
-
Page 5: Important Safety Precautions
TOOLS & MATERIALS REQUIRED • PHILLIPS SCREWDRIVER • FLAT SCREWDRIVER • WRENCH OR PLIERS • WIRE CUTTER • STEPLADDER • WIRING SUPPLIES AS REQUIRED BY ELECTRICAL CODE ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 6: Unpacking Your Fan
Safety cable hardware (wood screw, at washer) Bracket Mounting Hardware (wood screws, screws, lock washers, star washers, at washers) Balance Kit NOTE: Design of parts shown above may look slightly di erent for your speci c model of fan. | hinkley.com... -
Page 7: Preparation
Loosen screw with key slot and remove canopy. Flat Washer Spring Washer Attach hanging bracket to outlet box using screws provided with the outlet box. Outlet Box Screw Fig. 1 ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 8: Hanging The Fan
Tighten security set screws against downrod using a large at blade screwdriver to ensure a tight t against downrod. Tighten nuts Hook-up against mounting collar. (5) Wires Downrod Mounting Collar Security Screws Cotter Pin Downrod Pin Top of Fan Body Fig. 2 | hinkley.com... - Page 9 Safety Cable Loop of the cable into the clamp and pull as much cable through as Wood Screw possible. Firmly tighten screw in the clamp. Cut o excess cable. And Washer Safety Cable Fig. 4 | hinkley.com ©2019 Hinkley Lighting, Inc.
-
Page 10: Electrical Connections
Also connect the two GREEN wires (from fan) to building ground wire. RED (to motor) GRAY (to motor) YELLOW (to motor) YELLOW (motor) GRAY (motor) Hanger RED (motor) bracket WHITE (motor) BLUE (motor) Receiver Fig. 1 Fig. 2 hinkley.com... -
Page 11: Finishing The Installation
Make sure the hook on the hanging bracket properly sits in the groove in the hanger ball before attaching the canopy to the bracket by turning the housing until it drops into place. ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 12: Blade Attachment
Use a large at blade screwdriver for nal tightening to fully compress the washers. This will help ensure proper alignment of the blades and noise-free, wobble-free running. Adapter Plate Blades Flat Washers Lock Washers Screws | hinkley.com... -
Page 13: Installing The Led Assembly And Glass Shade
LED Assembly. Make sure plugs snap together completely.(Fig.2) Raise the glass shade against the LED Assembly and turn clockwise until snug, DO NOT OVERTIGHTEN. Restore power and your light kit is ready for operation. ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 14: Installing The Wall Control
Fig. 1 Install the wall transmitter on the existing wall outlet box using the screws provided. Attached the wall plate with the mounting screws to nish the installation. (Fig. 2) Transmitter Decorative Wall Plate Fig. 2 | hinkley.com... - Page 15 Light button: Power switch This button is to control optional light. Switch the "D" and "ON" dip switch on the front of transmitter to decide the light in Fig. 2 "ON/OFF" or "Dimmable" condition. ©2019 Hinkley Lighting, Inc. | hinkley.com |...
-
Page 16: Winter Mode
An UPWARD air ow moves warmer air o the ceiling area as shown in Figure 4. This allows you to set your heating unit on a cooler setting without a ecting your comfort. SUMMER MODE WINTER MODE (COUNTERCLOCKWISE DIRECTION) (CLOCKWISE DIRECTION) Fig. 3 Fig. 4 | hinkley.com... -
Page 17: Care And Cleaning
2. If the blade wobble is still noticeable, interchanging two adjacent (side by side) blades can redistribute the weight and possibly result in smoother operation. 3. Check to assure all dowrods to motor hardware and/or hanger ball are tight. 4. Make sure ceiling box is secure. ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 18: Energy Guide
RPMs SMART BY BOND HINKLEY SMART FAN OPTIONS (SOLD SEPARATELY): In addition to the included wall control, you can control your Hinkley fan through the Bond app using the smart technology accessory controls SOLD SEPARATELY. • To use the app, download it for free from the App Store or Google Play. - Page 19 HINKLEY IS PROUD TO PROVIDE YOU WITH CEILING FAN PRODUCTS THAT ENHANCE YOUR SPACE WITH COMFORT, PURPOSE AND STYLE. AS A FAMILY COMPANY, WE ARE COMMITTED TO DESIGN, PERFORMANCE AND QUALITY, AND WHAT’S IMPORTANT TO YOU IS PARAMOUNT TO US.
- Page 20 GLOBAL HEADQUARTERS 33000 Pin Oak Parkway | Avon Lake, Ohio 44012 T (440) 653 5500 | F (440) 653 5555 | hinkley.com...
- Page 21 VENTILADOR LED INTERIOR / EXTERIOR 60"SCULPT™ DC MOTOR DAMP MANUAL DE INSTRUCCIONES PARA VENTILADORES DE TECHO...
- Page 22 Si no está familiarizado o no se siente cómodo con el cableado, comuníquese con un electricista calificado. Si necesita asistencia adicional o tiene alguna pregunta, comuníquese con nosotros. Para obtener información sobre la garantía, visite hinkley.com.
- Page 23 TERMINANDO LA INSTALACIÓN ACCESORIO DE HOJA NOTA: Límite de un ventilador por circuito de alimentación. ADVERTENCIA: Lea y siga estas instrucciones cuidadosamente y tenga en cuenta todas las advertencias que se muestran a lo largo ©2019 Hinkley Lighting, Inc. | hinkley.com |...
-
Page 24: Instrucciones Generales De Instalación Y
útil del ventilador. Para operar la función de retroceso en este ventilador, presione el botón de retroceso mientras el ventilador está funcionando. NOTA: Límite de un ventilador por circuito de alimentación. | hinkley.com... -
Page 25: Precauciones Importantes De Seguridad
HERRAMIENTAS Y MATERIALES REQUERIDOS • DESTORNILLADOR PHILLIPS • DESTORNILLADOR PLANO • LLAVE O ALICATES • CORTADOR DE CABLES • ESCALERA DE TIJERA • SUMINISTROS DE CABLEADO SEGÚN REQUERIDO POR CÓDIGO ELÉCTRICO ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 26: Desembalaje Su Ventilador
Hardware de montaje del soporte (tornillos para madera, tornillos, arandelas de seguridad, arandelas de estrella, arandelas planas) Kit de equilibrio NOTA: El diseño de las piezas que se muestran arriba puede verse ligeramente diferente para su modelo específico de ventilador. | hinkley.com... -
Page 27: Preparación
Tornillo de Fije el soporte para colgar a la caja de salida con los tornillos que se caja de proporcionan con la caja de salida. salida Fig. 1 ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 28: Colgando El Ventilador
Bajar contra la varilla. Apriete las tuercas contra el collar de montaje. Collar de montaje Tornillos de seguridad Pasador de chaveta Pasador de varilla Parte superior del cuerpo del ventilador Fig. 2 | hinkley.com... - Page 29 Introduzca el extremo del cable en la abrazadera y pase la mayor Tornillo y arandela de cantidad de cable posible. Apriete firmemente el tornillo de la abrazadera. madera Corte el cable sobrante. Cable de Fig. 4 seguridad | hinkley.com ©2019 Hinkley Lighting, Inc.
-
Page 30: Conexiones Eléctricas
AMARILLO / VERDE. AMARILLO (al motor) • También conecte los dos cables VERDES (del ventilador) al cable de tierra del edificio. AMARILLO (motor) GRIS (motor) ROJO (motor) Soporte de BLANCO (motor) suspensión AZUL (motor) Ventilador Receptor Fig. 2 Fig. 1 hinkley.com... -
Page 31: Terminando La Instalación
Asegúrese de que el gancho del soporte para colgar se asiente correctamente en la ranura de la bola de suspensión antes de sujetar el dosel al soporte girando la carcasa hasta que encaje en su lugar. ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 32: Accesorio De Hoja
Utilice un destornillador grande de punta plana para el ajuste final para comprimir completamente las arandelas. Esto ayudará a garantizar la alineación adecuada de las palas y un funcionamiento sin ruidos ni oscilaciones. Placa adaptadora Cuchillas Flat Washers Arandelas de seguridad Empulgueras | hinkley.com... -
Page 33: Instalación Del Conjunto Led Y Pantalla De Cristal
Levante la pantalla de vidrio contra el conjunto de LED y gírela en el sentido de las agujas del reloj hasta que quede ajustada, NO APRIETE DEMASIADO. Restaure la energía y su kit de luz estará listo para funcionar. ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 34: Instalación Del Control De Pared
Instale el transmisor de pared en la caja de salida de pared existente usando los tornillos provistos. Fije la placa de pared con los tornillos de montaje para finalizar la instalación. (Figura Transmisora Placa de pared decorativa Fig. 2 | hinkley.com... -
Page 35: Operación
Este botón es para controlar la luz Fig. 2 opcional. Cambie el interruptor DIP "D" y "ON" en la parte frontal del transmisor para decidir la luz en la condición "ON / OFF" o "Dimmable". ©2019 Hinkley Lighting, Inc. | hinkley.com |... - Page 36 Un flujo de aire HACIA ARRIBA mueve el aire más caliente del área del techo como se muestra en la Figura 4. Esto le permite configurar su unidad de calefacción en una configuración más fría sin afectar su comodidad. MODO VERANO MODO INVIERNO (DIRECCIÓN EN SENTIDO (SENTIDO DE LAS ANTIHORARIO) Fig. 3 Fig. 4 AGUJAS DEL RELOJ) | hinkley.com...
-
Page 37: Cuidado Y Limpieza
3. Verifique para asegurarse de que todas las varillas de los accesorios del motor y / o la bola de suspensión estén apretadas. 4. Asegúrese de que la caja de techo esté segura. ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 38: Especificaciones
INTELIGENTE POR BOND OPCIONES DE VENTILADOR INTELIGENTE HINKLEY SE VENDE POR SEPARADO: Además del control de pared incluido, puede controlar su ventilador Hinkley a través de la aplicación Bond. • Para usar la aplicación, descárguela de forma gratuita desde App Store o Google Play. - Page 39 HINKLEY SE ENCUENTRA ORGULLOSO DE PROPORCIONARLE PRODUCTOS PARA VENTILADORES DE TECHO QUE MEJORAN SU ESPACIO CON COMODIDAD, PROPÓSITO Y ESTILO. COMO EMPRESA FAMILIAR, ESTAMOS COMPROMETIDOS CON EL DISEÑO, EL RENDIMIENTO Y LA CALIDAD, Y LO QUE ES IMPORTANTE PARA USTED ES PARAMOUNT PARA NOSOTROS.
- Page 40 GLOBAL HEADQUARTERS 33000 Pin Oak Parkway | Avon Lake, Ohio 44012 T (440) 653 5500 | F (440) 653 5555 | hinkley.com...
-
Page 41: Ventilateur Led Intérieur / Extérieur
VENTILATEUR LED INTÉRIEUR / EXTÉRIEUR 60"SCULPT™ DC MOTOR DAMP MANUEL D'UTILISATION DU VENTILATEUR DE PLAFOND... -
Page 42: Nous Voulons Vous Aimer Votre Nouveau Fan
NOUS SOMMES ICI SI VOUS AVEZ UNE QUESTION, BESOIN D'UNE AIDE OU VOULEZ CHAT SUR NOS PRODUITS. ENVOYER DES SUGGESTIONS NOTRE FAÇON AUSSI - NOUS CHERCHONS TOUJOURS À FAIRE DE VOTRE EXPÉRIENCE AVEC HINKLEY UNE POSITIVE. > SERVICE@HINKLEY.COM > 800.HINKLEY >... - Page 43 SMART BY BOND CONNECTIONS ELECTRIQUES FIN DE L'INSTALLATION ATTACHEMENT DE LA LAME REMARQUE: Limite d'un ventilateur par circuit d'alimentation. AVERTISSEMENT: lisez et suivez attentivement ces instructions et tenez compte de tous les avertissements indiqués. ©2019 Hinkley Lighting, Inc. | hinkley.com |...
-
Page 44: Instructions Générales D'installation
Le ventilateur peut fonctionner immédiatement après l'installation - les roulements sont correctement chargés de graisse de sorte que, dans des conditions normales, une lubrification supplémentaire ne soit pas nécessaire pendant la durée de vie du ventilateur. Pour activer la fonction d'inversion sur ce ventilateur, appuyez sur le bouton d'inversion pendant que le ventilateur fonctionne. | hinkley.com... -
Page 45: Précautions De Sécurité Importantes
être intégrés à ce produit. Ces facteurs doivent être fournis par la ou les personnes installant, prenant soin et utilisant l'appareil. OUTILS ET MATÉRIAUX REQUIS • TOURNEVIS CRUCIFORME • TOURNEVIS PLAT • CLÉ OU PINCE • COUPE-FIL • ESCABEAU • FOURNITURES DE CÂBLAGE COMME REQUIS PAR LE CODE ÉLECTRIQUE ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 46: Déballage De Votre Fan
(vis à bois, rondelle plate) Matériel de montage du support (vis à bois, vis, rondelles de blocage, rondelles en étoile, rondelles plates) Kit d'équilibre REMARQUE: la conception des pièces illustrées ci-dessus peut être légèrement différente pour votre modèle de ventilateur spécifique. | hinkley.com... -
Page 47: Préparation
Rondelle à ressort Vis de boîte Fixez le support de suspension à la boîte de sortie à l'aide des vis fournies de sortie avec la boîte de sortie. Fig. 1 ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 48: Suspendre Le Ventilateur
à lame plate pour assurer un ajustement Tige serré contre la tige descendante. Serrez les écrous contre le collier descendante de montage. Collier de Vis de montage sécurité Goupille Goupille de tige Haut du descendante corps du ventilateur Fig. 2 | hinkley.com... -
Page 49: Installation Du Support De Câble De Sécurité
Faites passer l'extrémité du câble dans la pince et tirez et rondelle autant de câble que possible. Serrez fermement la vis du collier. Couper le câble en excès. Câble de Fig. 4 sécurité | hinkley.com ©2019 Hinkley Lighting, Inc. -
Page 50: Connections Electriques
• Connectez également les deux fils VERT (du ventilateur) au fil de terre du bâtiment. ROUGE (aumoteur) GRIS (au moteur) JAUNE (au moteur) JAUNE (moteur) GRIS (moteur) ROUGE (moteur) Support de suspension BLANC (moteur) BLEU (moteur) Ventilateur Destinataire Fig. 2 Fig. 1 hinkley.com... -
Page 51: Fin De L'installation
Assurez-vous que le crochet du support de suspension est correctement inséré dans la rainure de la boule de suspension avant de fixer la verrière au support en faisant tourner le boîtier jusqu'à ce qu'il s'enclenche. ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 52: Accessoire De Lame
Utilisez un gros tournevis à lame plate pour le serrage final afin de comprimer complètement les rondelles. Cela aidera à assurer un alignement correct de la lame et un fonctionnement Plaque oscillant sans bruit. d'adaptation Lames Rondelles Rondelles de blocage plates Des vis | hinkley.com... -
Page 53: Installation De L'assemblage Led Et De L'objet De Verre
Soulevez l'abat-jour en verre contre l'assemblage LED et tournez dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien serré, NE PAS TROP SERRER. Rétablissez l'alimentation et votre kit d'éclairage est prêt à fonctionner. ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 54: Installation De La Commande Murale
Connectez le fil de terre vert de l'interrupteur au fil de terre du boîtier de prise murale. Fig. 1 Installez l'émetteur mural sur la boîte murale existante à l'aide des vis fournies. Fixez la plaque murale avec les vis de montage pour terminer l'installation. (Fig.2) Plaque murale Émettrice décorative Fig. 2 | hinkley.com... -
Page 55: Opération
Bouton d'éclairage: Ce bouton sert à contrôler la lumière en Fig. 2 option. Mettez l'interrupteur DIP "D" et "ON" à l'avant de l'émetteur pour décider de la lumière en "ON / OFF" ou "Dimmable" ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 56: Mode Été
Un flux d'air VERS LE HAUT déplace l'air plus chaud hors de la zone du plafond, comme illustré à la figure 4. Cela vous permet de régler votre unité de chauffage sur un réglage plus frais sans affecter votre confort. MODE HIVER (DANS LE SENS DES AIGUILLES D'UNE MODE ÉTÉ MONTRE) (DIRECTION CONTRE-HORLOGE) Fig. 3 Fig. 4 | hinkley.com... -
Page 57: Entretien Et Nettoyage
3. Vérifiez que toutes les tiges de fixation de la quincaillerie du moteur et / ou de la boule de suspension sont bien serrées. 4. Assurez-vous que le boîtier de plafond est sécurisé. ©2019 Hinkley Lighting, Inc. | hinkley.com |... -
Page 58: Guide Énergétique
Le débit d'air affiché est une moyenne pondérée des pieds cubes hauts et bas par minute, basée sur la tige de descente SMART BY BOND OPTIONS DE VENTILATEUR HINKLEY SMART VENDU SÉPARÉMENT: En plus du contrôle mural inclus, vous pouvez contrôler votre ventilateur Hinkley via l'application Bond. • Pour utiliser l'application, téléchargez-la gratuitement depuis l'App Store ou Google Play. - Page 59 HINKLEY EST FIÈRE DE VOUS FOURNIR DES PRODUITS DE VENTILATEUR DE PLAFOND QUI AMÉLIORENT VOTRE ESPACE AVEC CONFORT, OBJECTIF ET STYLE. EN TANT QU'ENTREPRISE FAMILIALE, NOUS NOUS ENGAGEONS À CONCEVOIR, PERFORMANCE ET QUALITÉ, ET CE QUI EST IMPORTANT POUR VOUS EST PARAMOUNT POUR NOUS.
