2.1 INSTALLATION DE LA BOITE ELECTRIQUE D'ALIMENTATION
Pour installer la boîte électrique d'alimentation, suivre les indications suivantes:
1) Fixer la cassette électrique au support à l'aide d'un ou plusieurs étriers spéciaux à une hauteur d'au moins 30
cm de terre.
2) Vérifier si la boîte électrique d'alimentation est prévue pour la tension de réseau voulue.
La valeur pour laquelle la boîte électrique est prévue est reportée sur l'étiquette collée à l'extérieur.
Au cas où la tension de réseau serait différente de celle pour laquelle la boîte électrique est prévue, ouvrir la boîte
et raccorder les fils provenant de l'interrupteur (en cas de boîte du type MOLEX) ou des porte-fusibles L1, L2, L3
(en cas de boîte du type AMP) à l'entrée correcte du transformateur.
3) Raccorder le câble d'alimentation de la boîte au réseau d'alimentation triphasé.
Si la boîte est fournie sans câble d'alimentation, le raccordement au réseau d'alimentation doit être effectué à l'ai-
de d'un câble à 4 conducteurs; la section de chaque conducteur ne devra pas être inférieure à 1,5 mm
Les trois phases du réseau d'alimentation doivent être raccordées dans les bornes L1, L2, L3 et le fil de terre
dans la borne PE.
Pour les raccordements, voir le schéma qui accompagne la boîte électrique.
N.B.: Le raccordement au réseau d'alimentation triphasée doit être effectué en aval de l'interrupteur
principal du métier à tisser; ce dernier remplira ainsi également la fonction d'interrupteur des
délivreurs installés sur le métier.
4) Relier le câble de mise à la terre de la boîte d'alimentation à la base du support sur lequel elle est fixée (voir détail
A de la figure ci-dessous).
ATTENTION: Mettre le tableau du métier à tisser hors tension avant d'effectuer n'importe quel raccordement.

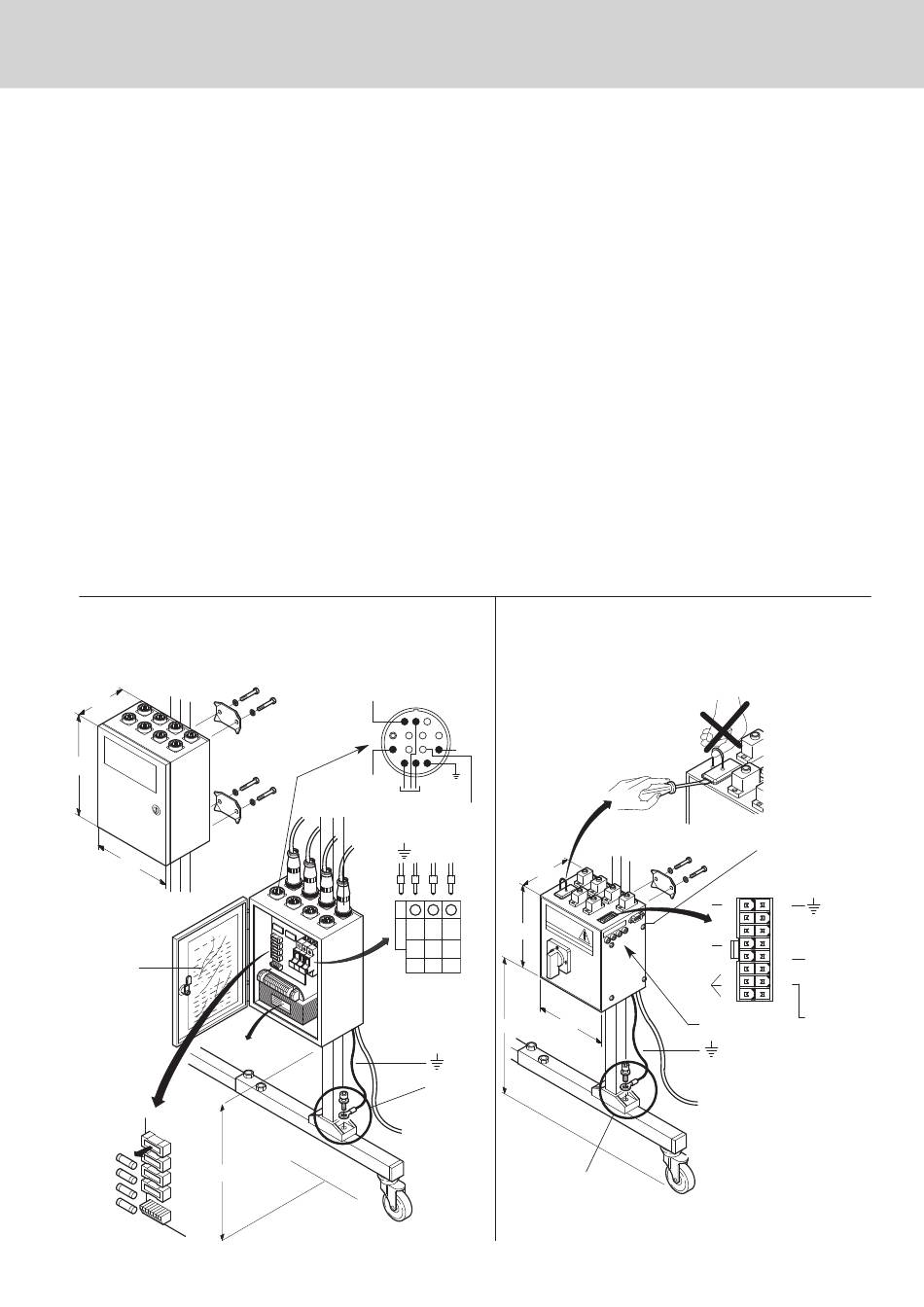

Boîte électrique d'alimentation du type AMP
(exemple boîte à 8 positions)
160
300
250
Schéma de
raccordement
Transformateur
≥300
Fusibles
2 - INSTALLATION ET MISE EN MARCHE
Output
Loom Stop
24Vdc
3
7
6
11
10
14
GND
90Vac
Au réseau
d'alimentation
triphasée
Boîte électrique d'alimentation type MOLEX
Câble de l'alimentateur code A1N1S756
2
1
5
4
9
8
24Vdc
13
12
Output
Loom Stop
5Vdc
L
L
L
1
2
3
160
220
L
L
L
1
2
3
≥300
200
A
A
2
.
EVET
Exclusion des
trames cassées
Arrêt métier
GND
9
1
10
2
11
3
24 Vdc
12
Output
4
13
5
Loom Stop
14
6
5Vdc
15
90 Vac
7
16
8
Output
Loom Stop
Fusibles
24Vdc
Au réseau
d'alimentation
triphasée
13
