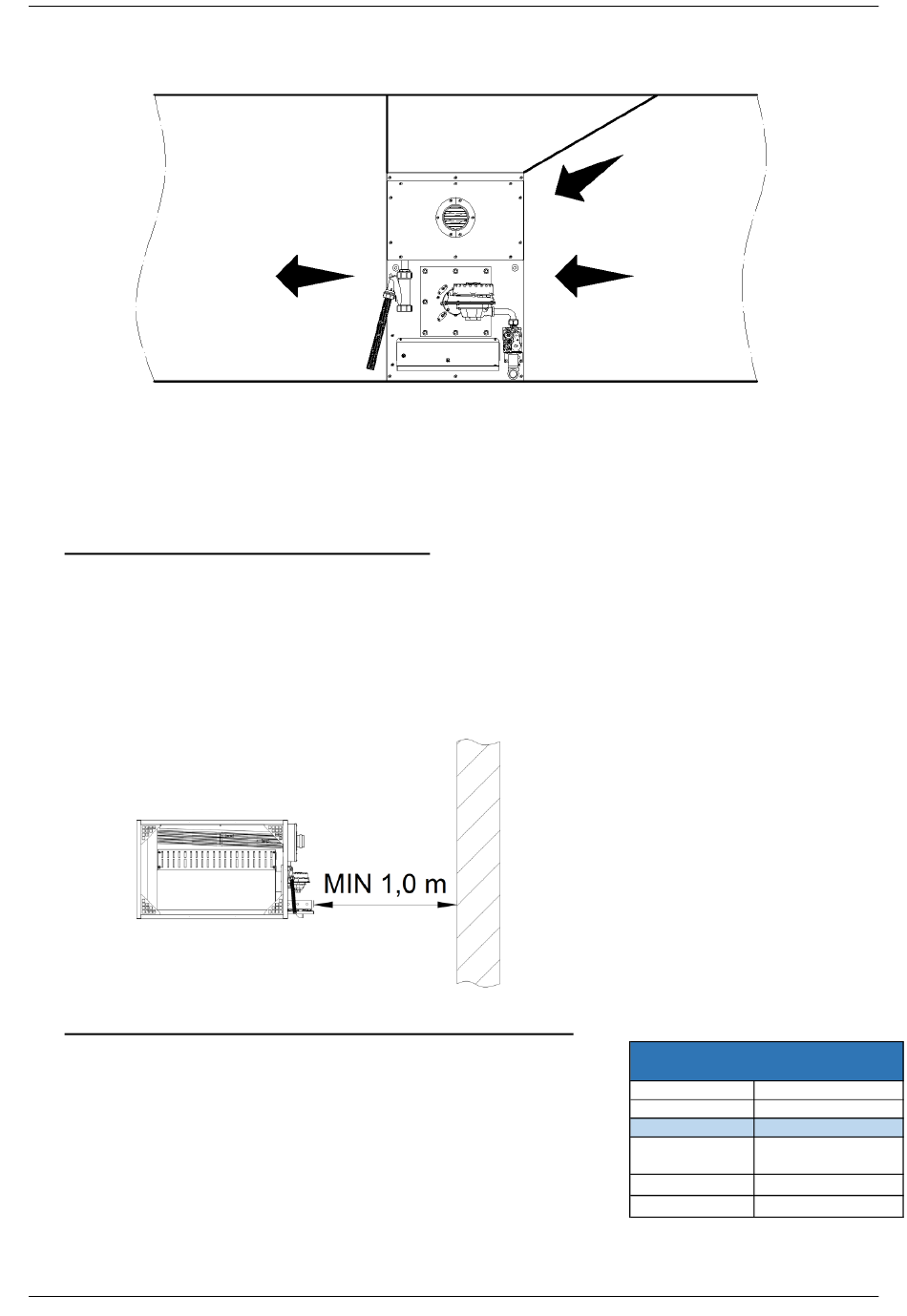

Exemple d'intégration dans une unité de traitement de l'air ou un système de conduites, dont les dimensions
excèdent la section chauffante
Si le volume d'air excède le maximum indiqué dans les caractéristiques techniques (page 5), il est possible de fixer
(entre autres) une dérivation d'air latérale ou supérieure, par laquelle le volume d'air excédentaire peut passer.
Veillez à ce que le conduit de dérivation présente des dimensions appropriées afin que la chute de pression soit
égale à celle de la section chauffante. Pour plus d'informations, voir section
3.5 Dégagement en vue de la maintenance
Il faut tenir compte de l'installation finale de l'aérotherme (ou de l'unité de traitement de l'air dans laquelle
l'aérotherme sera intégré) afin qu'une distance minimum de 1,0 m entre l'aérotherme et tout obstacle soit
observée. Si cette distance n'est pas respectée, la maintenance correcte de l'aérotherme sera entravée.
d'installation dans une unité de traitement de l'air située au niveau du sol, une cloison destinée à le préserver de
tout dommage et à protéger le public d'éventuelles blessures doit entourer toute l'unité.
Distance minimum par rapport au mur :
3.6 Alimentation en air comburant & système de conduits
L'orientation des conduits peut être horizontale ou verticale et ceux-ci
débouchent au travers du mur ou du toit pour les aérothermes situés dans un
bâtiment. Il y a lieu de veiller à ce que les longueurs maximales des conduits ne
soient pas dépassées (voir tableau 1). Seuls des terminaux concentriques
approuvés devraient être utilisés lors de l'installation d'un appareil de type C.
Les aérothermes du modèle RHCLN peuvent être installés sous forme de type
B ou C. Les aérothermes sont conçus pour fonctionner de manière sûre et
efficace, avec un réseau de conduits horizontaux ou verticaux, dans la mesure
où ils sont installés conformément aux exigences et instructions spécifiques. Si cette unité remplace un aérotherme
existant, veillez à ce que le conduit présente les dimensions correctes et que le conduit existant soit en bon état.
XX
ou contactez votre fournisseur.
16
En cas
Tableau 1. Longueurs équivalentes
Longueurs max. conduits
d'évacuation
Conduit de fumée
Air de combustion
Component
Longueur équivalente
Longueur d'un
tuyau de 1m
O
coude de 45
O
Coude de 90
9m
9m
1
0,75
1,5
