Wartung
5.3-4 Zylinder Montage
1
Kolben mit Schmiergeltuch polieren. Dadurch wird
die Montage der Dichtungen erleichtert.
2
Alle Teile mit Lösungsmittel reinigen. Alle neuen
Dichtungen und Ringe mit handelsüblichem Fett
einfetten.
3

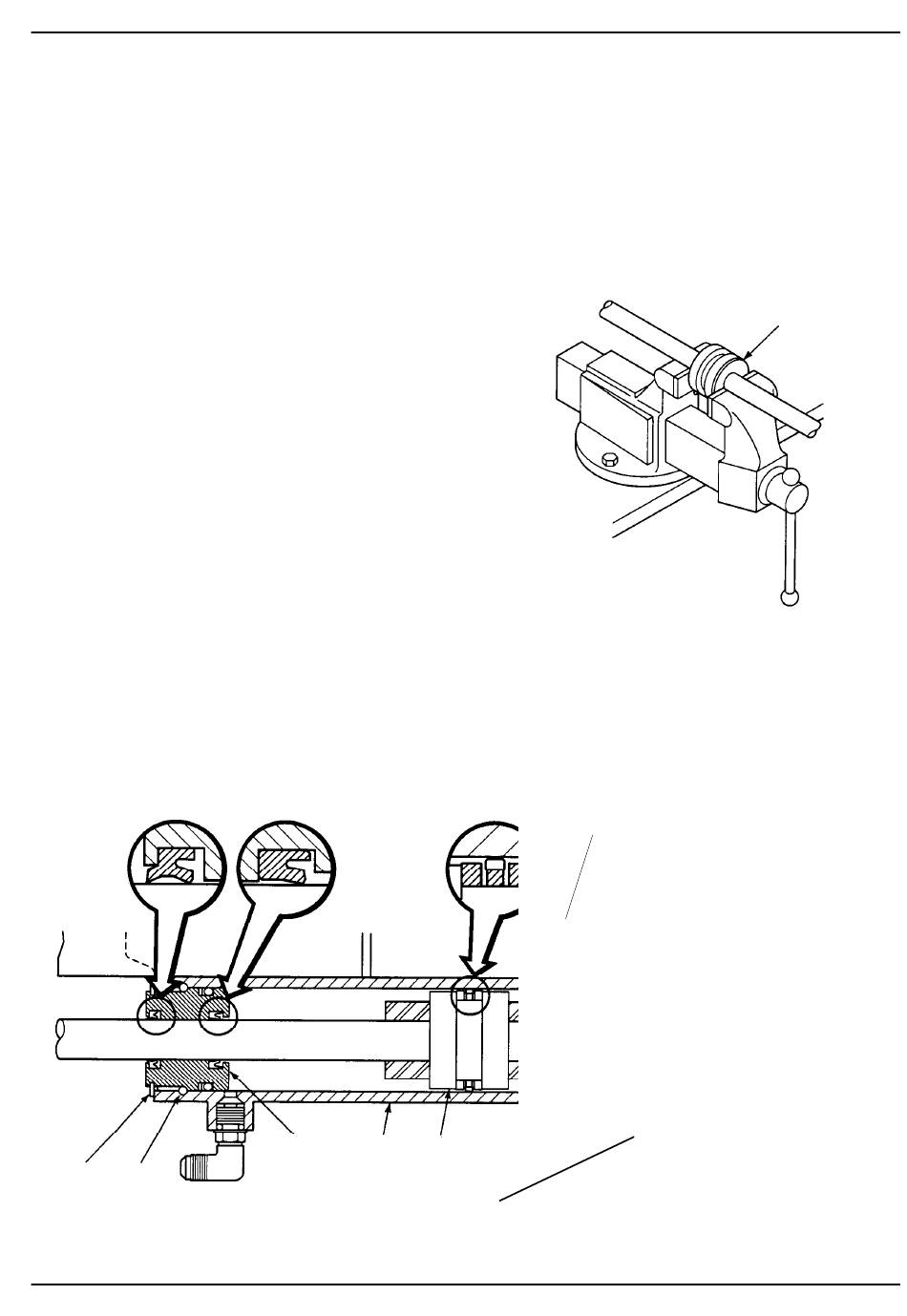

Auf die U-Dichtungen achten. Wenn diese falsch
montiert werden, funktionieren sie nicht richtig.
Siehe Zeichnung für korrekte Montage.
4
Die neuen Dichtungen an den Kolben anbringen.
Eine Seite der Dichtung in die Rille einsetzen und
über den Kolben schieben.
5
Eine dicke Fettschicht an der Innenseite des Zy-
lindergehäuses auf den Dichtungen und Buchsen
auftragen.
6
Die Kolbenstange-Einheit in das Gehäuse einsetzen.
Wenn Widerstand vorhanden, dann mit einem Gummi-
Hammer am Kolbenende leicht klopfen.
7
Die Buchsen so weit in das Gehäuse einschlagen, bis
es möglich ist die Sicherungsringe in Ihre Rillen ein-
zusetzen.
8
Den Kolben an einer Seite ganz herausziehen, die
Buchse ist jetzt so in Position, daß der Sicherungsring
eingesetzt werden kann. Für die andere Seite genauso
verfahren.
8 7
794044
3
Retainer
Shell
Piston
Arrêtoir
Tube
Piston
Buchse
Rohr
Kolbe
Restrictor washer (right and left)
Rondelle réductrice (à droit et à gauche)
Begrenzungsring (links u. rechts)
Optional spacers
Entretoises en option
Wahlweise Distanzstücke
1
8
7
23
