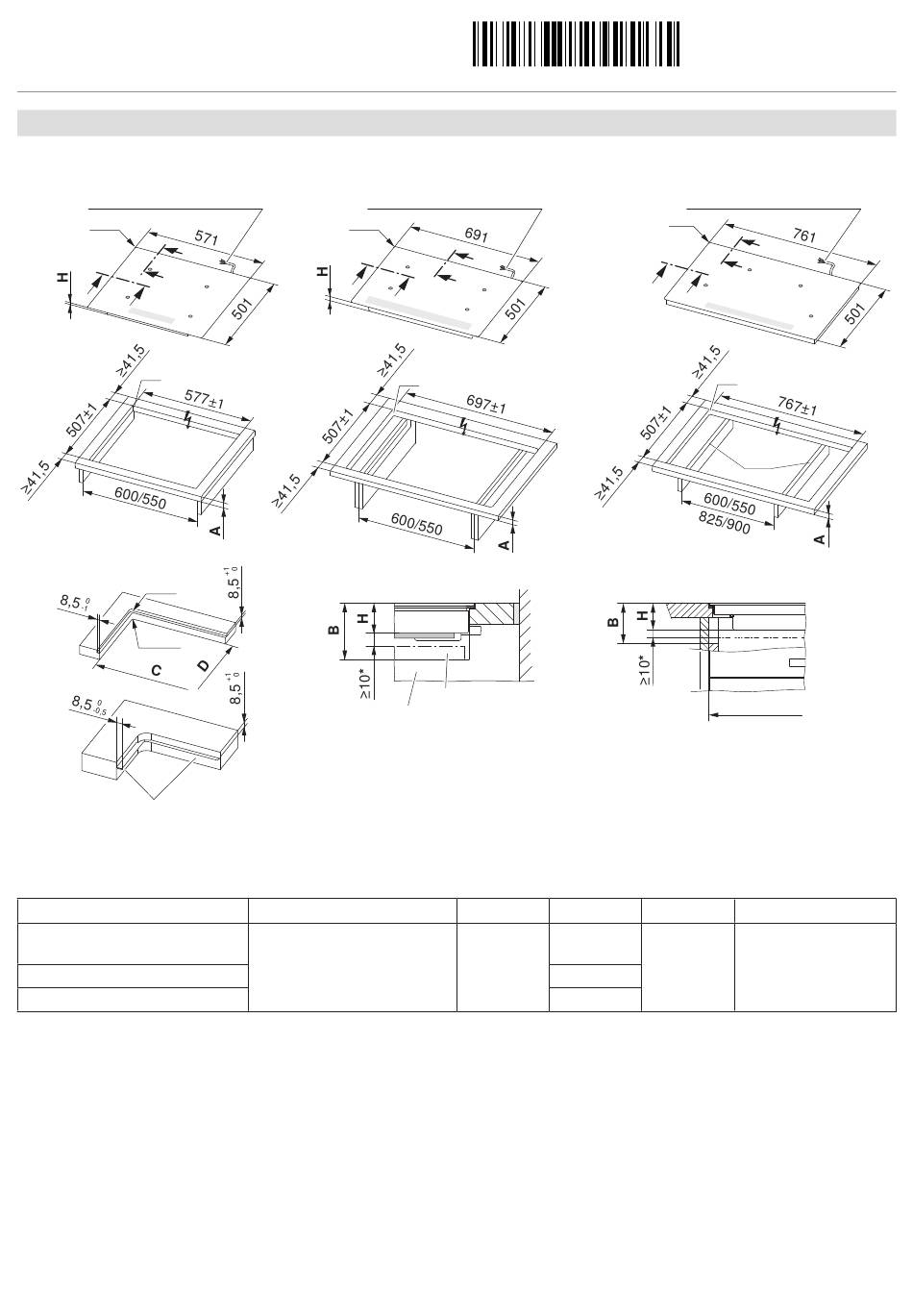

Notice d'installation
Champ de cuisson à induction
GK46TIG | GK46TIM | GK47TIMAS
Encastrement à fleur
L'agencement des plaques du champ de cuisson à encastrer peut être différent du champ de cuisson représenté!
GK46TIGZ, GK46TIMGZ, GK46TIMSZ/O
Longueur du câble 1,7 m
Ri
Y
Y
X
X
Z
Detail Z
Ra
R0–5
Equerre en acier
collée ou vissée
* L'espace libre est impératif!
1
En cas d'encastrement symétrique, il n'est pas nécessaire de découper les parois latérales.
Type
GK46TIGZ, GK46TIMGZ,
GK46TIMSZ/O
GK46TIMXSZ
GK46TIMASZ, GK47TIMASZ
A
Epaisseur du plan de travail (en combinaison avec un four installé directement dessous)
Dégagement nécessaire pour l'échange en SAV
B
H
Dimension mesurée du bord supérieur du plan de travail au bord inférieur du champ de cuisson (ouverture de ventilation)
Rayons d'angle de l'appareil
Ri
Installation
1. Réaliser avec précision l'ouverture d'encastrement.
– La surface de pose peut être fraisée et créée par le montage de tasseaux en bois/pierre ou avec un kit d'équerres en acier
(voir Accessoires).
GK46TIMXSZ
Longueur du câble 1,7 m
Ri
X
X
Z
Y – Y
Tiroir/meuble
Paroi latérale
A au gré du fabricant
≥30 mm
Y
Y
B
C/D
≥75 mm
560/490
680/490
750/490
Rayons d'angle extérieurs de la découpe
Ra
6
1021069-R01
28.11.2016
GK46TIMASZ, GK47TIMASZ
Longueur du câble 1,7 m
Ri
Y
Y
X
X
Z
1
X – X
600/550
H
Rayon d'angle Ra/Ri
51,7 mm
5/1,5 mm
