Notice d'installation
Champ de cuisson à induction
GK46TIG | GK46TIM | GK47TIMAS
Conseils généraux d'installation
▪ Le plan de travail doit être plan pour assurer l'étanchéité nécessaire contre l'infiltration de liquides.
▪ Afin de garantir une bonne aération, il doit y avoir un espace d'une hauteur d'au moins 10 mm sous l'appareil.

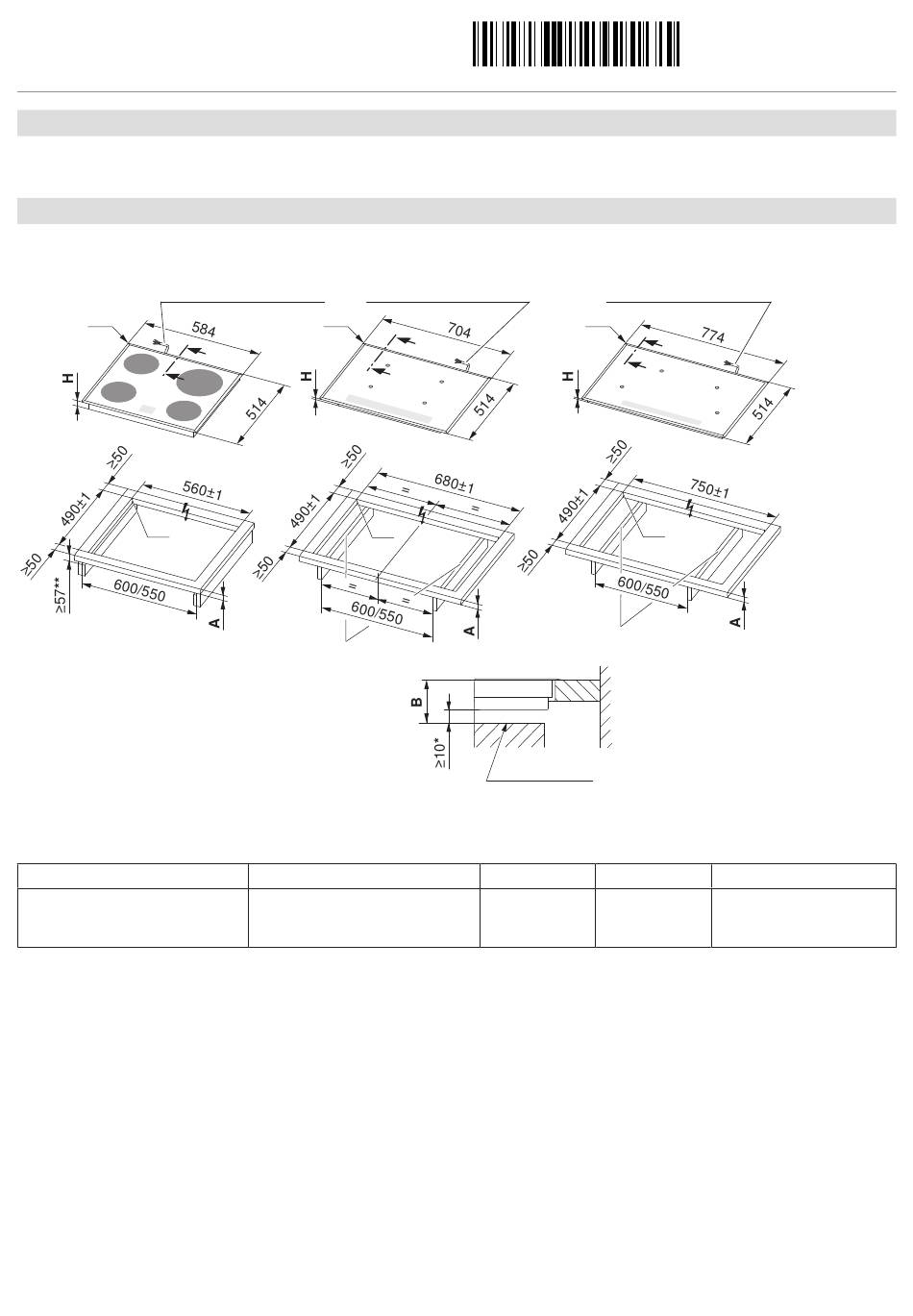

Encastrement superposé avec cadre de montage normal
L'agencement des plaques du champ de cuisson à encastrer peut être différent du champ de cuisson représenté!
GK46TIGC, GK46TIMGC, GK46TIMSC/O
Longueur du câble 1,7 m
Ri
Y
Ra
* L'espace libre est impératif!
** A découper pour une largeur de niche de 550 mm
1
En cas d'encastrement symétrique, il n'est pas nécessaire de découper les parois latérales.
Type
GK46TIMGC, GK46TIMSC/O,
GK46TIMXSC, GK46TIMASC,
GK47TIMASC, GK46TIGC
A
Epaisseur du plan de travail (en combinaison avec un four installé directement dessous)
B
Dégagement nécessaire pour l'échange en SAV
H
Dimension mesurée du bord supérieur du plan de travail au bord inférieur du champ de cuisson (ouverture de ventilation)
Ri
Rayons d'angle de l'appareil
Installation
1. Établir une ouverture d'encastrement précise.
2. Placer l'appareil dans l'ouverture d'encastrement avec minutie et l'appuyer bien à plat contre le plan de travail.
GK46TIMXSC
Longueur du câble 1,7 m
Ri
Y
Ra
1
A au gré du fabricant
≥30 mm
Y
Y
Y – Y
Tiroir/meuble
B
≥60 mm
Ra
Rayons d'angle extérieurs de la découpe
4
GK46TIMASC, GK47TIMASC
Longueur du câble 1,7 m
Ri
Y
Y
Ra
1
H
Rayon d'angle Ra/Ri
50 mm
1021069-R01
28.11.2016
10/8 mm
